제품 상세보기

AR-200

제품명
AR-200
용도
가속도계 데이터 로거 장치
특성
2-채널 가속도계 데이터 로거 장치
제조사
ICPDAS(대만)





AR-200
2-채널 가속도계 데이터 로거 장치(Accelerometer Date Logger Deviece)









AR-200/AR-400 시리즈진동 모니터링 및 분석을 위해 특별히 설계된 다양한 고성능 동적 신호 수집 모듈(high-performance dynamic signal acquisition module)입니다.
AR-200 및 AR-400의 각 채널에 대한 최대 동시 샘플링 속도는 각각 최대 200k-Hz 및 125k-Hz입니다.
AR-200/AR-400 모듈에는 IEPE (Integrated Electronics Piezo-Electric) 가속도계 및 16-bit A/D 컨버터에 전력을 공급하는 내장 3mA 여기 전류가 포함되어 있습니다.
AR-200/AR-400에서 수집 한 데이터는 오프라인 진동 분석에 사용할 수있는 Micro SD 카드에 저장됩니다.
ICP DAS는 또한 다양한 트리거링 모드에 대해 쉽게 구성 할 수 있는 호스트 PC에 설치할 수있는 유틸리티를 제공 할뿐만 아니라 샘플링 속도를 변경하고 개발 도구를 사용하여 다양한 응용 프로그램에 대한 샘플링 시간을 예약 할 수 있습니다. 따라서 AR-200/AR-400 모듈은 진동 모니터링 및 측정을 위한 최상의 선택으로 권장됩니다.





▪   2개 또는 4개의 동시 16-bit 해상도 ADC
▪   2개 또는 4개의 IEPE 입력 및 내장 된 3mA 여기 전류를 지원
▪   AR-200 지원 샘플 속도 : 200kHz, 100kHz, 50kHz
▪   AR-400 지원 샘플 속도 : 125kHz, 100kHz, 50kHz
▪   최대 기록 시간 : 120 초
▪   동적 범위 : +/- 10V
▪   유연한 트리거 모드 : 푸시 버튼 트리거(Push button trigger), 일정 트리거(Schedule trigger), 아날로그 임계 값 트리거(analog threshold trigger), 디지털 입력 트리거(digital input trigger 및 유틸리티 원격 트리거(utility remote trigger)
▪   4 ~ 32GB 마이크로 SDHC 유형 플래시를 지원
▪   LED 표시기 제공
▪   모든 터미널에 대해 4kV 접점 ESD 보호
▪   광범위한 전원 입력 (+10 ~ +30 VDC) 및 작동 온도 (-25 ~ 75 °C)






모델명 AR-200 AR-400
 아날로그 입력 인터페이스
ADC 해상도 16 bit
채널 2 (동시 샘플링) 4 (동시 샘플링)
Sample rate (kHz) 50, 100, 200 50, 100, 125
Dynamic range +/- 10V
IEPE 3 mA
트리거 모드(Trigger mode) Push button trigger、Schedule trigger、Analog threshold trigger、 Digital input trigger、Utility Remote trigger
커넥터 BNC
Ethernet 인터페이스
컨트롤러 10/100Base-TX Ethernet Controller (Auto-negotiating, Auto_MDIX)
연결부 RJ-45 with LED indicator
SD Card 인터페이스
 저장 매체(Storage Media)  Micro SDHC type flash – support 4 to 32 GB
 기록 형식(Recording Format)  Binary
LED
LED 표시기 PWR LED, DAQ_ST LED, SD_ST LED
전원
보호  전원 역 극성 보호, 과전압 브라운 아웃 보호
입력 범위 +10 ~ +30 VDC
소비 전력 4.3 W
기구
치수 (W x L x H) 197 mm x 139 mm x 57 mm
설치 Wall Mounting
환경
작동 온도 -25 to +75 °C
보관 온도 -30 to +80 °C
습도 10 to 90 % RH, Non-condensing











▪   장치 검색 기능 제공
▪   트리거 모드 구성 지원
▪   RTC 보정 지원
▪   기록 파일(* .ar)을 다양한 파일(* .xls, * .csv, * .txt)형식으로 변환 제공
▪   유틸리티 원격 트리거 모드 지원
▪   시스템 이벤트 로그 표시

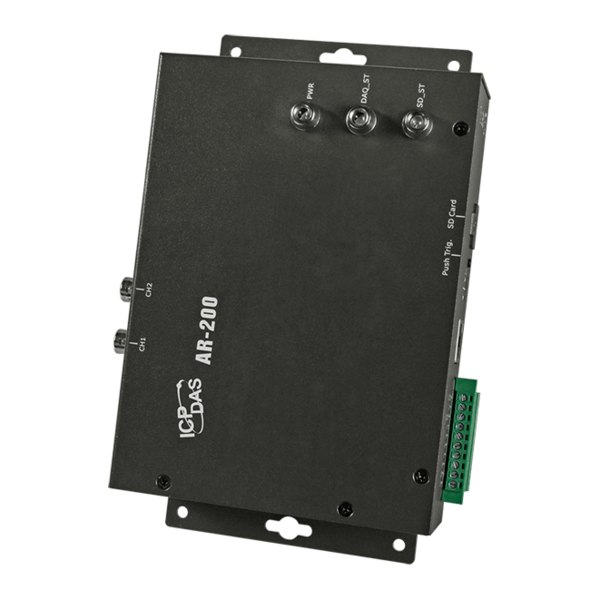

AR-200 CR 2-채널 가속도계 데이터 로거 장치(Accelerometer Data Logger device) (RoHS)

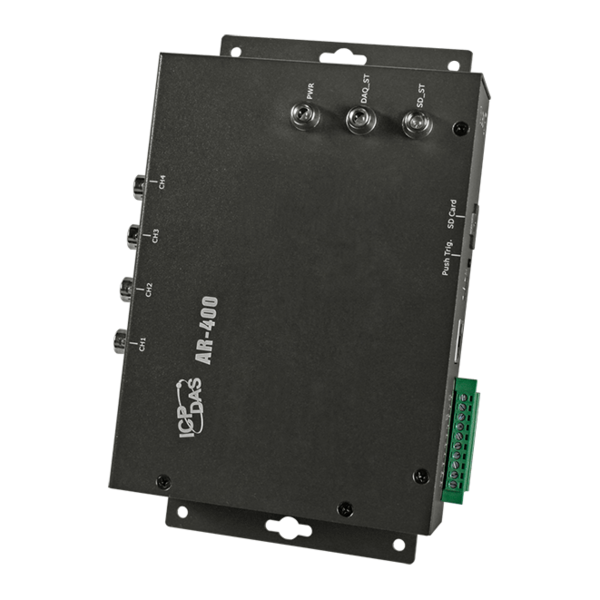

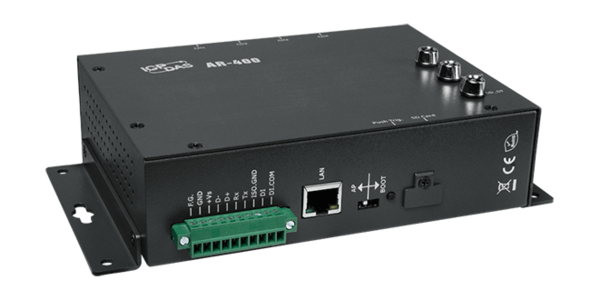

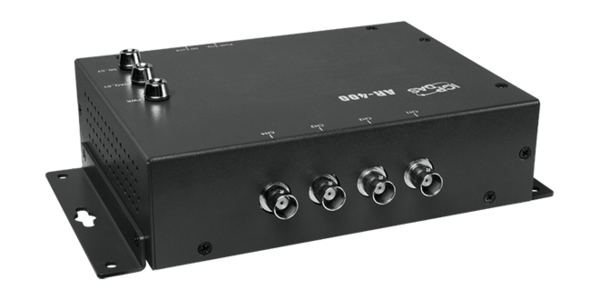

AR-400 CR 4-채널 가속도계 데이터 로거 장치(Accelerometer Data Logger device) (RoHS)
