I-8K/I-87K 시리즈

제품명: I-8K/I-87K 시리즈

용도: 소개

제조사: ICPDAS(대만)

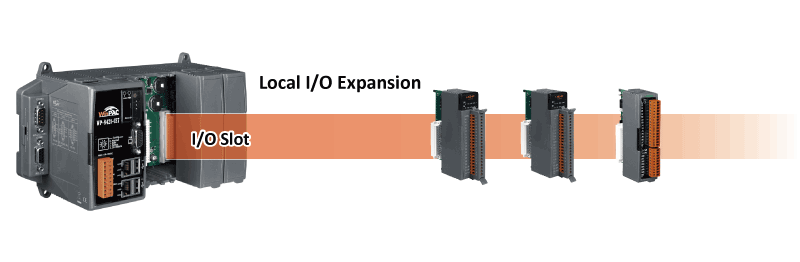

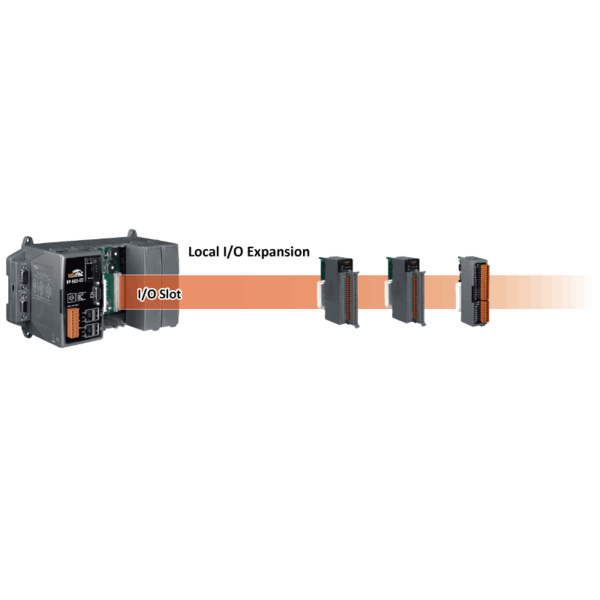

Parallel bus (I-8KW) VS Serial bus (I-87KW)

I/O 통신 버스에는 병렬 버스(parallel bus)와 직렬 버스(serial bus)의 두 가지 유형이 있습니다.
병렬 버스(parallel bus) 유형 I/O 모듈 (high profile I-8K 시리즈)은 XPAC, WinPAC, iPAC, ViewPAC 등을 포함한 PAC에서만 사용되는 고속 모듈입니다.
직렬 버스(serial bus) 유형 I/O 모듈 (high profile I- 87K 시리즈)은 XPAC, WinPAC, iPAC, ViewPAC 등을 포함한 PAC 제품과 RU87Pn, ET-87Pn, USB-87Pn 등을 포함한 I/O 확장 장치 모두에서 사용되는 저속 제품입니다.

모델명	I-8K 시리즈	I-87K 시리즈
통신 인터페이스	Parallel bus	Serial bus
프로토콜	-	DCON
통신 속도	Fast	Slow
DI with latched function	-	Y
DI with counter input	-	Y (100 Hz)
파원-온 값 (Power on value)	-	Y
안전 값 (Safe value)	-	Y
AO 모듈용 slew-rate 프로그래밍 가능	-	Y

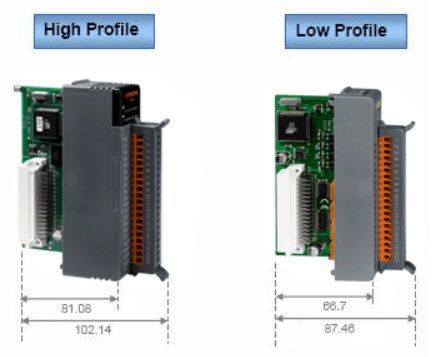

High Profile VS Low Profile

폼 팩터가 다르면 I/O 모듈을 하이 프로파일(high profile)과 로우 프로파일(low profile)로 분류 할 수 있습니다. 기본적으로 동일한 항목 번호를 가진 하이 프로파일 및 로우 프로파일 모듈도 동일한 I/O 채널 번호를 갖습니다.
예를들면 : I-8054 및 I-8054W에는 모두 8개의 DI와 8개의 DO가 있습니다.

I/O 채널 번호를 제외하고 다른 사양은 다를 수 있습니다. 사양이 애플리케이션에 적합한지 다시 확인해야합니다.
예를 들면 : I-8054W의 경우 DI 로직 하이 레벨은 +10 ~ +50V입니다. 하지만 I-8054는 +3.5 ~ +30V입니다.

The support list of MCU (Main Control Unit) and I/O expansion unit are:

I-8K 시리즈 VS I-87K 시리즈 I/O 모듈에는 병렬(Parallel) 및 직렬(Serial)의 두 가지 유형이 있습니다. I-8K 시리즈 모듈은 병렬 인터페이스가 있는 고속 모듈이고, I-87K 시리즈는 직렬 인터페이스 모듈입니다. 둘 다 다음 표에 나열된 PAC (Programmable Automation Controller) 장치에서 지원됩니다.
PAC	Description	I-8K 시리즈		I-87K 시리즈
PAC	Description	High Profile	Low Profile	High Profile	Low Profile
XPAC	WES/CE6 OS	Y	-	Y	-
WinPAC	CE5/CE7 OS	Y	-	Y	-
LinPAC	Linux OS	Y	-	Y	-
ViewPAC	PAC with Display	Y (Note)	-	Y (Note)	-
iPAC	MiniOS7 OS	Y	-	Y	-
iPPC-6731-WES7	WES PAC with 15" Touch Panel	Y	-	Y	-
I-8000	MiniOS7 OS	Y	Y	Y	Y

I-8K Series VS I-87K Series 고속 I-8K 시리즈는 병렬 인터페이스 모듈이고, I-87K 시리즈는 직렬 인터페이스 모듈입니다. 둘 다 PAC 기반 슬레이브 I/O 장치에서 지원됩니다. 그러나 I-87Kn, ET-87Pn, RU-87Pn 및 USB-87Pn 시리즈 장치와 같은 확장 I/O 장치에서는 I-87K 시리즈 모듈 만 지원됩니다.
Slave I/O unit	프로토콜	인터페이스		I-8K 시리즈		I-87K 시리즈
Slave I/O unit	프로토콜	Ethernet	RS-485	High Profile	Low Profile	High Profile	Low Profile
I-8x10	DCON	-	Y	Y	Y	Y	Y
I-8x30 I-8KE4/8	DCON	Y	Y	Y	Y	Y	Y
I-8xxx-MTCP I-8KE4/8-MTCP	Modbus TCP	Y	Y	Y	Y	Y	Y
iP-8xxx-MTCP	Modbus TCP	Y	Y	Y	-	Y	-
iP-8xxx-MRTU	Modbus RTU	-	Y	Y	-	Y	-
ET-87P4-MTCP ET-87P8-MTCP	Modbus TCP Modbus RTU	Y	-	-	-	Y	-
ET-87P4/8	DCON	Y	-	-	-	Y	-
I-87K4/5/8/9	DCON	-	Y	-	-	Y	Y
RU-87P1/2/4/8	DCON	-	Y	-	-	Y	-
USB-87P1/2/4/8	DCON	USB		-	-	Y	-
CAN-8xx3	CANopen	CAN bus		Y	Y	Y	Y
CAN-8xx4	DeviceNet	CAN bus		-	Y	Y	Y
