제품 상세보기

USB-2045 / USB-2045-32

제품명
USB-2045 / USB-2045-32
용도
USB I/O 모듈, 디지털 출력
특성
16/32-채널 DO (Open collector, SInk)
제조사
ICPDAS(대만)

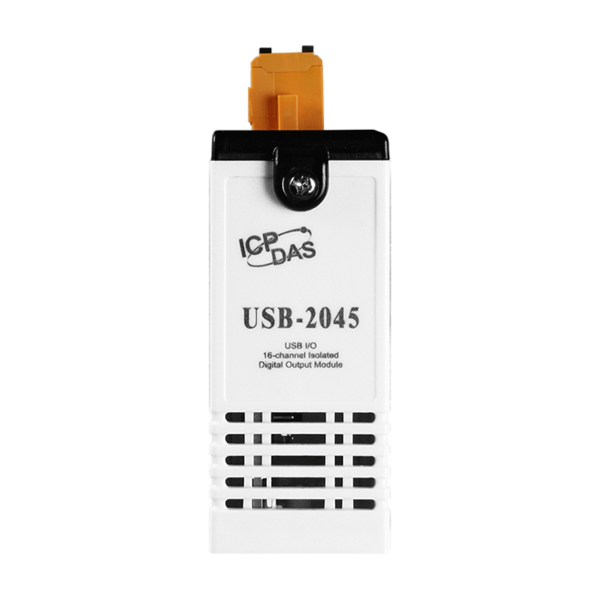

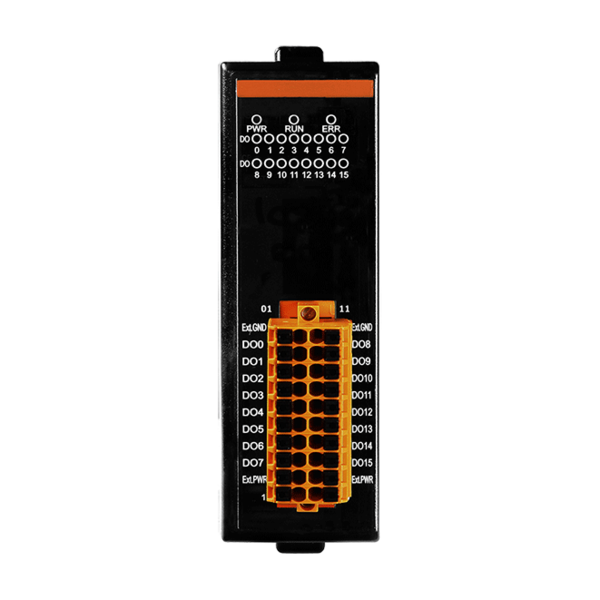

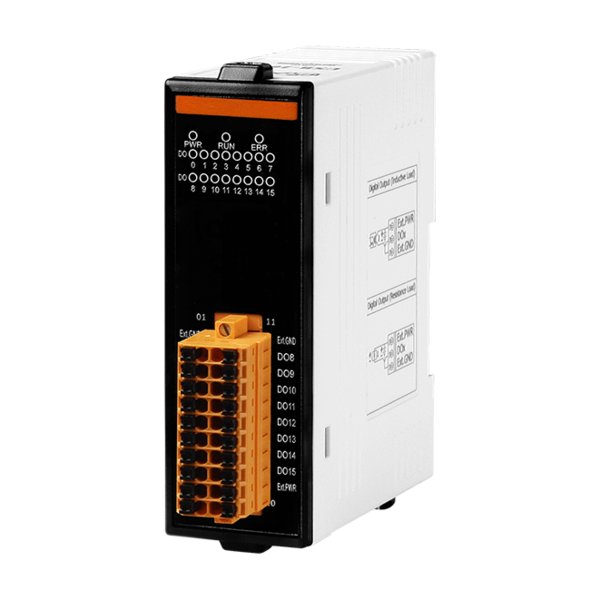

USB-2045/USB-2045-32
USB I/O 모듈 with 16/32-채널 디지털 출력(Open Collector, Sink)











USB-204516개의 디지털 출력 채널 모듈이 있는 전속 USB 장치이며, USB-2045-3232개의 디지털 출력 채널 모듈이 있는 전속 USB 장치로써 공장 자동화 또는 임베디드 기계 제어와 같은 산업 제어 및 제조 테스트 애플리케이션을 위한 기능을 제공합니다.
USB-2045는 Sink 유형 출력을 지원하고, 단락 보호 기능을 갖추고 있습니다. 전원 켜기 및 안전 값을 모두 활성화하는 옵션과 디지털 출력 채널의 상태를 모니터링하는 데 사용할 수 있는 16개의 LED 표시등이 있습니다. 4kV ESD 보호, 4kV EFT 보호, 전원 입력을 위한 3kV 서지 보호 및 3750VDC 내부 모듈 절연이 표준입니다. 진정한 플러그 앤 플레이 기능을 사용하면 보드를 설치하기 위해 컴퓨터 섀시를 열 필요가 없습니다. 모듈에 연결 한 다음 데이터를 가져 오거나 설정하기 만하면됩니다. "핫 스와핑"이라는 또 다른 USB 기능 덕분에 사용자는 USB-2045를 연결하거나 제거하기 위해 시스템을 종료하고 다시 시작할 필요조차 없습니다.
USB I/O 유틸리티는 사용자가 프로그래밍없이 USB-2045를 빠르고 쉽게 구성하고 테스트 할 수 있도록 도와줍니다. 또한 사용자가 다양한 애플리케이션 개발 도구 (VB/C++/C#.NET/VB.NET)로 USB 애플리케이션을 개발할 수 있도록 친숙한 API 라이브러리 및 데모도 제공합니다. 따라서 USB-2045는 USB 지원 컴퓨터에 제어 기능을 추가하는 완벽한 방법입니다.







▪    USB-2045 : 16-채널 Sink Type 디지털 출력
▪    USB-2045-32 : 32-채널 Sink Type 디지털 출력
▪    단락, 과부하 및 과전압 보호
▪    전원 켜기 값(Power-on Value) 설정 구성 가능
▪    통신 실패시 안전 기능
▪    넓은 작동 온도 범위 : -25 °C ~ + 75 °C
▪    3000 VDC Intra-Module 절연
▪    USB 1.1/2.0 Full-Speed (12Mbps)
▪    외부 전원 공급 장치 없음 (USB bus 전원 공급)
▪    드라이버 없이 플러그 앤 플레이(Plug-and-Play)
▪    잠금 가능한 USB 케이블
▪    USB를 통한 펌웨어 업데이트 지원
▪    쉽고 빠르게 모듈 구성 및 I/O 테스트할 수 있는 유틸리티 도구
▪    내장 듀얼 워치독 (하드웨어/소프트웨어)
▪    API 라이브러리 제공 (VC/VB/BCB/.NET)
▪    Win2000/XP 및 Win7 (32/64 비트)에서 지원되는 모듈





모델명 USB-2045 USB-2045-32
 USB
USB 사양 USB 2.0 Full-Speed (12Mbps)
 CPU Module
워치독 타이머 1 Hardware watchdog (1.6 초)
1 Software watchdog (프로그래머블)
 EMS 보호
 ESD (IEC 61000-4-2)  4 kV 접점 for 각 터미널, 8 kV 공기 for 무작위점
 LED 표시기
 전원 및 통신  3 LED
디지털 출력  16 LED  32 LED
전원
소비 전력 최대 1.2 W  최대 2.2 W
기구
치수 (W x L x H) (mm) 33 x 110 x 96 31 x 147 x 126
환경
작동 온도 -25 to +75 °C
보관 온도 -40 to +85 °C
습도 10 to 95 % RH, Non-condensing





모델명 USB-2051 USB-2051-32
 디지털 입력
 채널  16  32
타입 Open Collector, Sink (NPN)
부하 전압 +3.5 ~ +50 VDC
최대 부하 전류 650 mA/채널 500 mA/채널
과전압 보호 60 VDC
과부하 보호 1.4 A (with short-circuit protection)
단락 회로 보호 Yes
파워-온 값 Yes, 프로그래머블
안전 값 Yes, 프로그래머블

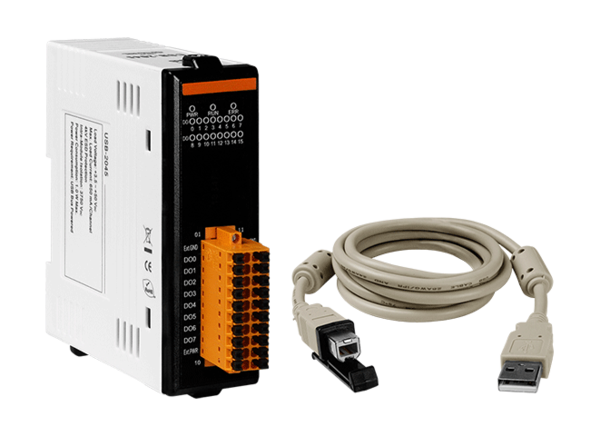

USB-2045 CR USB I/O 모듈 (RoHS) with 16-채널 디지털 출력(Sink, NPN), 과전압 보호
CA-USB15 (USB 2.0 A-Male to B-Male 케이블, w/Ferrite Core, 1.5 미터) 케이블 포함

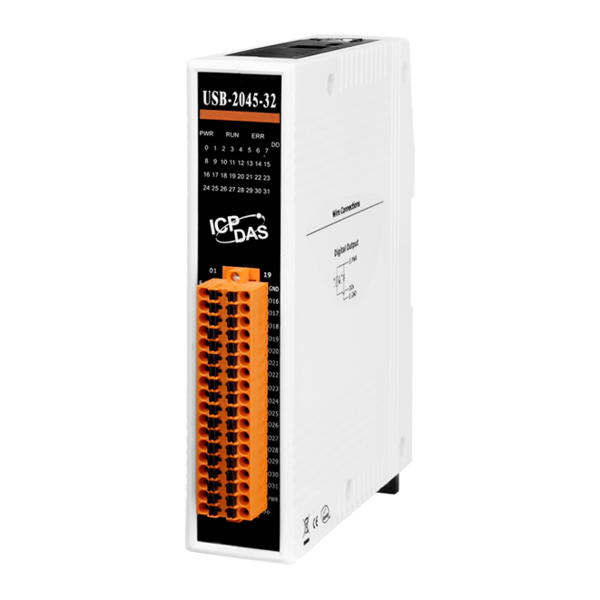

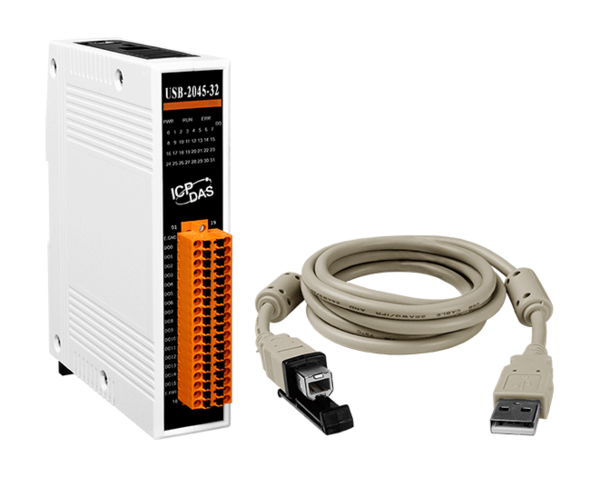

USB-2045-32 CR USB I/O 모듈 (RoHS) with 32-채널 디지털 출력(Sink, NPN), 과전압 보호
CA-USB15 (USB 2.0 A-Male to B-Male 케이블, w/Ferrite Core, 1.5 미터) 케이블 포함
