제품 상세보기

USB-2051 / USB-2051-32

제품명
USB-2051 / USB-2051-32
용도
USB I/O 모듈, 디지털 입력
특성
16/32-채널 DI
제조사
ICPDAS(대만)





USB-2051/USB-2051-32
USB I/O 모듈 with 16/32-채널 디지털 입력











USB-2051 USB-2051-3216개 또는 32개의 디지털 입력 채널 모듈이 있는 전속 USB 장치이며, 공장 자동화 또는 임베디드 기계 제어와 같은 산업 제어 및 제조 테스트 애플리케이션을위한 기능을 제공합니다.
USB-2051/USB-2051-32는 디지털 입력을 위한 16/32 채널을 제공하여 Dry 및 Wet 접점을 모두 지원하며 최대 500m의 건식 접점에 대한 유효 거리를 제공합니다.
모든 채널은 포토 커플 절연 기능을 제공할뿐만 아니라 16/32 bit 카운터로도 사용할 수 있습니다.
USB-2051/USB-2051-32에는 디지털 입력 채널의 상태를 모니터링하는 데 사용할 수 있는 16/32 LED 표시기가 있습니다.
4kV ESD 보호 및 3750VDC 내부 모듈 절연이 표준입니다. 진정한 플러그 앤 플레이 기능을 사용하면 보드를 설치하기 위해 컴퓨터 섀시를 열 필요가 없습니다. 모듈에 연결 한 다음 데이터를 가져 오거나 설정하기 만하면됩니다. "핫 스와핑"으로 알려진 또 다른 USB 기능으로 인해 사용자는 USB-2051/USB-2051-32를 연결하거나 제거하기 위해 시스템을 종료하고 다시 시작할 필요조차 없습니다.

USB I/O 유틸리티는 사용자가 프로그래밍없이 USB-2051/USB-2051-32를 빠르고 쉽게 구성하고 테스트 할 수 있도록 도와줍니다. 또한 사용자가 다양한 애플리케이션 개발 도구 (VB/C++/C#.NET/VB.NET)로 USB 애플리케이션을 개발할 수 있도록 친숙한 API 라이브러리 및 데모도 제공합니다. 따라서 USB-2051/USB-2051-32는 USB 지원 컴퓨터에 제어 기능을 추가하는 완벽한 방법입니다.







▪    USB-2051 : 16-채널 디지털 입력
▪    USB-2051-32 : 32-채널 디지털 입력
▪    배선 연결을 통해 Dry Contact 및 Wet Contact 선택 가능
▪    모든 채널을 16/32 bit 카운터로 사용
▪    PWR/RUN/ERR LED 표시기
▪    2500/3000 VDC Intra-Module 절연
▪    USB 1.1/2.0 Full-Speed (12Mbps)
▪    외부 전원 공급 장치 없음 (USB bus 전원 공급)
▪    드라이버 없이 플러그 앤 플레이(Plug-and-Play)
▪    잠금 가능한 USB 케이블
▪    USB를 통한 펌웨어 업데이트 지원
▪    쉽고 빠르게 모듈 구성 및 I/O 테스트할 수 있는 유틸리티 도구
▪    내장 듀얼 워치독 (하드웨어/소프트웨어)
▪    API 라이브러리 제공 (VC/VB/BCB/.NET)
▪    Win2000/XP 및 Win7,8,10 (32/64 bit)에서 지원되는 모듈
▪    넓은 작동 온도 범위 : -25 °C ~ + 75 °C





모델명 USB-2051 USB-2051-32
 USB
USB 사양 USB 2.0 Full-Speed (12Mbps)
 CPU Module
워치독 타이머 1 Hardware watchdog (1.6 초)
1 Software watchdog (프로그래머블)
 EMS 보호
 ESD (IEC 61000-4-2)  4 kV 접점 for 각 터미널, 8 kV 공기 for 무작위점
 LED 표시기
 전원 및 통신  3 LED
디지털 입력  16 LED  32 LED
전원
소비 전력 최대 1.2 W  최대 1.6 W
기구
치수 (W x L x H) (mm) 33 x 110 x 96 31 x 147 x 126
환경
작동 온도 -25 to +75 °C
보관 온도 -40 to +85 °C
습도 10 to 95 % RH, Non-condensing





모델명 USB-2051 USB-2051-32
 디지털 입력
 채널  16  32

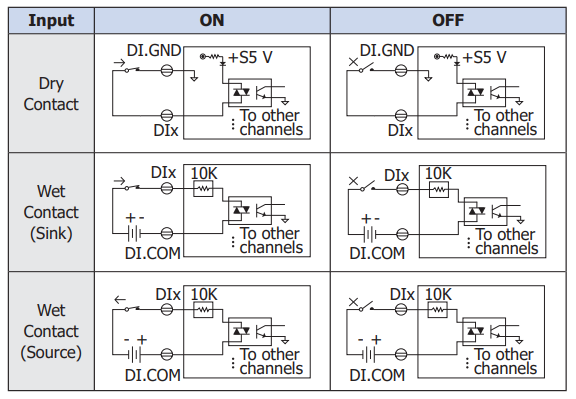

타입 Dry Contact, Source
Wet Contact, Sink/Source
Wet Contact ON 전압 레벨 +10 VDC ~ +50 VDC
OFF 전압 레벨 최대 +4 VDC
Dry Contact ON 전압 레벨 Close to GND
OFF 전압 레벨 Open
유효 거리 최대 500 미터
Count 최대 카운트 65535 (16-bit) 967295 (32-bit)
주파수 500 Hz
최소 펄스 폭 1 ms
입력 임피던스 10 KΩ
과전압 보호 70 VDC









USB-2051 CR USB I/O 모듈 (RoHS) with 16-채널 디지털 입력(Dry, Wet)
CA-USB15 (USB 2.0 A-Male to B-Male 케이블, w/Ferrite Core, 1.5 미터) 케이블 포함
USB-2051-32 CR USB I/O 모듈 (RoHS) with 32-채널 디지털 입력(Dry, Wet)
CA-USB15 (USB 2.0 A-Male to B-Male 케이블, w/Ferrite Core, 1.5 미터) 케이블 포함
