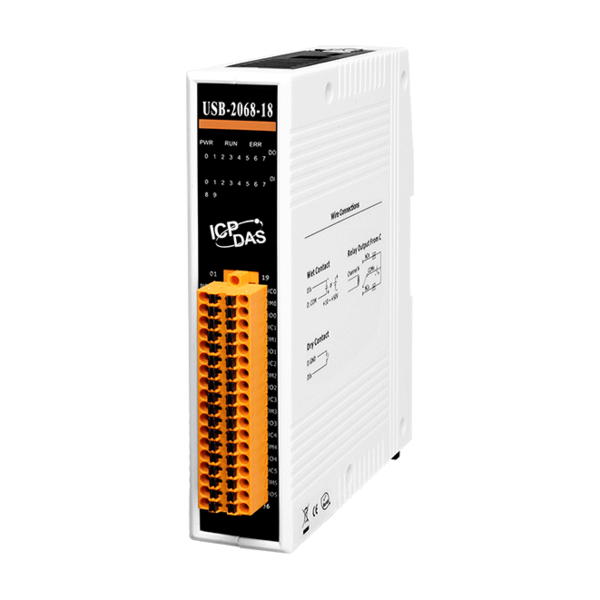

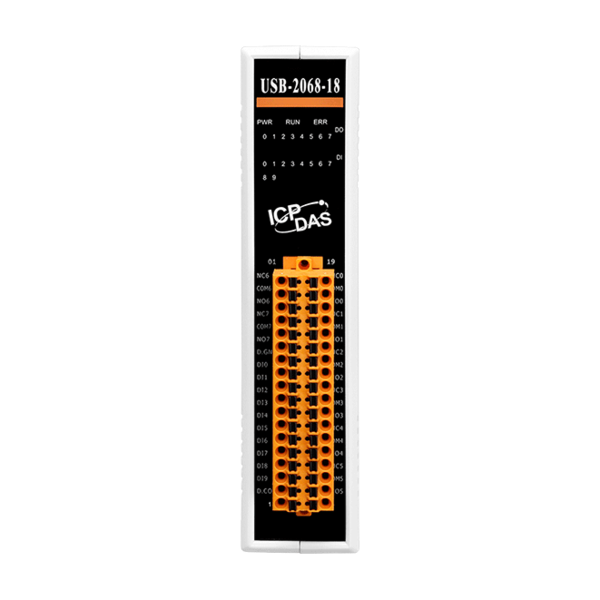

USB-2068-18
USB I/O 모듈 with 10-채널 디지털 입력(Dry,Wet) & 8-채널 Signal Relay 출력(Form C)
USB-2068-18은 USB 인터페이스가 있는 8 채널 Form C 릴레이 출력 및 10 채널 디지털 입력 모듈입니다. 모든 디지털 입력 채널은 32 bit 카운터로 사용할 수 있습니다. 또한 디지털 입력 채널은 배선 연결을 통해 Sink/Source 유형 및 Dry/Wet 접점으로 선택할 수 있습니다. 전원 켜기 및 안전 값을 구성하는 옵션도 있습니다. 8kV ESD 보호 (모든 채널용) 및 3750 VDC 내부 모듈 절연(디지털 입력 채널용)도 제공되어 산업 환경에서 노이즈 보호 기능을 향상시킵니다. 기존 PC I/O 카드와 비교할 때 섀시를 열고 I/O 보드를 구성하는 데 시간이 낭비됩니다. ICP DAS USB I/O에서는 효율적으로 I/O를 간단하게 제어 할 수 있습니다. ICP DAS USB I/O는 추가 전원 배선없이 I/O에 액세스하고 전원을 공급하기 위한 하나의 케이블인 USB bus 전원 공급 기능을 갖추고 있습니다. USB I/O 유틸리티는 사용자가 프로그래밍 없이 USB-2068-18을 빠르고 쉽게 구성하고 제어 할 수 있도록 도와줍니다.
또한 사용자가 다양한 응용 프로그램 개발 도구 (VB/C++/C#.NET/VB.NET)를 사용하여 자신의 USB 응용 프로그램을 개발할 수 있도록 친숙한 API 라이브러리 및 데모를 제공합니다.
따라서 USB-2068-18은 모든 USB 지원 컴퓨터에 제어 기능을 추가하는 완벽한 방법입니다.
▪ 10 채널 디지털 입력 및 8 채널 릴레이 출력

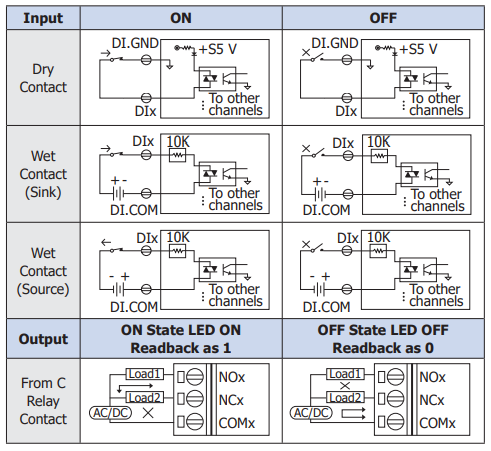

▪ 배선 연결을 통해 Dry 접점 및 Wet 접점 선택 가능
▪ 모든 디지털 입력 채널은 32-bit 카운터로 사용 가능
▪ Form C 릴레이 출력
▪ 8kV ESD 보호
▪ 넓은 작동 온도 범위
▪ 3000 VDC 모듈 내 절연
▪ USB 2.0 Full-Speed (12Mbps)
▪ USB bus 전원
▪ 잠금 가능 USB 케이블
▪ 드라이버 무료
모델명 | USB-2068-18 | ||
USB | |||
USB 사양 | USB 2.0 Full-Speed (12Mbps) | ||
Intra-module Isolation | 3000 VDC | ||
CPU Module | |||
워치독 타이머 | 1 Hardware watchdog (1.6 초) 1 Software watchdog (프로그래머블) |
||
EMS 보호 | |||
ESD (IEC 61000-4-2) | ±8 kV 접점 for 각 터미널, ±16 kV 공기 for 무작위점 | ||
LED 표시기 | |||
전원 및 통신 | 3 LED | ||
파워 릴레이 | 12 LED | ||
전원 | |||
소비 전력 | 최대 2.3 W | ||
기구 | |||
치수 (W x L x H) (mm) | 31 x 147 x 126 | ||
환경 | |||
작동 온도 | -25 to +75 °C | ||
보관 온도 | -40 to +85 °C | ||
습도 | 10 to 95 % RH, Non-condensing |
모델명 | USB-2068-18 | ||
디지털 입력/카운터 | |||
채널 | 10 | ||
타입 | Dry Contact, Source Wet Contact, Sink/Source |
||
Wet Contact | ON 전압 레벨 | +10 VDC ~ +50 VDC | |
Off 전압 레벨 | 최대 +4 VDC | ||
Counts | 최대 카운트 | 4294967295 (32-bit) | |
주파수 | 500 Hz | ||
최소 펄스 폭 | 1 ms | ||
입력 임피던스 | 10 KΩ | ||
과전압 보호 | 70 VDC | ||
릴레이 출력 | |||
채널 | 8 Form C | ||
Contact Rating | 0.25 A @ 250 VAC 0.24 A @ 220 VAC |
||
전기적 내구성 | 2 × 105 ops. (at 30 V / 2 A) | ||
기계적 내구성 | 1 × 108 ops. | ||
파워-온 값 | Yes, 프로그래머블 | ||
안전 값 | Yes, 프로그래머블 |

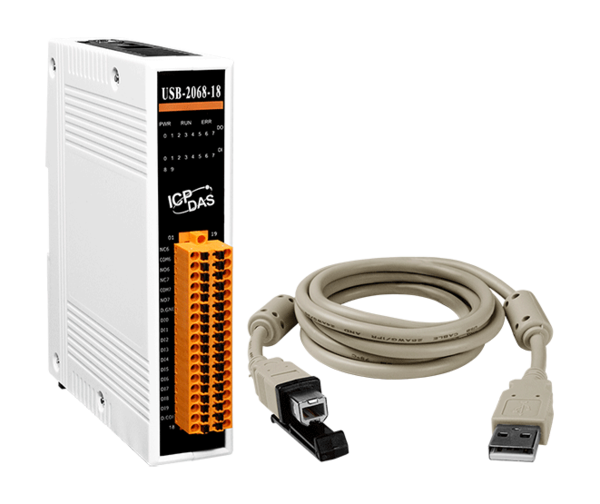

USB-2068-18 CR | USB I/O 모듈 (RoHS) with 10-채널 디지털 입력(Dry, Wet) 및 8-채널 Signal Relay 출력(Form C) CA-USB15 (USB 2.0 A-Male to B-Male 케이블, w/Ferrite Core, 1.5 미터) 케이블 포함 |
