제품 상세보기

FR-2053HT

제품명
FR-2053HT
용도
FRnet 디지털 입력 모듈
특성
고속 16-채널 절연 디지털 입력(+20~240 VDC)
제조사
ICPDAS(대만)

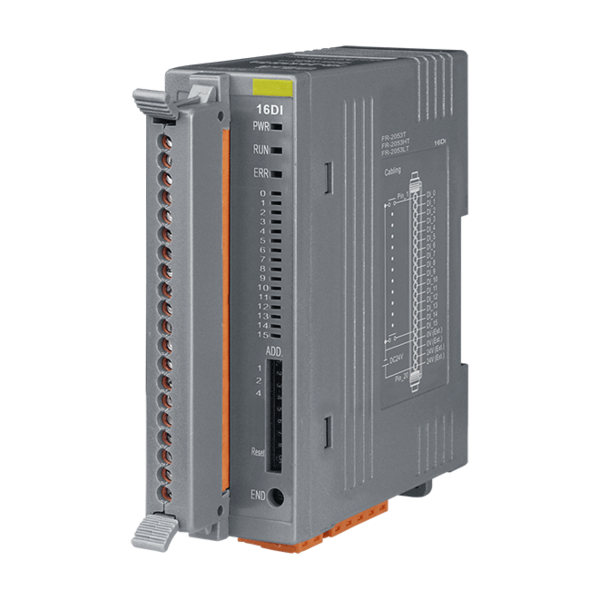

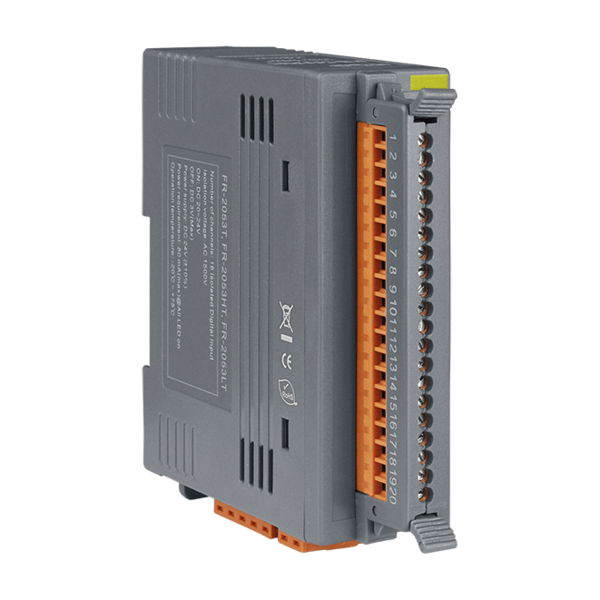

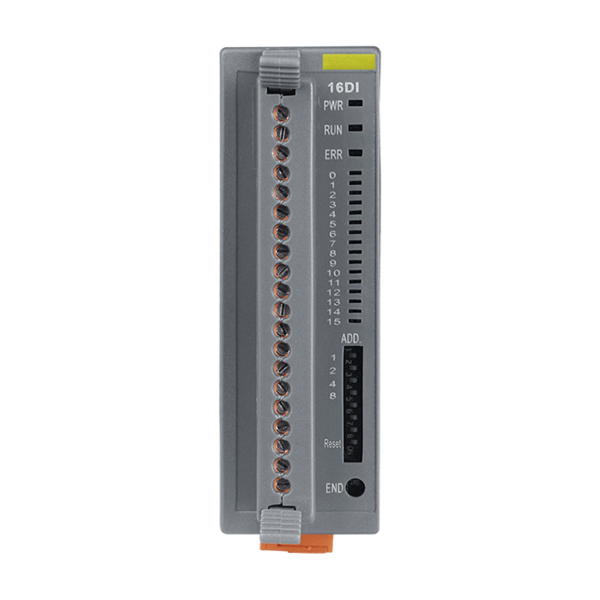

FR-2053HT
FRnet I/O 모듈 with 고속 16-채널 절연 디지털 입력(+20~240 VDC)












FR-2053T/2053HT에는 16 채널 절연 포토 커플러 입력 있고 FR-2057에는 16 채널 절연 포토 커플러 출력이 있습니다.
FR-2057의 기본 신호 커넥터는 20-핀 헤더입니다.
"T"는 나사 터미널 커넥터를 나타내고 "S"는 3핀 슈라우드 커넥터를 나타냅니다.
각 3핀 커넥터에는 1개의 Vcc 핀, 1개의 접지 및 1개의 신호 핀이 있습니다.
다양한 애플리케이션에 따라 사용자는 적합한 모듈을 선택할 수 있습니다.
FR-2000 I/O 모듈에는 FRnet 인터페이스가 있습니다. 사용자는 여러 FR-2000 모듈을 함께 데이지 체인(daisy chain)으로 연결할 수 있습니다.
FRnet을 통해 FR-2000 모듈은 PC, PAC 및 PLC의 원격 I/O 제어를 쉽게 확장 할 수 있습니다.







▪    배선 절약형 FRnet DI/DO 제어 내장
▪    간단한 동기화 메커니즘
▪    프로토콜 처리에 소프트웨어 오버헤드 없음
▪    방송 지원 (1 : n 데이터 전송)
▪    출력을 쉽게 복제
▪    고정 I/O 스캔 시간 및 I/O 동기화
▪    DIN 레일 장착 가능





모델명 FR-2053HT
 인터페이스
절연 전압 -
 배선 케이블 Belden 9841 (2P 트위스트-페어 케이블), 다른 케이블을 사용할 경우 전송 거리가 변경 될 수 있습니다.
 전송 속도 1 Mbps
 전송 거리 최대 100 미터
 주기적 스캔 시간 0.72 ms
 LED
전원 LED 표시 Yes
I/O LED 표시 Yes
 절연
 Intra-module Isolation, Field-to-Logic  3000 Vrms
 EMS 보호
 ESD (IEC 61000-4-2)  전원선,통신선 및 각 채널에 대해 ±4 kV 접점,
 임의지점에 대해 ±8 kV 공기
 EFT (IEC 61000-4-4)  전원선에 대해 ±4 kV 접점
 Surge (IEC 61000-4-5)  전원선에 대해 ±3 kV
전원
입력 범위 +10 ~ +24 VDC (Non-isolation)
소비 전력 최대 2 W
역 극성 보호 Yes
커넥터 5-핀 탈착식 터미널 블록
기구
케이스 플라스틱
가연성 UL 94V-0 재질
치수 (mm) 33 mm x 102 mm x 107 mm  (W x L x H)
설치 DIN-Rail Mounting
환경
작동 온도 -25 to +75 °C
보관 온도 -30 to +85 °C
습도 10 to 90 % RH, Non-condensing





모델명 FR-2053HT
 디지털 입력
 채널 16
타입 Wet Contact
Sink/Source (NPN/PNP) Sink(NPN)
Off 전압 레벨 최대 +3 VDC
On 전압 레벨 +20 ~ 240 VDC
입력 임피던스 4.7 KΩ
절연 1500 Vrms
커넥터 20-핀 탈착식 터미널 블록









FR-2053T CR FRnet I/O 모듈 (RoHS) with 16-채널 절연 디지털 입력 (Sink) (+20 ~ 240 VDC)
FR-2053HT CR FRnet I/O 모듈 (RoHS) with 고속 16-채널 절연 디지털 입력 (Sink) (+20 ~ 240 VDC)
FR-2053TA CR FRnet I/O 모듈 (RoHS) with 16-채널 절연 디지털 입력(Sink/Source) (+3.5 ~ 30 VDC)
FR-2053HTA CR FRnet I/O 모듈 (RoHS) with 고속 16-채널 절연 디지털 입력(Sink/Source) (+3.5 ~ 30 VDC)
FR-2053iT CR FRnet I/O 모듈 (RoHS) with 16-채널 절연 디지털 입력(Sink/Source) (+19 ~ +30 VDC) 및 절연 통신 라인
