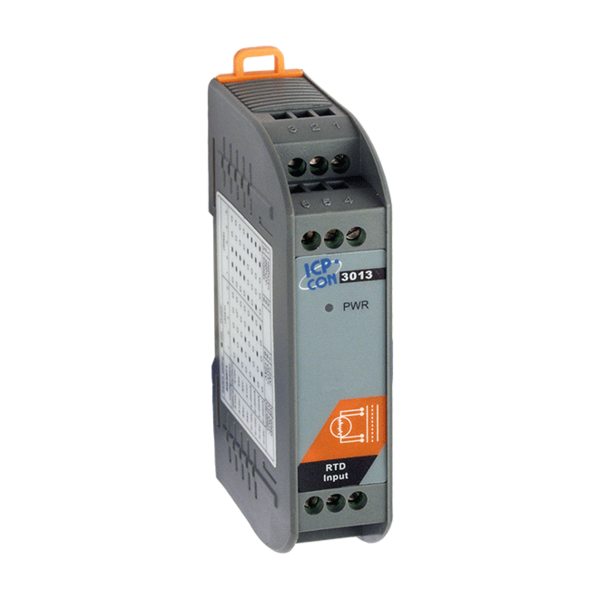

SG-3013-G
RTD 입력 신호 조절기
SG-3013은 전압 또는 전류 출력 대한 RTD 입력 신호 컨디셔닝 모듈입니다. 입력, 출력 및 전원을 위한 1000 VDC 3 방향 절연이 있습니다. 또한 내부 구성 스위치를 통해 입력/출력 범위를 변경할 수 있고, 표준 DIN 레일에 SG-3013을 쉽게 장착 할 수 있으며 온도 범위가 넓은 환경에서 작동 할 수 있습니다.
▪ 3 방향 절연(Three-way Isolation) : 1000 VDC
▪ 정확도 : ±0.1% of full range
▪ 딘-레일 설치 (Flexible DIN-rail)
모델명 | SG-3013 | |
절연 | ||
3-방향 절연 | 1000 VDC | |
전원 | ||
역극성 보호 | Yes | |
입력 범위 | +10 ~ +30 VDC | |
소비 전력 | 1.2 W | |
기구 | ||
치수 (W x L x H) | 25 mm x 114 mm x 70 mm | |
환경 | ||
작동 온도 | -25 to +75 °C | |
보관 온도 | -30 to +75 °C | |
습도 | 5 to 95 % RH, Non-condensing |
모델명 | SG-3013 | |
아날로그 입력 | ||
채널 | 1 | |

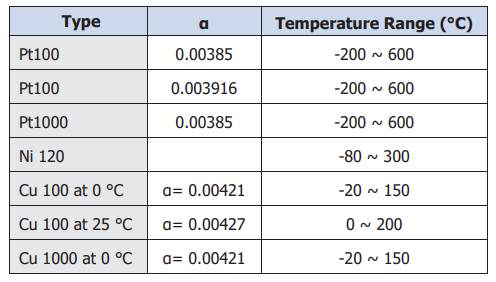

센서 타입 | Pt100 α=0.00385 Pt100 α=0.003916 Ni 120 Pt1000 α=0.00385 |
|
정확도 | ±0.1% of FSR | |
반응 시간 | 100 ms | |
아날로그 출력 | ||
채널 | 1 | |
범위 | 전류 : 0 ~ 20 mA, 4 ~ 20 mA | |
전류 부하 저항 | 0 ~ 500 Ω (Source) |
SG-3013-G CR | RTD 입력 신호 조절기 (RoHS) |
