제품 상세보기

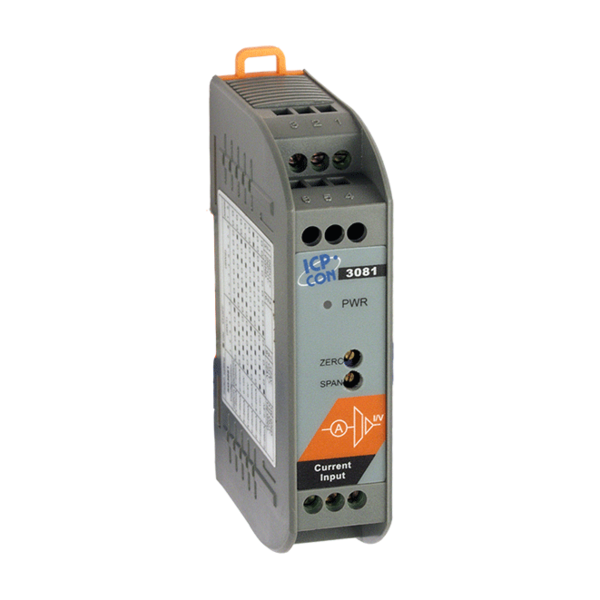

SG-3081-G

제품명
SG-3081-G
용도
신호 조절 모듈
특성
DC 전류 입력
제조사
ICPDAS(대만)



SG-3081-G
DC 전류 입력 신호 조절기











SG-3081은 전압 또는 전류 출력에 대한 전류 입력 신호 컨디셔닝 모듈입니다.
입력, 출력 및 전원에 대해 1000 VDC 3방향 절연이 있습니다.

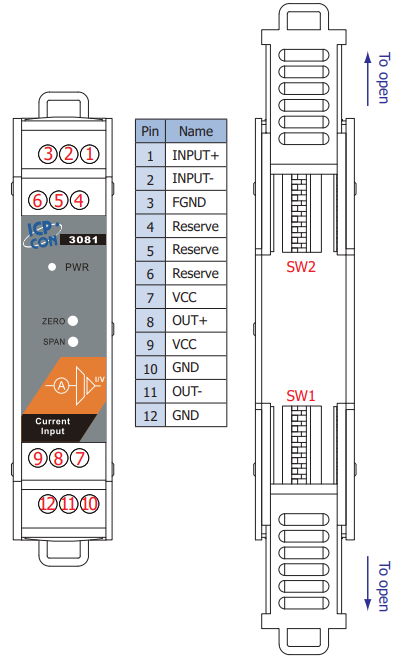

내부 구성 스위치를 통해 입력/출력 범위를 변경할 수 있습니다.
SG-3081에는 SG-3081이 올바르게 작동하는지 여부를 표시하는 LED 디스플레이가 있으며, 입력/출력 범위의 정확도를 보정하기 위한 두 개의 VR (Zero, Span)이 있습니다.
SG-3081의 대역폭은 일반적으로 1KHz입니다.
표준 DIN 레일에 SG-3081을 쉽게 장착 할 수 있으며 온도 범위가 넓은 환경에서 작동합니다.







▪   3-방향 절연 : 1000 VDC
▪   정확도 : ±0.1% of full range
▪   입력/출력 범위를 쉽게 구성
▪   입력/출력 범위의 정확도를 보정하기 위한 3개의 VR
▪   딘-레일 설치 (Flexible DIN-rail)




모델명  SG-3081
 절연
3-방향 절연 1000 VDC
전원
역극성 보호  Yes
입력 범위 +10 ~ +30 VDC
소비 전력 1.61 W (전압 출력)
2.10 W (전류 출력)
기구
치수 (W x L x H)  25 mm x 114 mm x 70 mm
환경
작동 온도 -25 to +75 °C
보관 온도 -30 to +75 °C
습도 5 to 95 % RH, Non-condensing





모델명  SG-3081
 아날로그 입력 (Analog Input)
 채널 1
타입 0 ~ 20 mA, 4 ~ 20 mA (Unipolar)
정확도 ±0.1% of full range
Bandwidth 1 kHz
입력 임피던스 250 Ω
아날로그 출력 (Analog Ouput)
채널 1
범위 전압 : 0 ~ 5 VDC, 0 ~ 10 VDC
전류 : 0 ~ 20 mA, 4 ~ 20 mA
부하 전류 저항 0 ~ 500 Ω (Source)













SG-3081-G CR DC 전류 입력 신호 분배기 (RoHS)
