제품 상세보기
;)
;)
;)
;)
SG-3227-G
- 제품명
- SG-3227-G
- 용도
- 신호 조절 모듈
- 특성
- 2-채널 IEPE 신호 조절기
- 제조사
- ICPDAS(대만)

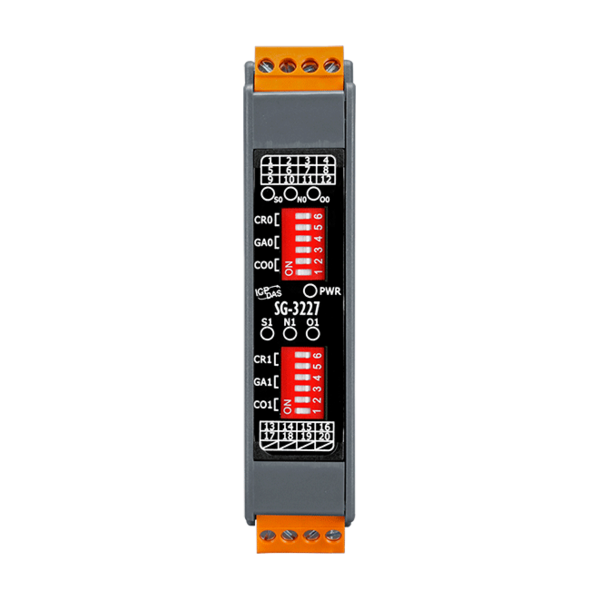

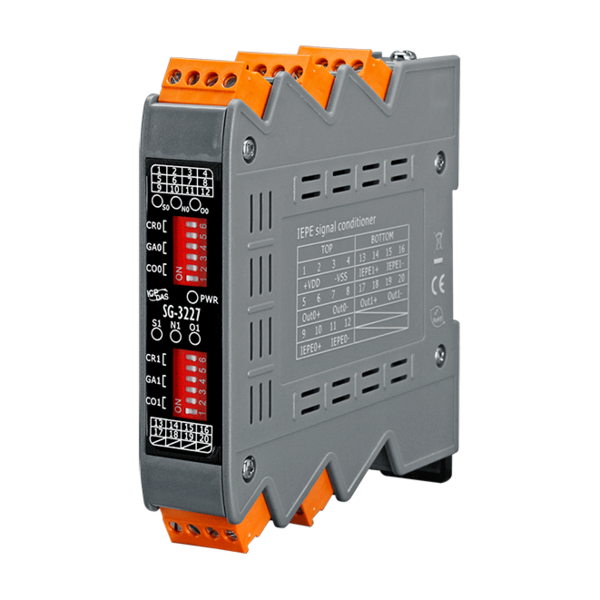

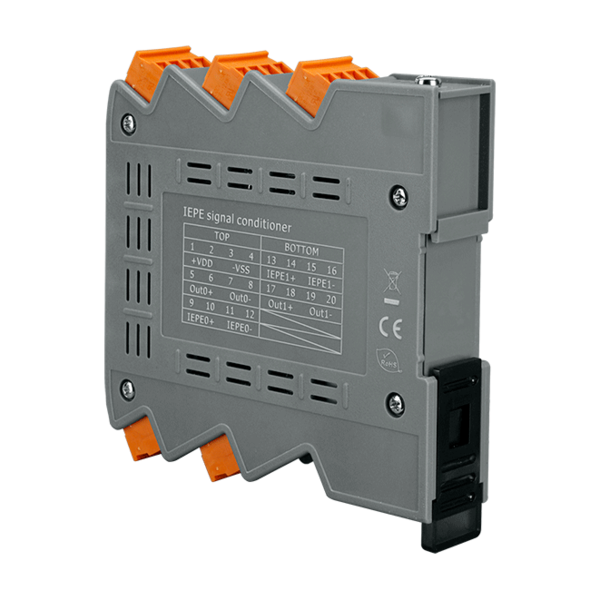

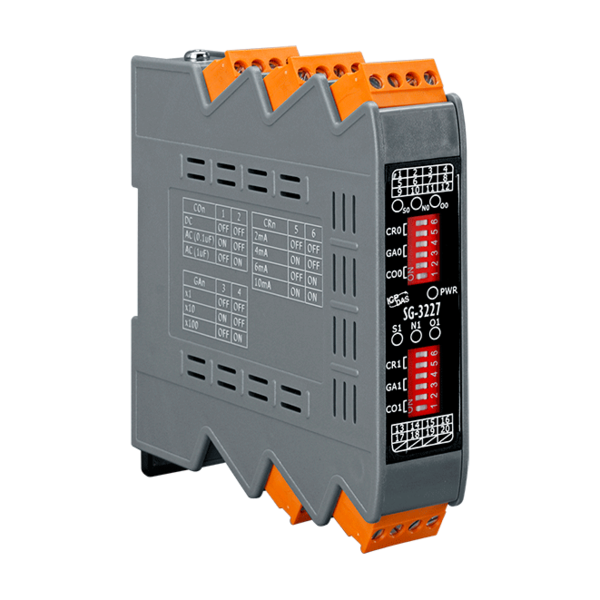

SG-3227-G
2-채널 IEPE 신호 조절기

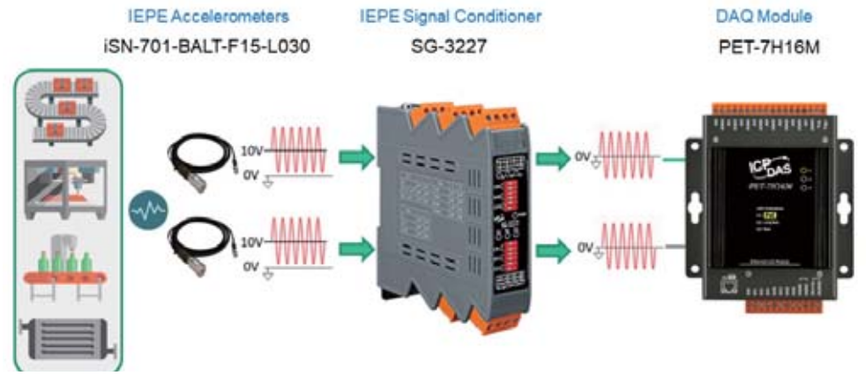

SG-3227은 2채널 IEPE 신호 컨디셔너입니다.
증폭기가 통합 된 센서의 경우 2mA/4mA/6mA/10mA 여기 전류가 있습니다.
2개의 채널에 대해 개별적으로 개의 선택 가능한 GAIN x1/x10/x100 범위를 제공합니다.
센서 상태에 대한 LED 오류 표시기는 오류 처리 위험을 최소화합니다.
▪ 2-채널 입력
▪ 개별 채널 구성
▪ 여자 전압 지원 : 2 mA / 4mA / 6mA / 10mA
▪ Signal Amplifi cation of x1 , x10 and x100
▪ 센서 개방, 단락 및 정상 LED 표시기
▪ 딘-레일 설치 (Flexible DIN-rail)
| 모델명 | SG-3227 | |||
| LED 표시기/디스플레이 | ||||
| 시스템 LED 표시기 | Yes, 1 LED 전원 표시기 | |||
| LED 상태 표시기 | Yellow : Sensor Open Green : Sensor Normal Red : Sensor Short |
|||
| 절연 (Isolation) | ||||
| 전원에 대한 입력/출력 | 1000 VDC | |||
| EMS 보호 | ||||
| ESD (IEC 61000-4-2) | ±4 kV Contact for Each Terminal | |||
| EFT (IEC 61000-4-4) | ±4 kV for Power Line | |||
| Surge (IEC 61000-4-5) | ±1 kV for Power Line | |||
| 전원 | ||||
| 역극성 보호 | Yes | |||
| 입력 범위 | +10 ~ +30 VDC | |||
| 소비 전력 | 3 W | |||
| 기구 | ||||
| 치수 (W x L x H) | 25 mm x 120 mm x 117 mm | |||
| 설치 | DIN-Rail 또는 Wall Mounting | |||
| 환경 | ||||
| 작동 온도 | -25 to +75 °C | |||
| 보관 온도 | -40 to +85 °C | |||
| 습도 | 10 to 95 % RH, Non-condensing | |||
| 모델명 | SG-3227 | |||
| IEPE | ||||
| 채널 | 2 | |||

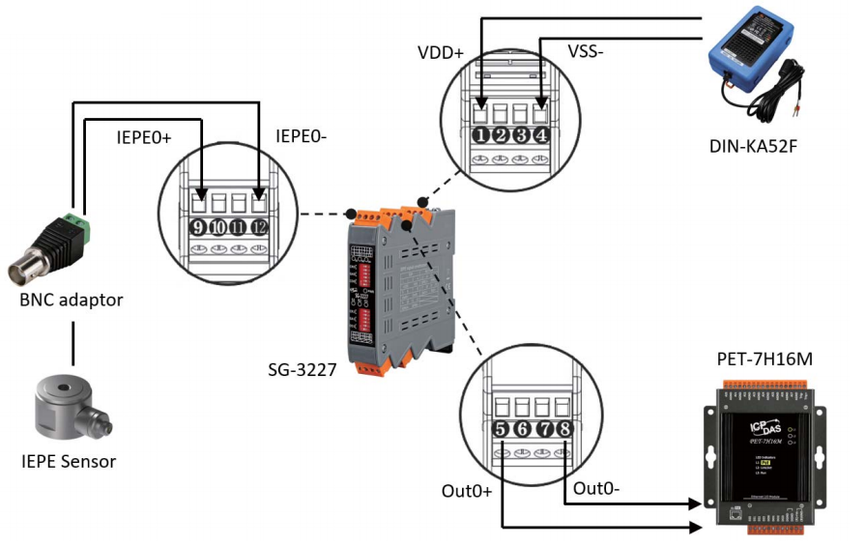

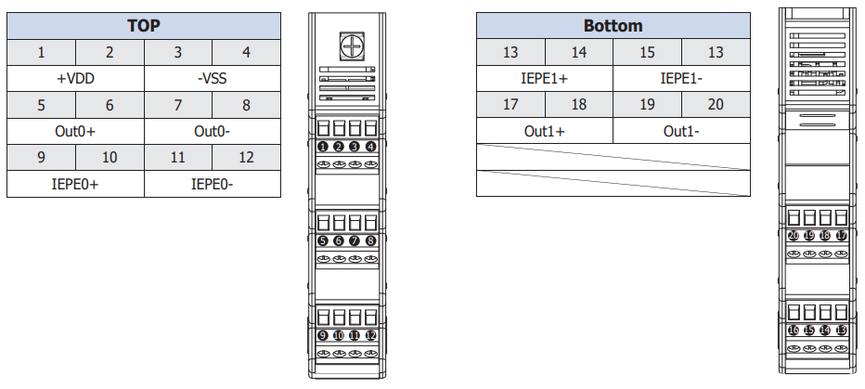

| 연결부 | 스크류 터미널 (암놈 BNC to 터미널 블록 어댑터 포함) | |||
| Excitation Current | 2 mA / 4mA / 6mA / 10mA | |||
| Gain | x1 / x10 / x100 for AC Coupling | |||
| Upper Cut-off Frequency | x1, x10 Gain : 80 kHz ; x100 Gain : 50 kHz |
|||
| Lower Cut-off Frequency | AC Coupling (0.1uF) : 1.6 Hz AC Coupling (1uF) : 0.2 Hz |
|||
| 아날로그 출력 (Analog Ouput) | ||||
| 채널 | 2 | |||
| 범위 | ±10 VDC | |||
| SG-3227 CR | 2-채널 IEPE 입력 신호 조절기 (RoHS) | |
