제품 상세보기

tM-SG4

제품명
tM-SG4
용도
신호 조절 모듈
특성
RS-485 pull-high/pull-low 및 종단 저항 모듈
제조사
ICPDAS(대만)

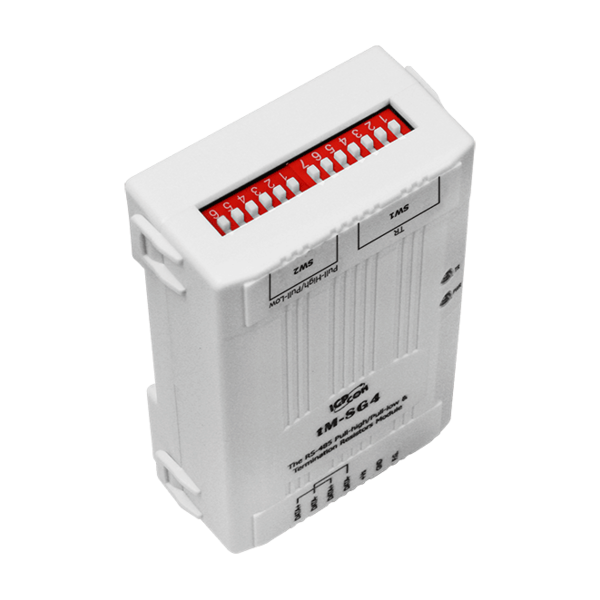

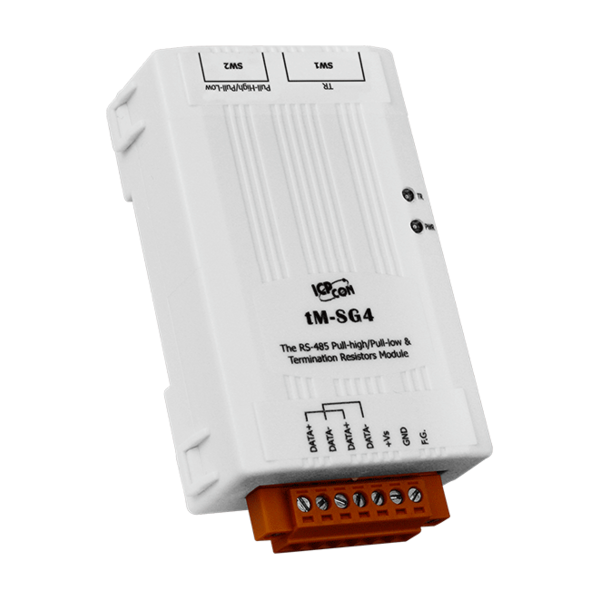

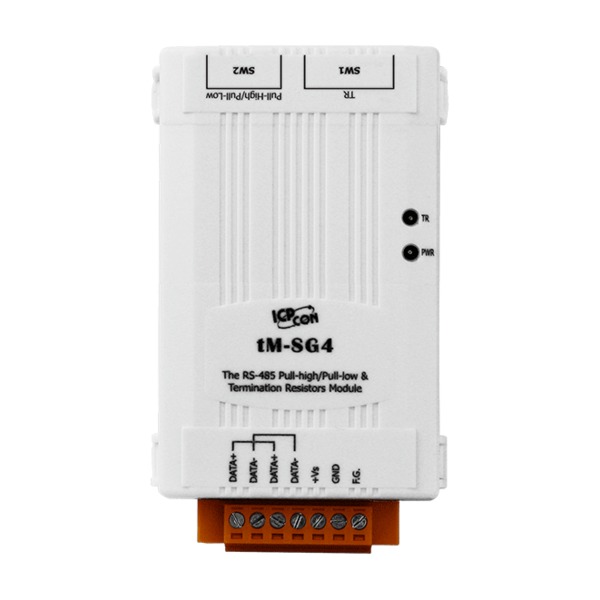

tM-SG4
RS-485 Pull-high/Pull-low 및 종단저항 모듈

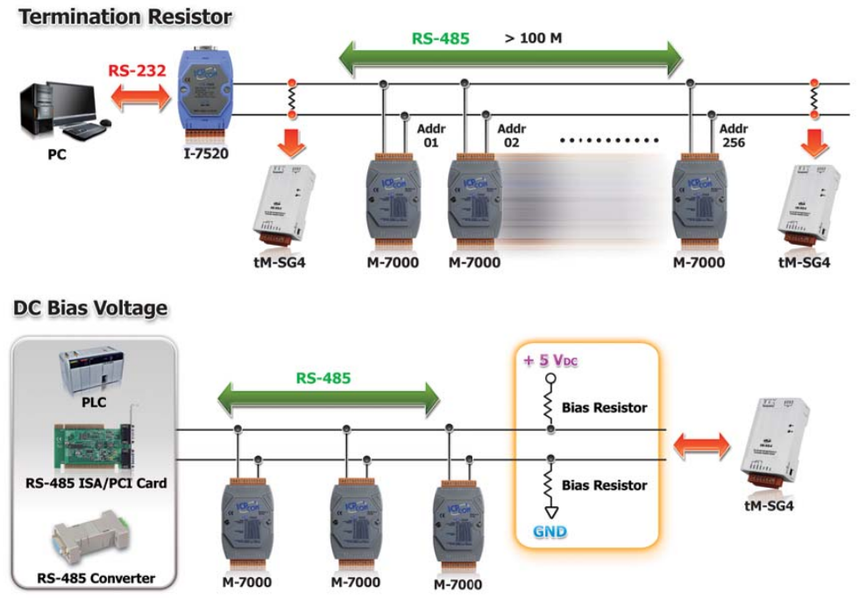

tM-SG4는 RS-485 네트워크의 통신 향상을 위해 사용되는 옵션 모듈입니다.
RS-485 네트워크에서 스위치 선택 가능한 풀 하이 및 풀 로우 저항(pull-high and pull-low resistors )을 제공합니다. 또한 사용자가 RS-485 네트워크에 쉽게 연결할 수있는 적절한 종단 저항을 선택할 수 있도록 15 단계 스위치 선택 가능한 종단 저항이 있습니다.
RS-485 네트워크가 100 미터를 넘지 않으면 종단 저항이 필요하지 않습니다. 그렇지 않으면 RS-485 네트워크의 양쪽 끝에 두 개의 종단 저항을 삽입해야 할 수도 있습니다. RS-485 네트워크에서 종단 저항의 값을 계산하는 것은 쉽지 않습니다.

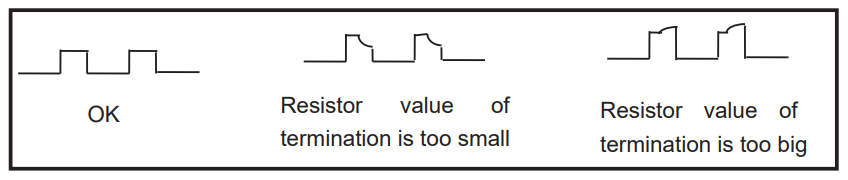

이를 수행하는 가장 좋은 방법은 오실로스코프를 사용하여 RS-485 신호를 직접 확인하는 것입니다.
RS-485 네트워크의 임피던스 일치가 정상이면 오실로스코프는 매우 멋진 구형파를 표시합니다.
이러한 구형파 신호가 왜곡되면 사용자는 RS-485 네트워크의 양쪽 끝에 두 개의 종단 저항을 삽입해야합니다.

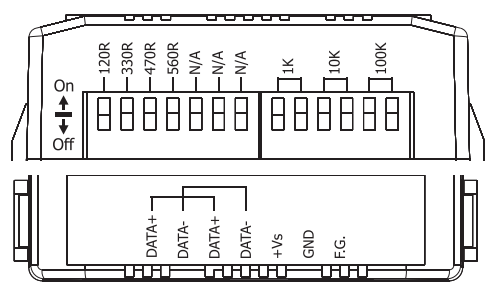

▪    선택 가능한 pull-high/pull-low 저항 스위치

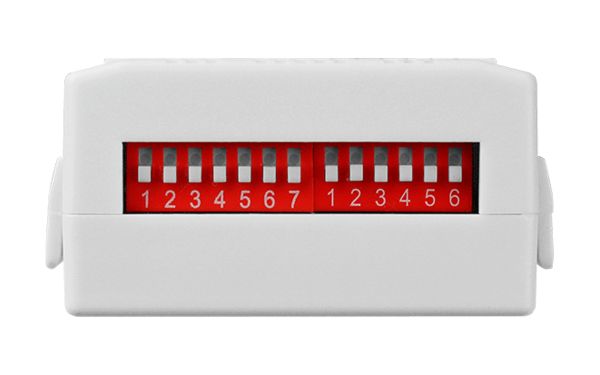

▪    15 단계 스위치 선택 가능한 종단 저항
▪    전원 / 종료 LED 표시기
▪    딘-레일(DIN-rail) 설치 가능
▪    비용 효율적(Cost-effective)
▪    넓은 작동 온도 범위 : -25 °C ~ +75 °C











모델명 tM-SG4
 RS-485 인터페이스

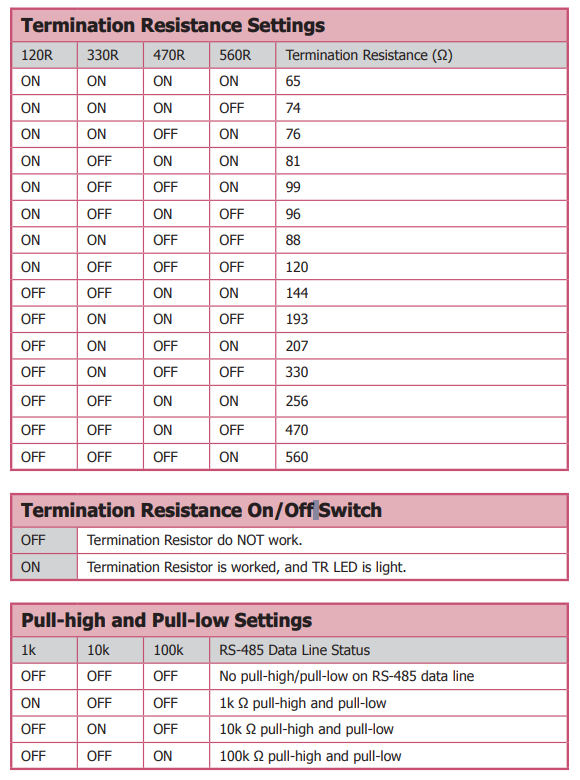

 Pull-high/Pull-low Resistance 1 kΩ, 10 kΩ, 100 kΩ, Switch-selectable
Termination Resistanc 15 Steps, 65 ~ 560 Ω
LED 표시기/디스플레이
전원 1 빨강 LED 전원 표시
종단 저항 1 녹색 LED 종단 표시
EMS 보호
ESD (IEC 61000-4-2)  ±4 kV Contact for Each Terminal
전원
역극성 보호  Yes
터미널 블록에서 전원 공급  +10 ~ +30 VDC
소비 전력  최대 0.5 W
기구
치수 (W x L x H) 52 mm x 87 mm x 27 mm
설치 DIN-Rail
환경
작동 온도 -25 to +75 °C
보관 온도 -40 to +85 °C
습도 10 to 90 % RH, Non-condensing















tM-SG4 CR RS-485 pull-high/pull-low 및 종단 저항 모듈 (RoHS)
