제품 상세보기

DNM-800 시리즈

제품명
DNM-800 시리즈
용도
소개 및 선택가이드
특성
전압 감쇠기 및 전류 변압기
제조사
ICPDAS(대만)



Voltage Attenuator and Current Transformer

DNM-800 시리즈는 고전압 애플리케이션에 사용하도록 설계된 전압 감쇠기(Voltage Attenuator) 전류 변압기(Current Trasformer)입니다.
전류를 +/-10 Vpp 감쇠 신호로 변환 할 수 있으므로 일반 전자 측정 장치에서 신호를 읽을 수 있습니다.
ICP DAS 전력계 제품 (PM-3033, PM-3133, PM-4324 등)에 비해 AC 신호 외에도 DNM-800 시리즈는 DC 신호도 변환 할 수 있습니다.
사용자는 M-7017R, I-87017RW 또는 ET-7217과 같은 적절한 ICP DAS 원격 I/O 모듈을 사용하여 DNM-800 시리즈를 통해 변환 된 +/-10 VDC 신호를 측정 할 수 있습니다.
그리고 M-7017RMS 또는 I-87017W-RMS 등을 사용하여 AC 신호를 측정합니다.
DNM-800 시리즈를 사용하면 각종 기계 및 AC/DC 모터의 전력 데이터를 쉽게 측정 및 검색 할 수 있으며 분석 된 데이터를 사용하여 고장 경고 시스템을 구축하는 모델을 개발할 수 있습니다.

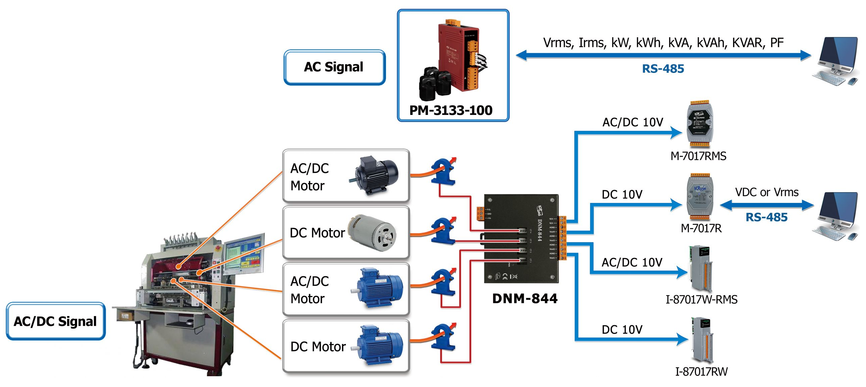

Applications

기계의 AC 또는 DC 모터의 작동 전류는 DN-844를 통해 +/-10 Vpp 감쇠 신호로 변환됩니다.
그런 다음 +/-10 Vpp 신호는 Modbus/RTU 프로토콜을 기반으로 변환되어 모든 종류의 PLC 또는 SCADA와 원활하게 통합됩니다.







Selection Guide

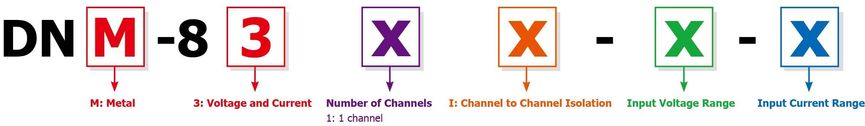

전압 감쇠기(Voltage Attenuator) 및 전류 변압기(Current Transformer)
금속 커버 비 금속 커버 입력 채널 입력 타입 입력 범위 CT 타입 케이블 출력
DNM-831I-100V-50A

DN-831I-100V-50A

1 x 전압,
1 x 전류
AC/DC ±100 Vpp, ±50 A Clip-on
Ø21 mm
1.5 m ±10 Vpp
DNM-831I-100V-200A

DN-831I-100V-200A

±100 Vpp, ±200 A
DNM-831I-100V-500A

DN-831I-100V-500A

±100 Vpp, ±500 A
DNM-831I-100V-1000A

DN-831I-100V-1000A

±100 Vpp, ±1000 A Clip-on
Ø40.5 mm
DNM-831I-100V-2000A

DN-831I-100V-2000A

±100 Vpp, ±2000 A
DNM-831I-600V-50A

- ±600 Vpp, ±50 A Clip-on
Ø21 mm
DNM-831I-600V-200A

- ±600 Vpp, ±200 A
DNM-831I-600V-500A

- ±600 Vpp, ±500 A
DNM-831I-600V-1000A

- ±600 Vpp, ±1000 A Clip-on
Ø40.5 mm
DNM-831I-600V-2000A

- ±600 Vpp, ±2000 A

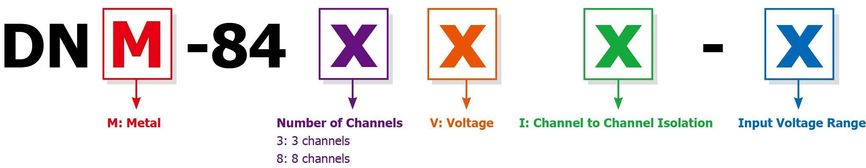

전압 감쇠기(Voltage Attenuator)
금속 커버 비 금속 커버 입력 채널 입력 타입 입력 범위 CT 타입 케이블 출력
- DN-843V-600V

3 x 전압 AC/DC ±600 Vpp N/A N/A ±10 Vpp
DNM-843VI-600V

DN-843VI-600V

DNM-843VI-800V

- ±800 Vpp
DNM-848VI-10V

DN-848VI-10V

8 x 전압 ±10 Vpp
DNM-848VI-80V

DN-848VI-80V

±80 Vpp
DNM-848VI-150V

DN-848VI-150V

±150 Vpp

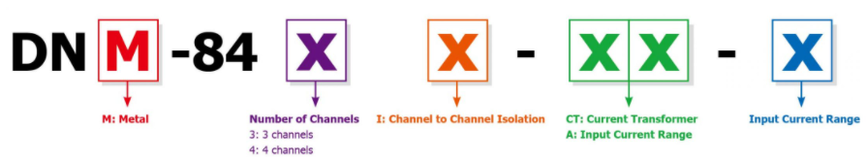

전류 변압기(Current Transforme)
금속 커버 비 금속 커버 입력 채널 입력 타입 입력 범위 CT 타입 케이블 출력
- DN-843I-CT-1

3 x 전류 AC/DC ±1 A Solid Core (closed) N/A ±1.6 Vpp
- DN-843I-CT-10

±10 A ±10 Vpp
- DN-843I-CT-20

±20 A ±10 Vpp
- DN-843I-CT-50

±50 A ±4 Vpp
DNM-844-50A

- 4 x 전류 ±50 A Clip-on
Ø21 mm
1.5 m ±10 Vpp
DNM-844-200A

- ±200 A
DNM-844-500A

- ±500 A
DNM-844-1000A

- ±1000 A Clip-on
Ø40.5 mm
DNM-844-2000A

- ±2000 A
