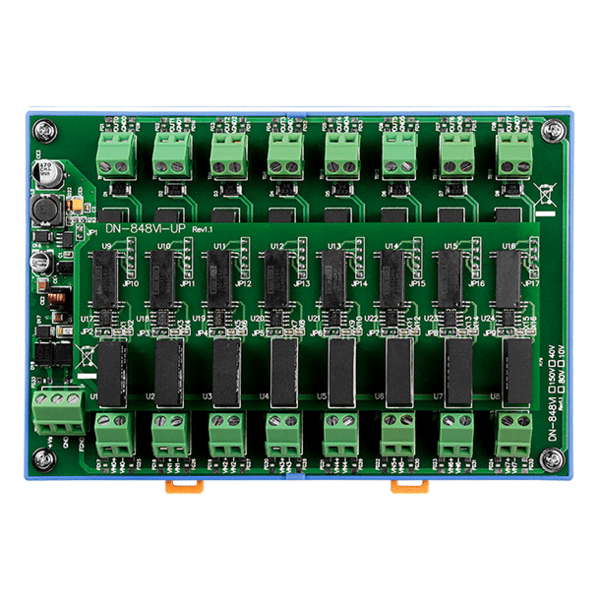

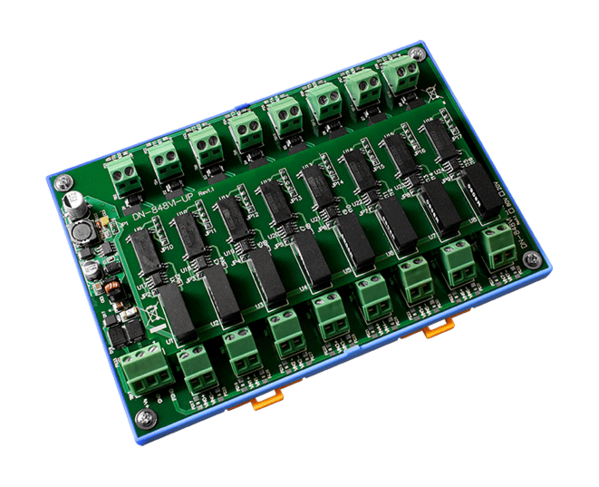

DN-848VI-10V / DN-848VI-80V / DN-848VI-150V
8-채널 전압 감쇠기 with 채널간 절연
DN-843V / DN-843VI 시리즈 및 DN-848VI 시리즈는 전압 입력 감쇠기입니다.
최대 입력 범위는 ±80V ~ ±600V이며 ±10V로 감쇠 할 수 있습니다.
"I"버전은 입력에서 출력으로 또는 채널에서 채널로의 노이즈 간섭을 피하기 위해 3000 VDC 내부 모듈 절연 및 3000 VDC 채널 대 채널 절연을 제공합니다.
I-7017 및 I-87017 등과 같은 아날로그 입력 모듈과 함께 사용하여 고전압을 측정 할 수 있습니다.
▪ AC/DC Source 입력
▪ 고전압 입력 측정
▪ 선형 감쇠 비율(Linear Attenuation Ratio)
▪ 높은 입력 임피던스
▪ DN-848VI-10V, DN-848VI-80V 및 DN-848VI-150V를 위한 채널 간 절연(Channel to Channel Isolation)
▪ 4kV ESD 보호
▪ 3kV 서지 보호
▪ RoHS 준수
▪ 작동 온도 : -25 °C ~ +75 °C
▪ 손쉬운 배선 연결
모델명 | DN-843V-600V | DN-843VI-600V | DN-848VI-10V | DN-848VI-80V | DN-848VI-150V |
아날로그 입력 | |||||
채널 | 3 | 3 | 8 | 8 | 8 |
타입 | AC/DC 전압 | ||||
범위 | ±600 Vpp | ±10 Vpp | ±80 Vpp | ±150 Vpp | |
정확도 | 1% of FSR | ||||
주파수 대역폭 | 100 KHz | 30 KHz | |||
입력 임피던스 | >1 MΩ | ||||
채널-to-채널 절연 | - | 3000 VDC | |||
모듈 내부 절연 | - | 3000 VDC | |||
아날로그 출력 | |||||
채널 | 3 | 3 | 8 | 8 | 8 |
입력 타입 | AC/DC 전압 | ||||
출력 범위 | ±10 Vpp | ||||
EMS 보호 | |||||
ESD (IEC 61000-4-2) | ±4 kV 접점 for 전원선, 입력 및 출력 채널, ±8 kV 공기 for 무작위점 | ||||
Surge (IEC 61000-4-5) | ±3 kV for 전원선 | ||||
전원 | |||||
입력 범위 | +10 ~ +24 VDC | ||||
소비 전력 | 0.56 W | 3.87 W | 9.2 W | ||
기구 | |||||
케이스 | 플라스틱 | ||||
치수 (W x L x D) | 174 mm x 122 mm x 25 mm | 174 mm x 122 mm x 33 mm | |||

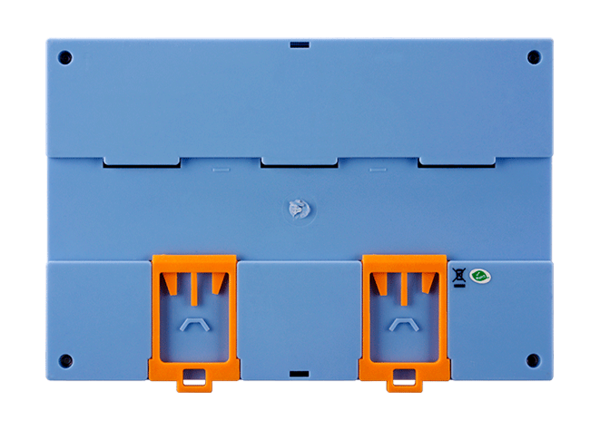

설치 | DIN-Rail Mounting | ||||
환경 | |||||
작동 온도 | -25 to +75 °C | ||||
보관 온도 | -30 to +75 °C | ||||
습도 | 10 to 90 % RH, Non-condensing |
DN-843V-600V CR | 3-채널 전압 감쇠기(Voltage Attenuator) (600V) (RoHS) | ||||
DN-843VI-600V CR | 3-채널 전압 감쇠기(Voltage Attenuator) (600V) with 채널-to-채널 절연 (RoHS) | ||||
DN-848VI-10V CR | 8-채널 전압 감쇠기(Voltage Attenuator) (10V) with 채널-to-채널 절연 (RoHS) | ||||
DN-848VI-80V CR | 8-채널 전압 감쇠기(Voltage Attenuator) (80V) with 채널-to-채널 절연 (RoHS) | ||||
DN-848VI-150V CR | 8-채널 전압 감쇠기(Voltage Attenuator) (150V) with 채널-to-채널 절연 (RoHS) |
