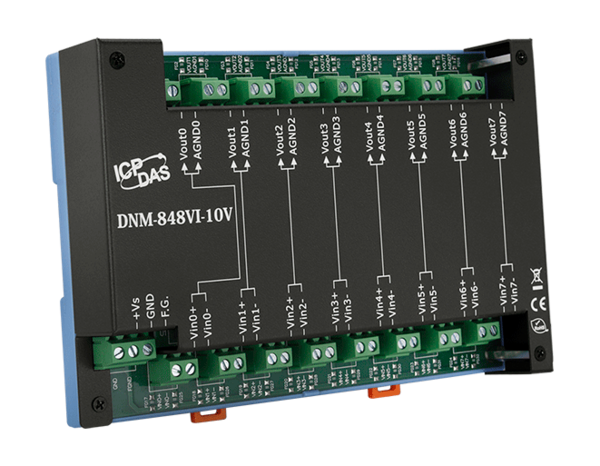

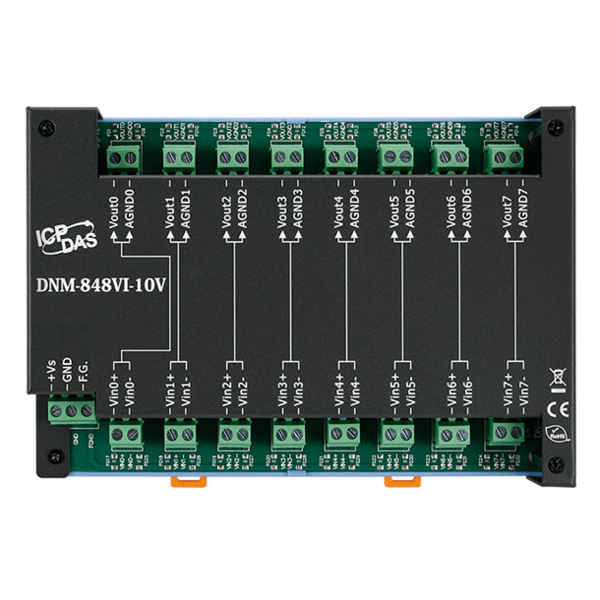

DNM-848VI-10V

제품명
DNM-848VI-10V
용도
전압 감쇠기(금속 케이스)
특성
8-채널 전압 감쇠기(10V) with 채널 간 절연
제조사
ICPDAS(대만)

DNM-848VI-10V / DNM-848VI-80V / DNM-484VI-150V
8-채널 전압 감쇠기 with 채널간 절연 (금속 케이스)











DNM-843VI 및 DNM-848VI 시리즈전압 입력 감쇠기입니다.
최대 입력 범위는 ±80V ~ ±800V이며 ±10V로 감쇠 할 수 있습니다.
입력에서 출력으로 또는 채널에서 채널로의 노이즈 간섭을 피하기 위해 3000 VDC 내부 모듈 절연 및 3000 VDC 채널 대 채널 절연을 제공합니다.
I-7017, I-87017, M-7017RMS 및 I-87017W-RMS 등과 같은 아날로그 입력 모듈과 함께 사용하여 고전압을 측정 할 수 있습니다.






▪    AC/DC Source 입력
▪    고전압 입력 측정
▪    선형 감쇠 비율(Linear Attenuation Ratio)
▪    높은 입력 임피던스
▪    채널 간 절연(Channel to Channel Isolation)
▪    4kV ESD 보호
▪    3kV 서지 보호
▪    RoHS 준수
▪    작동 온도 : -25 °C ~ +75 °C
▪    손쉬운 배선 연결













모델명 DNM-843VI-600V DNM-843VI-800V DNM-848VI-10V DNM-848VI-80V DNM-848VI-150V
 아날로그 입력
채널 3 3 8 8 8
타입 AC/DC 전압
범위 ±600 Vpp ±800 Vpp ±10 Vpp ±80 Vpp ±150 Vpp
정확도 1% of FSR
주파수 대역폭 100 KHz  30 KHz
입력 임피던스 >1 MΩ
채널-to-채널 절연 3000 VDC
모듈 내부 절연 3000 VDC
 아날로그 출력
채널 3 3 8 8 8
입력 타입 AC/DC 전압
출력 범위 ±10 Vpp
EMS 보호
ESD (IEC 61000-4-2)  ±4 kV 접점 for 전원선, 입력 및 출력 채널, ±8 kV 공기 for 무작위점
Surge (IEC 61000-4-5) ±3 kV for 전원선
전원
입력 범위  +10 ~ +24 VDC
소비 전력  0.56 W  9.2 W
기구
케이스 플라스틱
치수 (W x L x D) 174 mm x 122 mm x 25 mm  174 mm x 122 mm x 35 mm

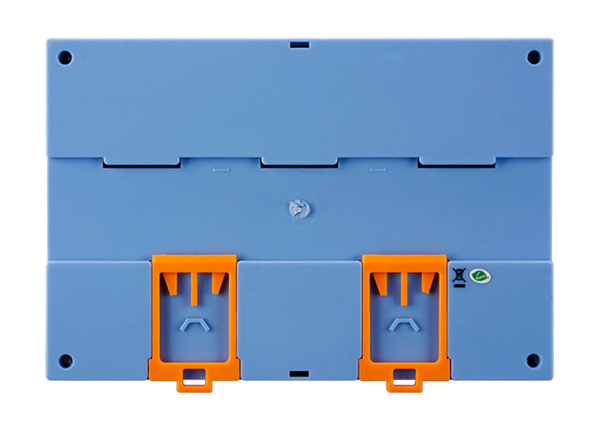

설치 DIN-Rail Mounting
환경
작동 온도 -25 to +75 °C
보관 온도 -30 to +75 °C
습도 10 to 90 % RH, Non-condensing

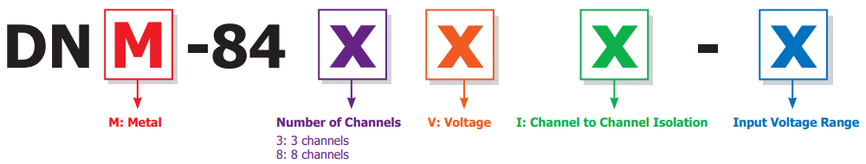

DNM-843VI-600V CR 3-채널 전압 감쇠기(Voltage Attenuator) (600V) with 채널-to-채널 절연, 금속 케이스 (RoHS)
DNM-843VI-800V CR 3-채널 전압 감쇠기(Voltage Attenuator) (800V) with 채널-to-채널 절연, 금속 케이스 (RoHS)
DNM-848VI-10V CR 8-채널 전압 감쇠기(Voltage Attenuator) (10V) with 채널-to-채널 절연, 금속 케이스 (RoHS)
DNM-848VI-80V CR 8-채널 전압 감쇠기(Voltage Attenuator) (80V) with 채널-to-채널 절연, 금속 케이스 (RoHS)
DNM-848VI-150V CR 8-채널 전압 감쇠기(Voltage Attenuator) (150V) with 채널-to-채널 절연, 금속 케이스 (RoHS)
