ZT-2017

제품명
ZT-2017
용도
ZigBee 라우터 모듈
특성
ZigBee 무선 8-채널 아날로그 입력
제조사
ICPDAS(대만)

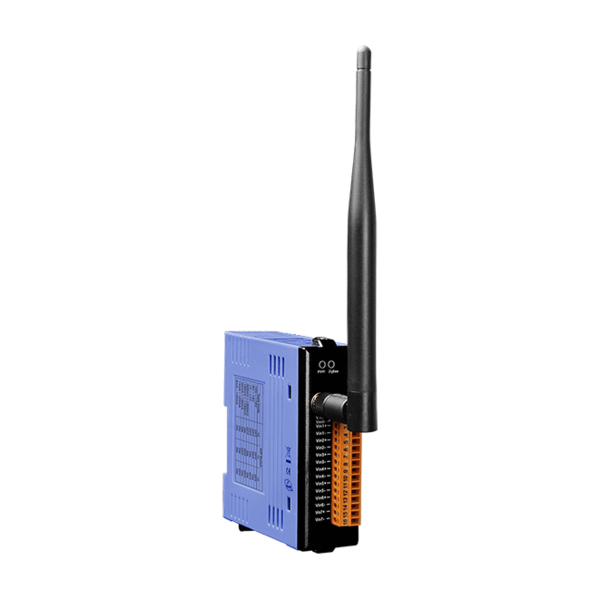

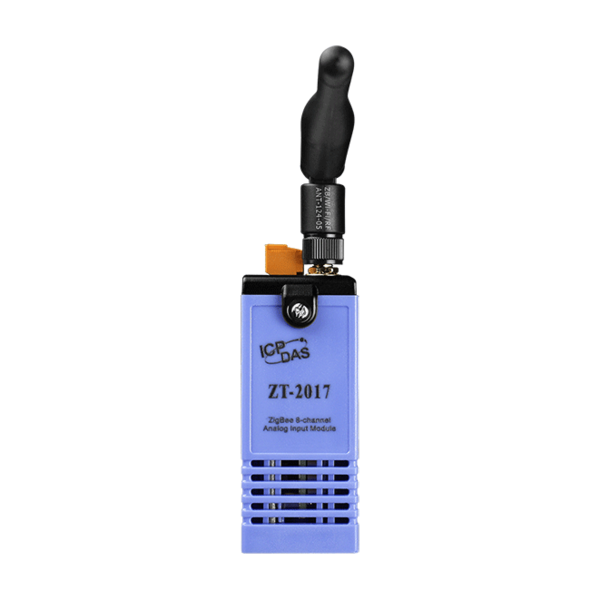

ZT-2017
ZigBee 무선 8-채널 아날로그 입력 모듈 with 고전압 보호













ZigBee무선 개인 영역 네트워크 (WPAN ; Wireless Personal Area Networks)에 대한 IEEE 802.15.4 표준을 기반으로하는 사양입니다. ZigBee는 ISM 무선 대역에서 작동합니다. 산업용 제어, 의료 데이터 수집, 연기 및 침입자 경고, 빌딩 자동화 및 홈 자동화 등을 위한 범용, 저렴, 자체 구성(self -organizing), 메시 네트워크(mesh network)를 정의합니다.



ZT-2017은 무선 16비트, 8채널 차동 아날로그 입력 ZigBee 모듈입니다.
모든 아날로그 채널에서 프로그래밍 가능한 입력 범위 (±150mV, ±500mV, ±1V, ±5V, ± 10V, ±20 mA)를 제공합니다.
각 아날로그 채널은 개별 입력 범위에 대해 구성 할 수 있으며 240Vrms의 높은 과전압 보호 기능이 있습니다.

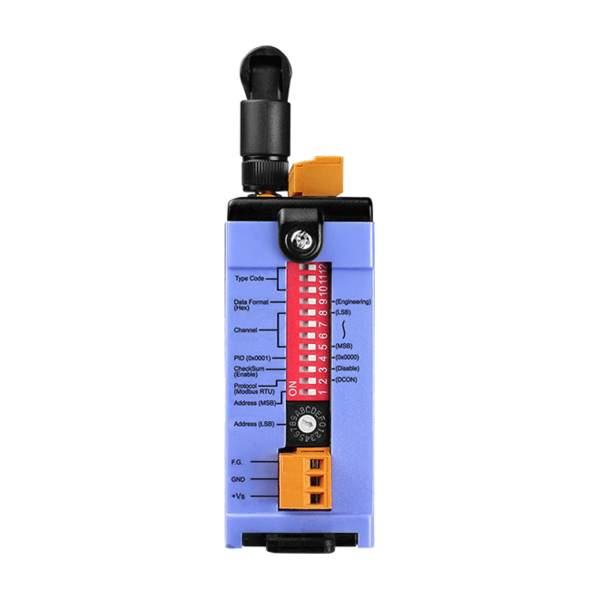

사용자는 로터리 및 DIP 스위치 조합을 사용하여 모듈 주소, 프로토콜, 체크섬, ZT-PID, ZT 채널 및 유형 코드 설정을 쉽게 구성 할 수 있습니다.









▪   ISM 2.4GHz 작동 주파수
▪   IEEE802.15.4/ZigBee 사양 완벽 준수 (ZigBee Pro / ZigBee 2007)
▪   최대 700 미터의 무선 전송 범위 (가시선 ; Line of Sight)
▪   간편한 구성을 위한 외부 DIP 및 회전 스위치
▪   GUI 구성 소프트웨어 (Windows 버전)
▪   8개의 차동 아날로그 입력 채널 (mV, V)
▪   개별 채널 구성
▪   최대 240Vrms의 과전압 보호
▪   ±4kV ESD 보호 (각 터미널에 대해 접점)
▪   DIN- 레일 장착 가능
▪   작동 온도 : -25 °C ~ +75 °C





모델명 ZT-2017
 통신 및 인터페이스
 무선 표준 ZigBee 2007 Pro
 전송 전력 11 dBm (FCC Certificated) ( 최대 19 dBm)
 안테나 2.4 GHz - 5 dBi 무지향성 안테나(Omni-directional Antenna)
전송 범위(LOS) 700 m (Typical)
인증 CE/FCC, FCC ID
ZigBee 네트워크 최대 슬레이브 255
ZB-100R/ZB-100T 지원 -
프로토콜 DCON 및 Modbus RTU 프로토콜 지원
듀얼 워치독 Yes, 모듈 (1.6 초), 통신 (프로그래머블)

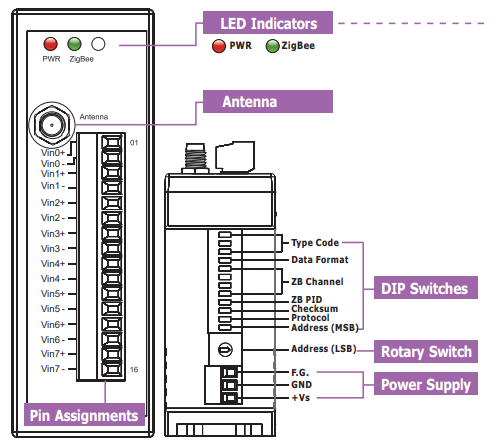

LED 표시기/디스플레이
ZigBee 통신 1 LED, 초록
Power 1 LED, 빨강
절연 (Isolation)
 Intra-module Isolated, Field-to-Logic  3000 VDC
EMS 보호
ESD (IEC 61000-4-2)  Yes
EFT (IEC 61000-4-4) Yes
Surge ( IEC 61000-4-5) Yes
전원
입력 전압 범위  +10 ~ +30 VDC
소비 전력  1.7 W (최대)
기구
가연성 난연 재료 (UL 94V-0 레벨)
치수 (L x W x H) 87 mm x 33 mm x 110 mm
설치 DIN-Rail
환경
작동 온도 -25 to +75 °C
보관 온도 -30 to +80 °C
습도 10 to 90 % RH, Non-condensing





모델명 ZT-2017

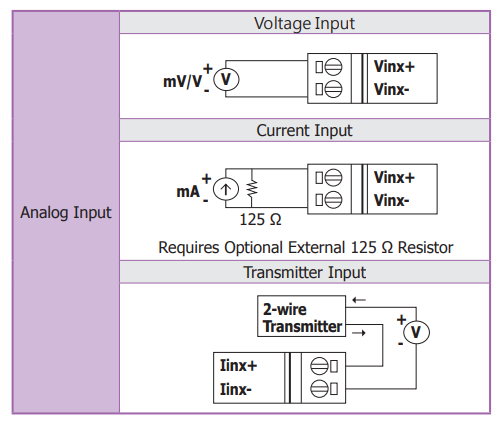

 아날로그 입력

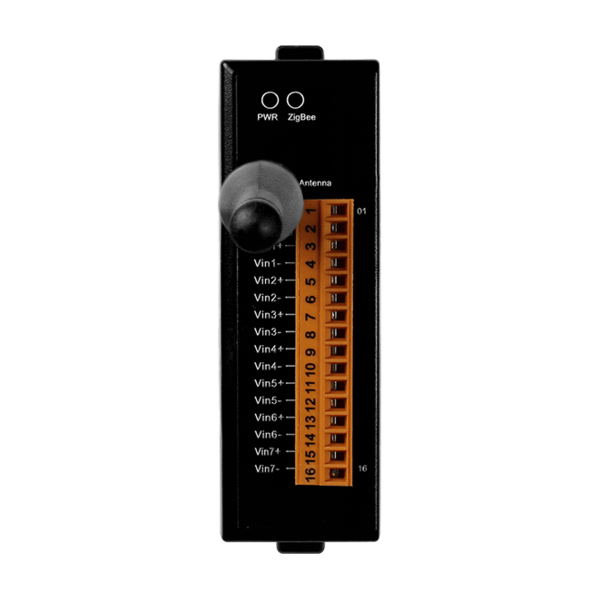

 입력 채널 8 Differential Input Types ±10 V, ±5 V,
입력 타입 ±10 V, ±5 V, ±1 V, ±500 mV, ±150 mV
±20 mA (전류 입력에는 외부 125 Ω 저항 필요)
해상도 16-bit
정확도 ±0.1 % of FSR
샘플링 속도 10 Samples/Sec. (Total)
-3dB Bandwidth 15.7 Hz
Common Mode Rejection 86 dB
Normal Mode Rejection 100 dB
입력 임피던스 >2 MΩ
과전압 보호 240 Vrms
개별 채널 구성 Yes















 ZT-2017 CR 무선 8-채널 아날로그 입력 모듈 with 과전압 보호 (ZigBee Router) (RoHS)
중요 사항 :

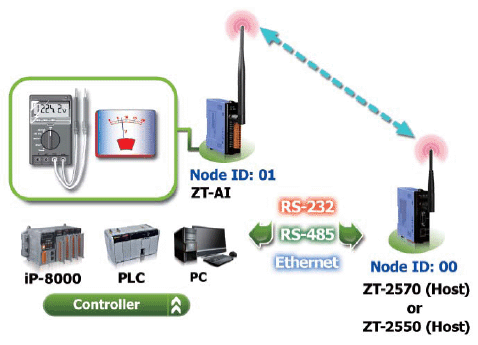

Zigbee Data Acquisition 모듈은 데이터 전송 경로를 조정하기 위해 Zigbee 호스트 컨버터가 필요합니다.
Zigbee Data Acquisition 제품 구매시 ZT-2550, ZT-2570 ZigBee 호스트 컨버터를 주문하는 것을 잊지 마십시오.




 ZT-2550 CR RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS)
 ZT-2570 CR Ethernet/RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS)
 ZT-2510 CR ZigBee 리피터 (Slave, ZigBee Router) (RoHS)
 외부 안테나 2.4GHz 외부 안테나, RP SMA Male (Plug)
 연장 케이블 3S00x-1, RG58A/U x 미터 길이 RP-SMA male to RP-SMA Female
