ZT-2024
ZigBee 무선 4-채널 아날로그 출력 모듈
ZigBee는 무선 개인 영역 네트워크 (WPAN ; Wireless Personal Area Networks)에 대한 IEEE 802.15.4 표준을 기반으로하는 사양입니다. ZigBee는 ISM 무선 대역에서 작동합니다. 산업용 제어, 의료 데이터 수집, 연기 및 침입자 경고, 빌딩 자동화 및 홈 자동화 등을 위한 범용, 저렴, 자체 구성(self -organizing), 메시 네트워크(mesh network)를 정의합니다.

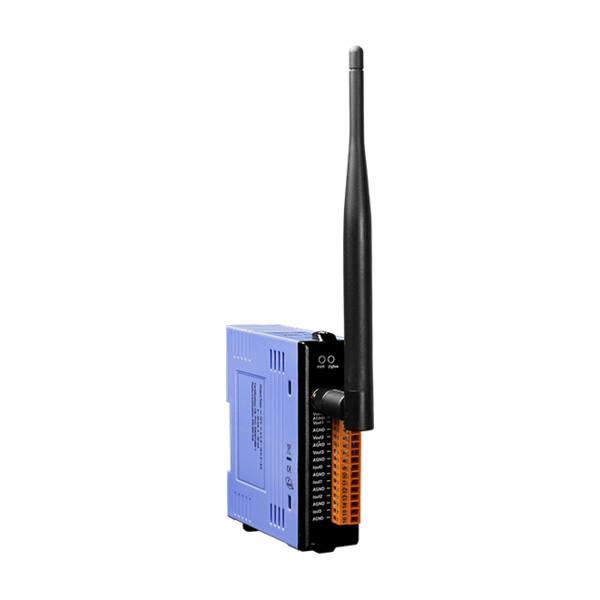

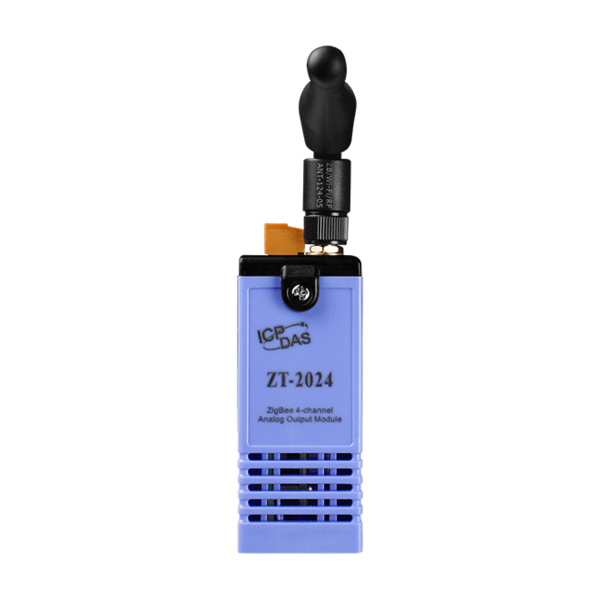

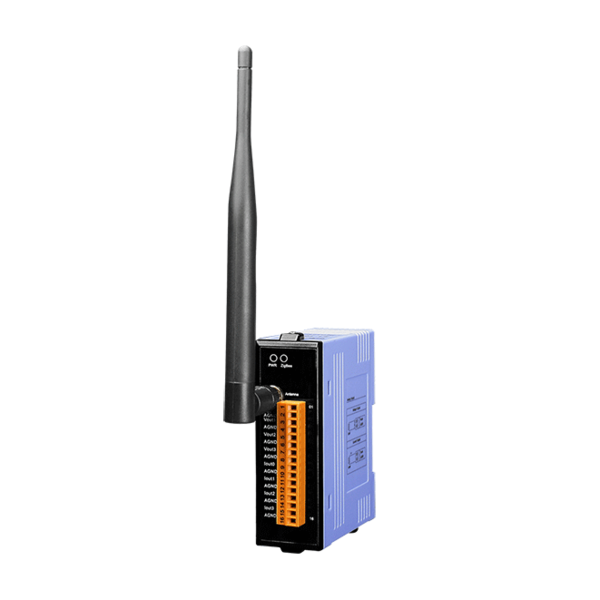

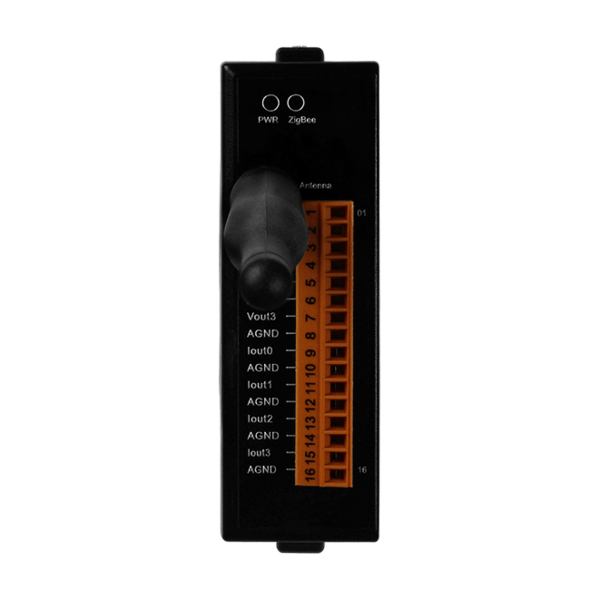

ZT-2024는 12-bit, 4-채널 아날로그 출력 무선 ZigBee 모듈입니다.
모든 채널에 프로그래밍 가능한 출력 범위(0~+10 VDC, -10 VDC~+10 VDC, 0~+5 VDC, -5 VDC~+5 VDC, 0~+20 mA 또는 +4 mA~+20 mA 포함)를 제공합니다.
전원 켜기 값(power-on value)과 안전 값(safe value)을 구성하는 옵션도 있습니다.

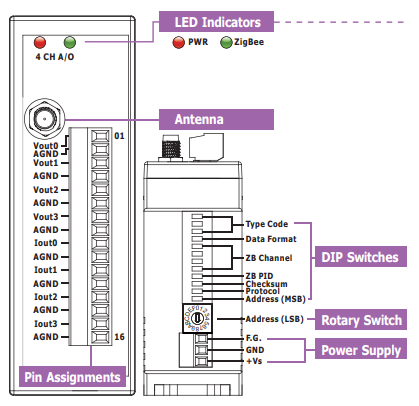

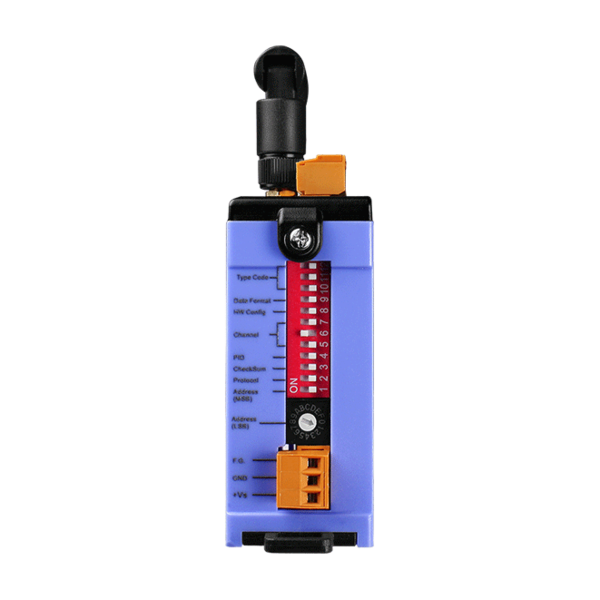

모듈 주소, 프로토콜, 체크섬, ZT-PID, ZT 채널 및 유형 코드 설정은 로터리 및 DIP 스위치의 조합을 사용하여 쉽게 구성 할 수 있습니다.
▪ ISM 2.4GHz 작동 주파수
▪ IEEE802.15.4/ZigBee 사양 완벽 준수 (ZigBee Pro / ZigBee 2007)
▪ 최대 700 미터의 무선 전송 범위 (가시선 ; Line of Sight)
▪ 간편한 구성을 위한 외부 DIP 및 회전 스위치
▪ GUI 구성 소프트웨어 (Windows 버전)
▪ 8개의 차동 전류 입력 채널 (V, mA)
▪ 파워-온 값( Power-on Value) 설정
▪ 안전 값(Safe Value) 설정
▪ ±4kV ESD 보호 (각 터미널에 대해 접점)
▪ DIN- 레일 장착 가능
▪ 작동 온도 : -25 °C ~ +75 °C
모델명 | ZT-2024 | |
통신 및 인터페이스 | ||
무선 표준 | ZigBee 2007 Pro | |
전송 전력 | 11 dBm (FCC Certificated) ( 최대 19 dBm) | |
안테나 | 2.4 GHz - 5 dBi 무지향성 안테나(Omni-directional Antenna) | |
전송 범위(LOS) | 700 m (Typical) | |
인증 | CE/FCC, FCC ID | |
ZigBee 네트워크 최대 슬레이브 | 255 | |
ZB-100R/ZB-100T 지원 | - | |
프로토콜 | DCON 및 Modbus RTU 프로토콜 지원 | |
듀얼 워치독 | Yes, 모듈 (1.6 초), 통신 (프로그래머블) | |
LED 표시기/디스플레이 | ||
ZigBee 통신 | 1 LED, 초록 | |
Power | 1 LED, 빨강 | |
절연 (Isolation) | ||
Intra-module Isolated, Field-to-Logic | 2500 VDC | |
EMS 보호 | ||
ESD (IEC 61000-4-2) | Yes | |
EFT (IEC 61000-4-4) | Yes | |
Surge ( IEC 61000-4-5) | Yes | |
전원 | ||
입력 전압 범위 | +10 ~ +30 VDC | |
소비 전력 | 2.2 W (최대) | |
기구 | ||
가연성 | 난연 재료 (UL 94V-0 레벨) | |
치수 (L x W x H) | 87 mm x 33 mm x 110 mm | |
설치 | DIN-Rail | |
환경 | ||
작동 온도 | -25 to +75 °C | |
보관 온도 | -30 to +80 °C | |
습도 | 10 to 90 % RH, Non-condensing |
모델명 | ZT-2024 | |

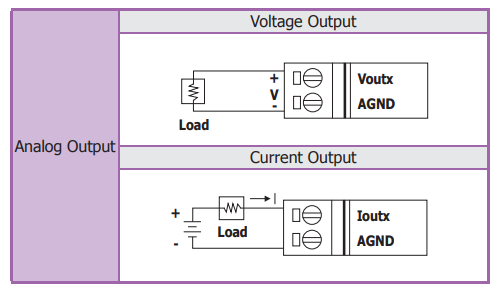

아날로그 출력 | ||
출력 채널 | 4 | |
출력 타입 | 0 ~ +10 VDC, -10 VDC ~ +10 VDC, 0 ~ +5 VDC, -5 VDC ~ +5 VDC, 0 ~ +20 mA, +4 mA ~ +20 mA | |
해상도 | 12-bit | |
정확도 | ±0.1 % of FSR | |
Programmable Output Slope | 0.125 to 2048 mA/ second | |
0.0625 to 1024 V/ second | ||
전압 출력 용량 | 10 V @ 10 mA | |
전류 부하 저항 | External +24 V power : 1050 Ω | |
파워-온 값 | Yes | |
안전 값 | Yes |
ZT-2024 CR | 무선 4-채널 전류,전압 출력 모듈 (ZigBee Router) (RoHS) | |

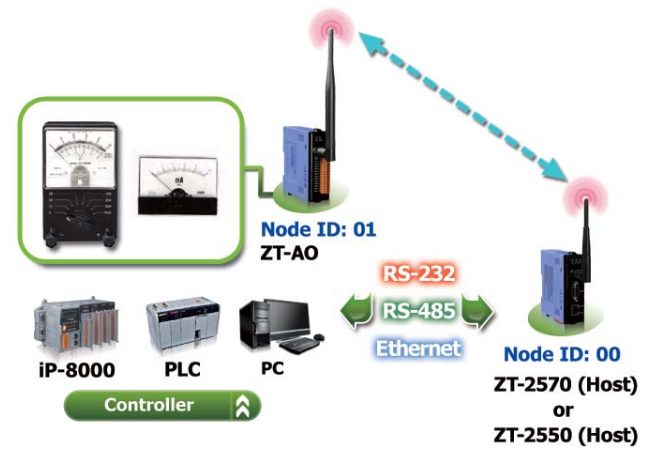

중요 사항 : Zigbee Data Acquisition 모듈은 데이터 전송 경로를 조정하기 위해 Zigbee 호스트 컨버터가 필요합니다. Zigbee Data Acquisition 제품 구매시 ZT-2550, ZT-2570 ZigBee 호스트 컨버터를 주문하는 것을 잊지 마십시오. |
ZT-2550 CR | RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS) | |
ZT-2570 CR | Ethernet/RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS) | |
ZT-2510 CR | ZigBee 리피터 (Slave, ZigBee Router) (RoHS) | |
외부 안테나 | 2.4GHz 외부 안테나, RP SMA Male (Plug) | |
연장 케이블 | 3S00x-1, RG58A/U x 미터 길이 RP-SMA male to RP-SMA Female |
