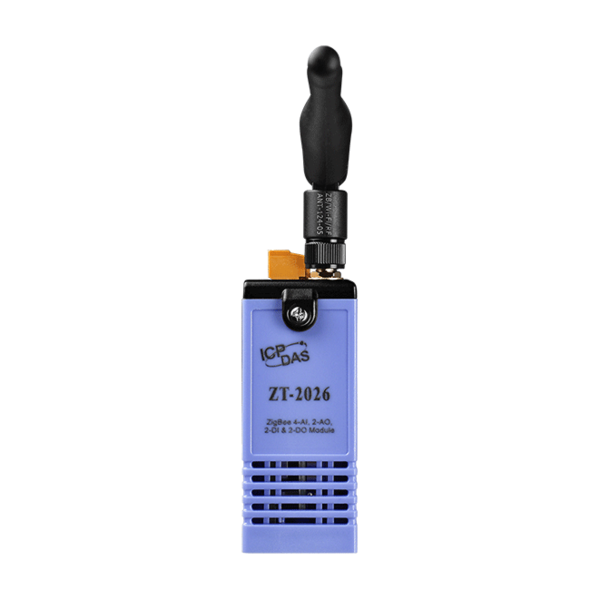

ZT-2026
ZigBee 무선 4-채널 전압 출력, 2-채널 전압 출력, 2-채널 디지털 입력 및 2-채널 디지털 출력 모듈
ZigBee는 무선 개인 영역 네트워크 (WPAN ; Wireless Personal Area Networks)에 대한 IEEE 802.15.4 표준을 기반으로하는 사양입니다. ZigBee는 ISM 무선 대역에서 작동합니다. 산업용 제어, 의료 데이터 수집, 연기 및 침입자 경고, 빌딩 자동화 및 홈 자동화 등을 위한 범용, 저렴, 자체 구성(self -organizing), 메시 네트워크(mesh network)를 정의합니다.

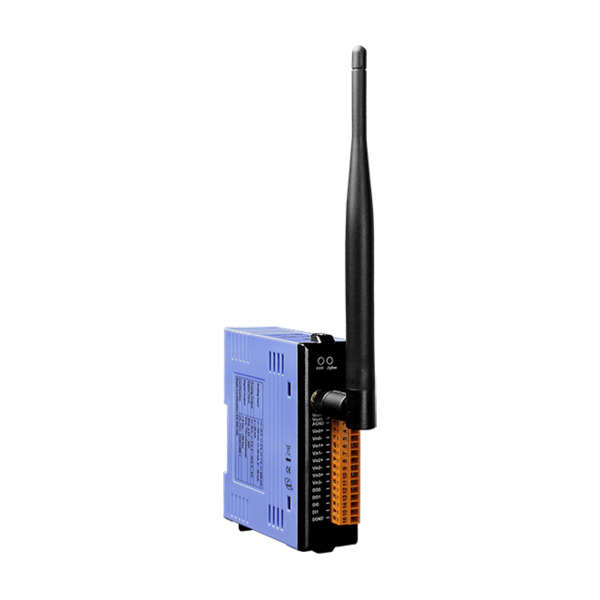

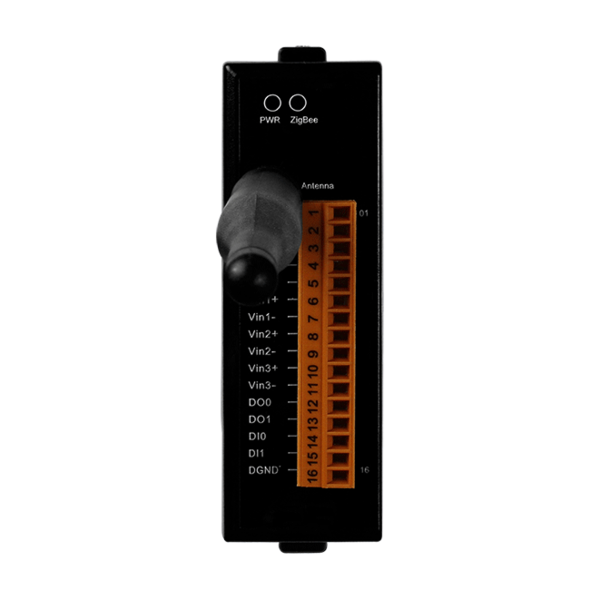

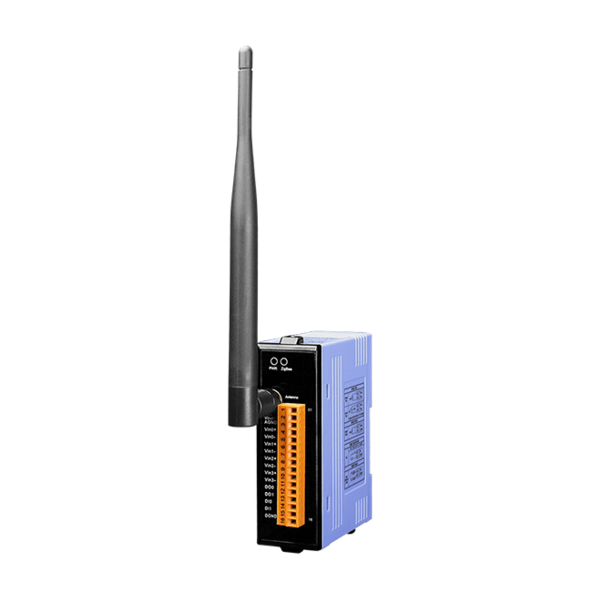

ZT-2026은 4개의 차동 아날로그 입력 채널(전류 입력 시에는 외부 125Ω 저항이 필요함), 2개의 아날로그 출력 채널, 2개의 디지털 입력 채널 및 2개의 디지털 출력 채널을 제공하는 무선 ZigBee 모듈입니다.
아날로그 입력 및 출력 범위는 프로그래밍 가능합니다.
각 아날로그 입력 채널은 개별 범위로 구성 할 수 있으며 각각 240Vrms 과전압 보호 기능이 있습니다.
전원 켜기 값과 안전한 값에 대한 옵션도 있습니다.

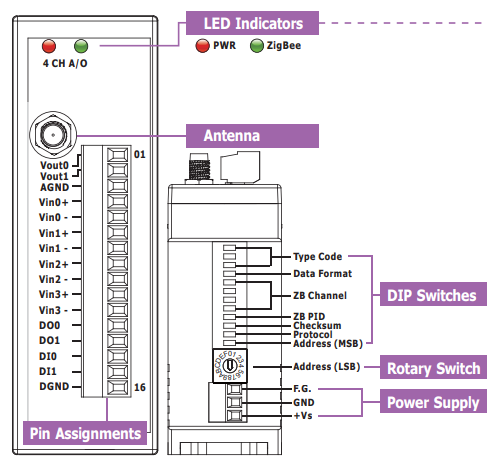

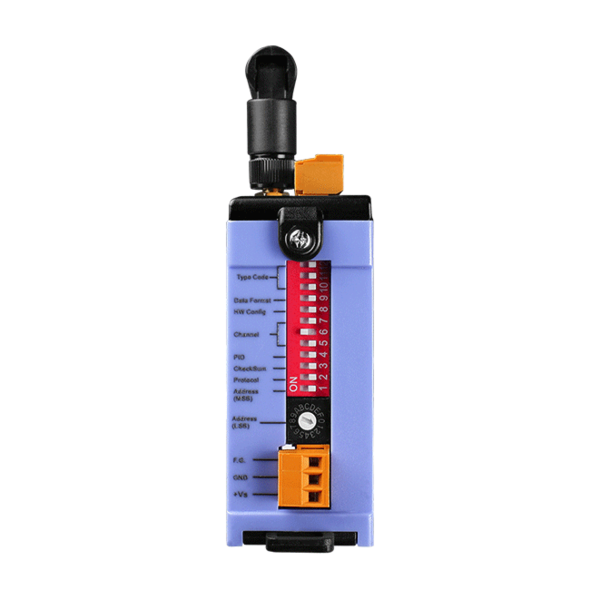

사용자는 로터리 및 DIP 스위치 조합을 사용하여 모듈 주소, 프로토콜, 체크섬, ZT-PID, ZT 채널 및 유형 코드 설정을 쉽게 구성 할 수 있습니다.
▪ ISM 2.4GHz 작동 주파수
▪ IEEE802.15.4/ZigBee 사양 완벽 준수 (ZigBee Pro / ZigBee 2007)
▪ 최대 700 미터의 무선 전송 범위 (가시선 ; Line of Sight)
▪ 간편한 구성을 위한 외부 DIP 및 회전 스위치
▪ GUI 구성 소프트웨어 (Windows 버전)
▪ 4-채널 AI, 2-채널 AO, 2-채널 DI 및 2-채널 DO
▪ 개별 채널 구성
▪ 최대 240 Vrms 과전압 보호
▪ 파워-온 값( Power-on Value) 설정
▪ 안전 값(Safe Value) 설정
▪ ±4kV ESD 보호 (각 터미널에 대해 접점)
▪ DIN- 레일 장착 가능
▪ 작동 온도 : -25 °C ~ +75 °C
모델명 | ZT-2026 | |
통신 및 인터페이스 | ||
무선 표준 | ZigBee 2007 Pro | |
전송 전력 | 11 dBm (FCC Certificated) ( 최대 19 dBm) | |
안테나 | 2.4 GHz - 5 dBi 무지향성 안테나(Omni-directional Antenna) | |
전송 범위(LOS) | 700 m (Typical) | |
인증 | CE/FCC, FCC ID | |
ZigBee 네트워크 최대 슬레이브 | 255 | |
ZB-100R/ZB-100T 지원 | - | |
프로토콜 | DCON 및 Modbus RTU 프로토콜 지원 | |
듀얼 워치독 | Yes, 모듈 (1.6 초), 통신 (프로그래머블) | |
LED 표시기/디스플레이 | ||
ZigBee 통신 | 1 LED, 초록 | |
Power | 1 LED, 빨강 | |
절연 (Isolation) | ||
Intra-module Isolated, Field-to-Logic | 2500 VDC (AI, AO, DI 및 DO 용) | |
EMS 보호 | ||
ESD (IEC 61000-4-2) | Yes | |
EFT (IEC 61000-4-4) | Yes | |
Surge ( IEC 61000-4-5) | Yes | |
전원 | ||
입력 전압 범위 | +10 ~ +30 VDC | |
소비 전력 | 2.1 W (최대) | |
기구 | ||
가연성 | 난연 재료 (UL 94V-0 레벨) | |
치수 (L x W x H) | 87 mm x 33 mm x 110 mm | |
설치 | DIN-Rail | |
환경 | ||
작동 온도 | -25 to +75 °C | |
보관 온도 | -30 to +80 °C | |
습도 | 10 to 90 % RH, Non-condensing |
모델명 | ZT-2026 | |

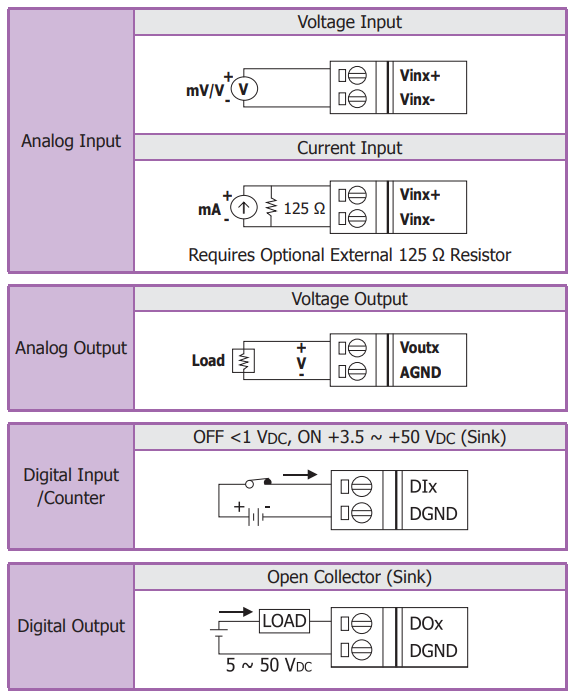

아날로그 입력 | ||
입력 채널 | 4 Differential | |
입력 타입 | ±10 V, ±5 V, ±1 V, ±500 mV, ±150 mV -20 mA ~ +20 mA (외부 125 Ω 저항 필요함) |
|
해상도 | 16-bit | |
샘플링 속도 | 10 Samples/Sec. (Total) | |
정확도 | ±0.1% of FSR | |
-3dB Bandwidth | 15.7 Hz | |
공통 모드 Rejection | 86 dB | |
일반 모드 Rejection | 100 dB | |
입력 임피던스 | >2 MΩ | |
과전압 보호 | 240 Vrms | |
개별 채널 구성 | Yes | |
아날로그 출력 | ||
출력 채널 | 2 | |
출력 타입 | ±10 VDC, ±5 VDC, 0 ~ 10 VDC or 0 ~ 5 VDC | |
해상도 | 12-bit | |
정확도 | ±0.1% of FSR | |
출력 슬로프 프로그래밍 가능 | 0.0625 ~ 512 V/Second | |
전압 용량 | 20 mA @ 10 V | |
파워-온 값 | Yes | |
안전 값 | Yes | |
디지털 입력 | ||
입력 채널 | 2 (Sink) | |
ON 전압 레벨 | 3.5 VDC ~ 50 VDC | |
OFF 전압 레벨 | 최대 1 VDC | |
입력 임피던스 | 10 KΩ | |
이벤트 카운터 | 채널 : 2 | |
최대 카운터 : 16-bit (65535) | ||
최대 입력 주파수 : 50 Hz | ||
최소 펄스 폭 : 10 ms | ||
디지털 출력 | ||
출력 채널 | 2 (Sink) | |
출력 타입 | Isolated Open Collector | |
최대 부하 전류 | 700 mA/채널 | |
부하 전압 | +5 VDC ~ +50 VDC | |
단락 회로 보호 | Yes | |
파워-온 값 | Yes | |
안전 값 | Yes |
ZT-2026 CR | 무선 4 채널 전압 입력, 2 채널 전압 출력, 2 채널 디지털 입력 및 2 채널 디지털 출력 모듈 (ZigBee Router) (RoHS) | |

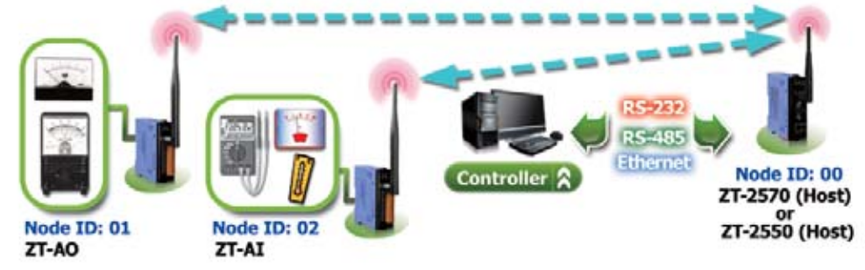

중요 사항 : Zigbee Data Acquisition 모듈은 데이터 전송 경로를 조정하기 위해 Zigbee 호스트 컨버터가 필요합니다. Zigbee Data Acquisition 제품 구매시 ZT-2550, ZT-2570 ZigBee 호스트 컨버터를 주문하는 것을 잊지 마십시오. |
ZT-2550 CR | RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS) | |
ZT-2570 CR | Ethernet/RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS) | |
ZT-2510 CR | ZigBee 리피터 (Slave, ZigBee Router) (RoHS) | |
외부 안테나 | 2.4GHz 외부 안테나, RP SMA Male (Plug) | |
연장 케이블 | 3S00x-1, RG58A/U x 미터 길이 RP-SMA male to RP-SMA Female |
