제품 상세보기
;)
;)
;)
;)
;)
ZT-2042
- 제품명
- ZT-2042
- 용도
- ZigBee 라우터 모듈
- 특성
- ZigBee 무선 4-채널 PhotoMOS 릴레이 출력 및 4-채널 오픈 콜렉터 출력
- 제조사
- ICPDAS(대만)
ZT-2042
ZigBee 무선 4-채널 PhotoMOS 릴레이 출력, 4-채널 오픈 콜렉터 출력 모듈
ZigBee는 무선 개인 영역 네트워크 (WPAN ; Wireless Personal Area Networks)에 대한 IEEE 802.15.4 표준을 기반으로하는 사양입니다. ZigBee는 ISM 무선 대역에서 작동합니다. 산업용 제어, 의료 데이터 수집, 연기 및 침입자 경고, 빌딩 자동화 및 홈 자동화 등을 위한 범용, 저렴, 자체 구성(self -organizing), 메시 네트워크(mesh network)를 정의합니다.
ZT-2042는 단락 보호 기능이 있는 4개의 PhotoMOS 릴레이 출력 채널과 4개의 싱크 형 디지털 출력 채널을 제공합니다.
각 채널에는 포토 커플 격리 기능이 있고, 전원 켜기 및 안전한 디지털 출력 값을 구성하는 옵션이 있습니다.

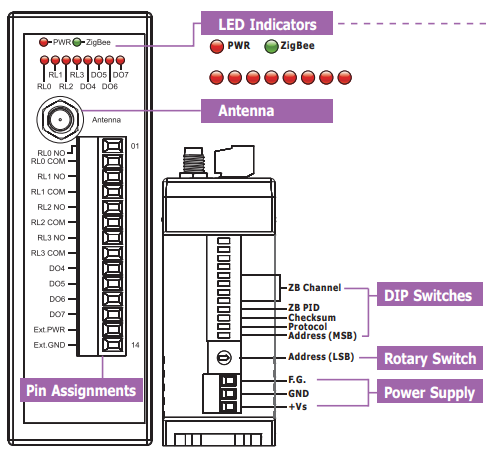

ZT-2042에는 DO 채널 상태를 표시하는 8개의 LED 표시기가 있습니다.
4kV ESD 보호 및 3000VDC 모듈 내 절연이 표준입니다.
사용자는 로터리 및 DIP 스위치 조합을 사용하여 모듈 주소, 프로토콜, 체크섬, ZB-PID 및 ZB 채널 설정을 쉽게 구성 할 수 있습니다.
▪ ISM 2.4GHz 작동 주파수
▪ IEEE802.15.4/ZigBee 사양 완벽 준수 (ZigBee Pro / ZigBee 2007)
▪ 최대 700 미터의 무선 전송 범위 (가시선 ; Line of Sight)
▪ 조정 가능한 RF 전송 출력 전력
▪ 간편한 구성을 위한 외부 DIP 및 회전 스위치
▪ GUI 구성 소프트웨어 (Windows 버전)
▪ 무선 통신을위한 AES-128 암호화 지원 (Passive)
▪ ZigBee 중계기 기능 지원
▪ 4 개의 PhotoMOS 릴레이 출력 채널 및 4 개의 오픈 콜렉터 디지털 출력 채널
▪ 단락 보호
▪ 서지 및 ESD 보호
▪ 전원 켜기 값 및 안전 값 설정 구성 가능
▪ DIN- 레일 장착 가능
▪ 작동 온도 : -25 °C ~ +75 °C
| 모델명 | ZT-2042 | |
| 통신 및 인터페이스 | ||
| 무선 표준 | ZigBee 2007 Pro | |
| 전송 전력 | 11 dBm (FCC Certificated) ( 최대 19 dBm) | |
| 안테나 | 2.4 GHz - 5 dBi 무지향성 안테나(Omni-directional Antenna) | |
| 전송 범위(LOS) | 700 m (Typical) | |
| 인증 | CE/FCC, FCC ID | |
| ZigBee 네트워크 최대 슬레이브 | 255 | |
| ZB-100R/ZB-100T 지원 | - | |
| 프로토콜 | DCON 및 Modbus RTU 프로토콜 지원 | |
| 듀얼 워치독 | Yes, 모듈 (1.6 초), 통신 (프로그래머블) | |
| LED 표시기/디스플레이 | ||
| ZigBee 통신 | 1 LED, 초록 | |
| Power | 1 LED, 빨강 | |
| 디지털 출력 | 8 LED, 빨강 | |
| 절연 (Isolation) | ||
| Intra-module Isolated, Field-to-Logic | 3000 VDC | |
| EMS 보호 | ||
| ESD (IEC 61000-4-2) | Yes, ± 4kV 접점 for 전력선, 통신선 및 각 채널, ± 8kV 공기 for 임의 지점 | |
| EFT (IEC 61000-4-4) | Yes, ±4 kV for Power | |
| Surge ( IEC 61000-4-5) | Yes, ±3 kV for Power | |
| 전원 | ||
| 입력 전압 범위 | +10 ~ +30 VDC | |
| 소비 전력 | 1.32 W (최대) | |
| 기구 | ||
| 가연성 | 난연 재료 (UL 94V-0 레벨) | |
| 치수 (L x W x H) | 87 mm x 33 mm x 110 mm | |
| 설치 | DIN-Rail | |
| 환경 | ||
| 작동 온도 | -25 to +75 °C | |
| 보관 온도 | -30 to +80 °C | |
| 습도 | 10 to 90 % RH, Non-condensing | |
| 모델명 | ZT-2042 | |
| 릴레이 출력 | ||
| 채널 | 4 | |
| 타입 | PhotoMOS Relay, Form A | |
| 부하 전압 | 60 VDC/VAC | |
| 최대 부하 전류 | 60 V / 1.0 A (작동 온도 : -25 ~ +40 °C) | |
| 60 V / 0.8 A (작동 온도 : +40 ~ +60 °C) | ||
| 60 V / 0.7 A (작동 온도 : +60 ~ +75 °C) | ||
| Power-on 시간 | 5.0 ms | |
| Power-off 시간 | 0.5 ms | |
| Power-on 값 | Yes | |
| Safe 값 | Yes | |
| 디지털 출력 | ||
| 출력 채널 | 4 (Sink) | |
| 출력 타입 | Isolated Open Collector | |
| 최대 부하 전류 | 700 mA/채널 | |
| 부하 전압 | +5 VDC ~ +50 VDC | |
| Power-off 시간 | 0.5 ms | |
| 외부 전원 역방향 보호 및 단락 보호 | Yes | |
| 전류 제한 보호 | 1.1 A | |
| 파워-온 값 | Yes | |
| 안전 값 | Yes | |
| ZT-2042 CR | 무선 4 채널 PhotoMOS 릴레이 출력 및 4 채널 오픈 콜렉터 출력 모듈 (ZigBee Router) (RoHS) | |
| 중요 사항 : Zigbee Data Acquisition 모듈은 데이터 전송 경로를 조정하기 위해 Zigbee 호스트 컨버터가 필요합니다. Zigbee Data Acquisition 제품 구매시 ZT-2550, ZT-2570 ZigBee 호스트 컨버터를 주문하는 것을 잊지 마십시오. |
||
| ZT-2550 CR | RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS) | |
| ZT-2570 CR | Ethernet/RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS) | |
| ZT-2510 CR | ZigBee 리피터 (Slave, ZigBee Router) (RoHS) | |
| 외부 안테나 | 2.4GHz 외부 안테나, RP SMA Male (Plug) | |
| 연장 케이블 | 3S00x-1, RG58A/U x 미터 길이 RP-SMA male to RP-SMA Female | |
