제품 상세보기

ZT-2043-IOG

제품명
ZT-2043-IOG
용도
ZigBee I/O 그룹 모듈 (Pair-connection)
특성
ZigBee 무선 14-채널 디지털 출력
제조사
ICPDAS(대만)





ZT-2043-IOG
ZigBee I/O 그룹 (Pair-connection) 모듈 with 14-채널 Isolated 디지털 출력 (ZigBee coordinator & ZigBee Router) (RoHS)













ZigBee무선 개인 영역 네트워크 (WPAN ; Wireless Personal Area Networks)에 대한 IEEE 802.15.4 표준을 기반으로하는 사양입니다. ZigBee는 ISM 무선 대역에서 작동합니다. 산업용 제어, 의료 데이터 수집, 연기 및 침입자 경고, 빌딩 자동화 및 홈 자동화 등을 위한 범용, 저렴, 자체 구성(self -organizing), 메시 네트워크(mesh network)를 정의합니다.



ZT-20xx-IOG 시리즈 (ZT-IOG라고 함)는 디지털 입력 및 디지털 출력 채널이 있는 ZigBee 무선 통신 모듈 시리즈입니다.
ZT-IOG에서 "IOG"는 I/O Group의 약어이며 다중 대 다중 쌍 연결 I/O 모듈(multi-to-multi Pair-connection I/O module)을 의미합니다.

ZT-2043-IOG 모듈은 14개의 디지털 출력 채널을 제공하는 ZT-20xx-IOG 시리즈 중 하나입니다.
사용자는 외부 스위치를 통해 ZigBee Coordinator 또는 ZigBee Router로 쉽게 구성 할 수 있습니다.
ZigBee 코디네이터는 메시지 처리 및 배포 센터(distribution center) 역할을 합니다.
즉, ZT-IOG 모듈의 DI가 채널 상태를 변경하는 만큼 즉시 이벤트를 트리거하고, I/O 업데이트 로직 계산을 통해 ZT-IOG 시스템의 DO 출력 상태를 결정할 수 있도록 ZigBee 코디네이터에 업로드합니다.
그런 다음 ZigBee 코디네이터는 다중 대 다중 I/O 쌍 연결 기능(multi-to-multi I/O Pair-connection function)을 달성하기 위해 모든 DO 채널 상태를 동기화할 수 있도록 모든 ZT-IOG ZigBee 라우터 모듈에 주기적으로 메시지를 브로드캐스트(broadcast)합니다.









▪   ISM 2.4GHz 작동 주파수
▪   IEEE802.15.4/ZigBee 사양 완벽 준수 (ZigBee Pro / ZigBee 2007)
▪   최대 700 미터의 무선 전송 범위 (가시선 ; Line of Sight)
▪   조정 가능한 RF 전송 출력 전력
▪   간편한 구성을 위한 외부 DIP 및 회전 스위치 (Rotary Switch)
▪   GUI 구성 소프트웨어 (Windows 버전)
▪   무선 통신을위한 AES-128 암호화 지원 (Passive)
▪   ZigBee 중계기 기능 지원
▪   14개 디지털 출력 채널 (Open collector)
▪   단락 보호
▪   서지 및 ESD 보호
▪   전원 켜기 값 및 안전 값 설정 구성 가능
▪   DIN- 레일 장착 가능
▪   작동 온도 : -25 °C ~ +75 °C





모델명 ZT-2043-IOG
 통신 및 인터페이스
 무선 표준 ZigBee 2007 Pro
 전송 전력 11 dBm (FCC Certificated) ( 최대 19 dBm)
 안테나 2.4 GHz - 5 dBi 무지향성 안테나(Omni-directional Antenna)
전송 범위(LOS) 700 m (Typical)
인증 CE/FCC, FCC ID
ZigBee 네트워크 최대 슬레이브 255
LED 표시기/디스플레이
ZigBee 통신 1 LED, 초록
Power 1 LED, 빨강
디지털 출력 14 LED, 빨강
절연 (Isolation)
 Intra-module Isolated, Field-to-Logic  3750 VDC
EMS 보호
ESD (IEC 61000-4-2)  Yes, ± 4kV 접점 for 전력선, 통신선 및 각 채널, ± 8kV 공기 for 임의 지점
EFT (IEC 61000-4-4) Yes, ±4 kV for Power
Surge ( IEC 61000-4-5) Yes, ±3 kV for Power
전원
입력 전압 범위  +10 ~ +30 VDC
소비 전력  0.84 W (최대)
기구
가연성 난연 재료 (UL 94V-0 레벨)
치수 (L x W x H) 87 mm x 33 mm x 110 mm
설치 DIN-Rail
환경
작동 온도 -25 to +75 °C
보관 온도 -30 to +80 °C
습도 10 to 90 % RH, Non-condensing





모델명 ZT-2043-IOG

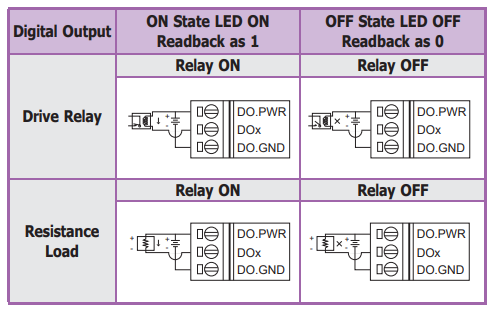

 디지털 출력
 채널 14 (Sink)
출력 타입 Isolated Open Collector
최대 부하 전류 700 mA/채널
부하 전압 +5 VDC ~ +50 VDC
외부 전원 역방향 보호 및 단락 보호 Yes
전류 제한 보호 1.1 A













 ZT-2043-IOG CR ZigBee I/O Group (Pair-connection) 모듈 with 14-채널 Isolated 디지털 출력 (ZigBee Coordinator & ZigBee Router)(RoHS)
중요 사항 :
Zigbee Data Acquisition 모듈은 데이터 전송 경로를 조정하기 위해 Zigbee 호스트 컨버터가 필요합니다.
Zigbee Data Acquisition 제품 구매시 ZT-2550, ZT-2570 ZigBee 호스트 컨버터를 주문하는 것을 잊지 마십시오.




 ZT-2550 CR RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS)
 ZT-2570 CR Ethernet/RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS)
 ZT-2510 CR ZigBee 리피터 (Slave, ZigBee Router) (RoHS)
 ZT-USBC USB to ZigBee Converter (RoHS)
 외부 안테나 2.4GHz 외부 안테나, RP SMA Male (Plug)
 연장 케이블 3S00x-1, RG58A/U x 미터 길이 RP-SMA male to RP-SMA Female
