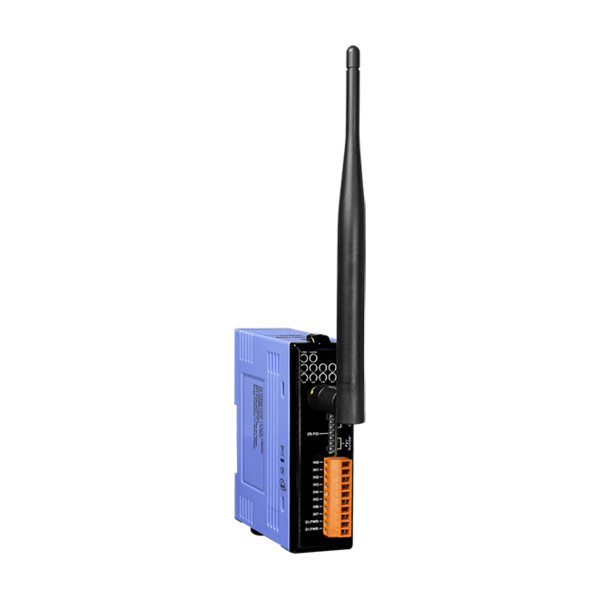

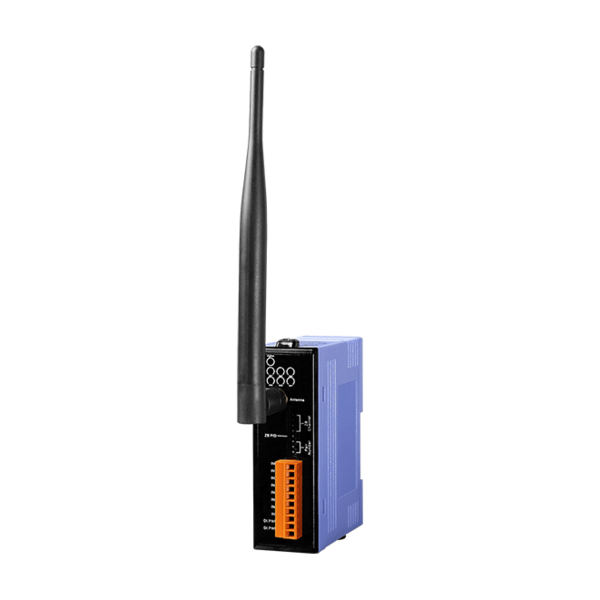

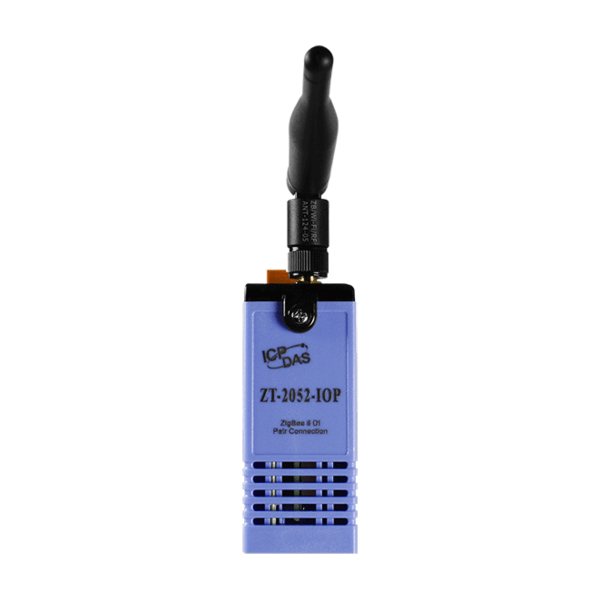

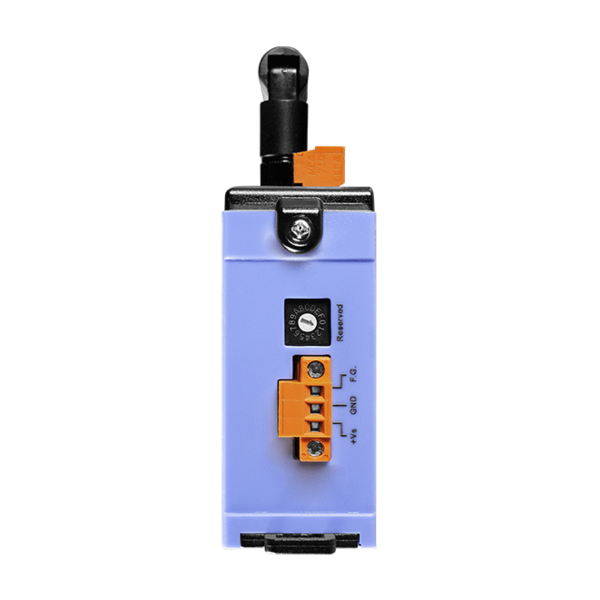

ZT-2052-IOP
ZigBee I/O Pair-connection 모듈 with 8-채널 Isolated 디지털 입력 (ZigBee Coordinator)
ZigBee는 무선 개인 영역 네트워크 (WPAN ; Wireless Personal Area Networks)에 대한 IEEE 802.15.4 표준을 기반으로하는 사양입니다. ZigBee는 ISM 무선 대역에서 작동합니다. 산업용 제어, 의료 데이터 수집, 연기 및 침입자 경고, 빌딩 자동화 및 홈 자동화 등을 위한 범용, 저렴, 자체 구성(self -organizing), 메시 네트워크(mesh network)를 정의합니다.

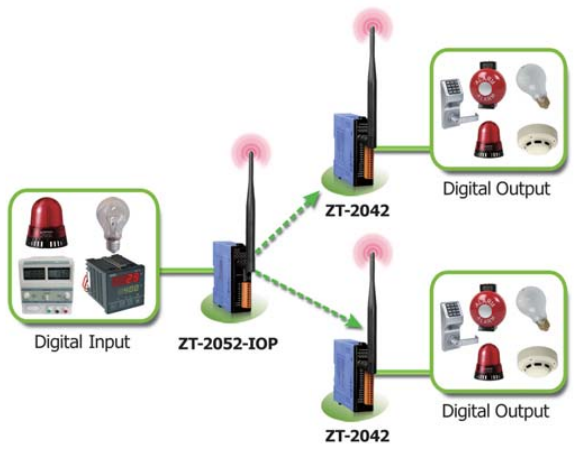

ZT-2052-IOP 모듈은 ZT-2042 (4 채널 PhotoMOS 릴레이 출력 및 4 채널 오픈 콜렉터) 모듈과 함께 8 채널 디지털 입력 쌍 연결(pair-connection) 기능을 제공하는 ZigBee 코디네이터 역할을 합니다.
내장 된 I/O 채널 바인딩(binding) 기능은 외부 컨트롤러를 사용할 필요가 없음을 의미합니다.
각 ZT-2052-IOP 채널의 상태는 ZT-2042 모듈의 해당 원격 디지털 출력 채널을 트리거합니다.
ZT-2052-IOP는 디지털 입력 채널의 상태에 대한 업데이트를 원격 ZT-2042에 지속적으로 전송하여 디지털 출력 채널이 동기화되도록 합니다.

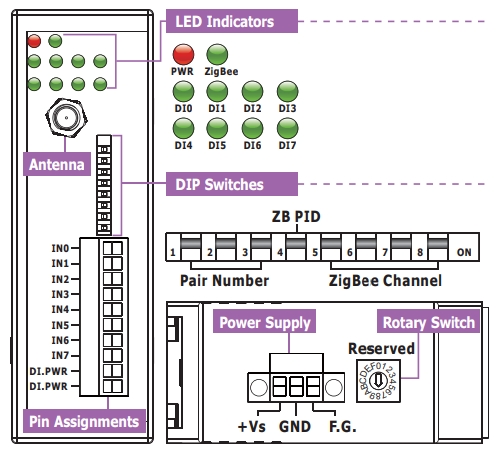

ZT-2052-IOP는 배선이 어려운 모든 환경에서 디지털 신호를 동기화하는 데 사용할 수 있는 간편한 구성을 위해 외부 DIP 및 회전 스위치도 제공합니다.
▪ ISM 2.4GHz 작동 주파수
▪ IEEE802.15.4/ZigBee 사양 완벽 준수 (ZigBee Pro / ZigBee 2007)
▪ 최대 700 미터의 무선 전송 범위 (가시선 ; Line of Sight)
▪ 조정 가능한 RF 전송 출력 전력
▪ 8개 Pair-connection 디지털 입력 채널 (Wet contact)
▪ 무선 단선 모니터링을 위한 DO Safe Value 설정
▪ I/O Pairing 번호 구성 가능
▪ 서지 및 ESD 보호
▪ 무선 통신을 위한 AES-128 암호화 지원 (Passive)
▪ 간편한 구성을 위한 외부 DIP 및 회전 스위치 (Rotary Switch)
▪ DIN- 레일 장착 가능
▪ 작동 온도 : -25 °C ~ +75 °C
모델명 | ZT-2052-IOP | |
통신 및 인터페이스 | ||
무선 표준 | ZigBee 2007 Pro | |
전송 전력 | 11 dBm (FCC Certificated) ( 최대 19 dBm) | |
안테나 | 2.4 GHz - 5 dBi 무지향성 안테나(Omni-directional Antenna) | |
전송 범위(LOS) | 700 m (Typical) | |
인증 | CE/FCC, FCC ID | |
ZigBee 네트워크 최대 슬레이브 | 255 | |
프로토콜 | DCON 및 Modbus RTU 프로토콜 | |
듀얼 워치독 | Yes, 모듈 (1.6 초), 통신 (프로그래머블) | |
LED 표시기/디스플레이 | ||
ZigBee 통신 | 1 LED, 초록 | |
Power | 1 LED, 빨강 | |
디지털 입력 | 8 LED, 빨강 | |
절연 (Isolation) | ||
Intra-module Isolated, Field-to-Logic | 3000 VDC | |
EMS 보호 | ||
ESD (IEC 61000-4-2) | Yes, ± 4kV 접점 for 각 채널 | |
전원 | ||
입력 전압 범위 | +10 ~ +30 VDC | |
소비 전력 | 1 W (최대) | |
기구 | ||
가연성 | 난연 재료 (UL 94V-0 레벨) | |
치수 (L x W x H) | 87 mm x 33 mm x 110 mm | |
설치 | DIN-Rail | |
환경 | ||
작동 온도 | -25 to +75 °C | |
보관 온도 | -30 to +80 °C | |
습도 | 10 to 90 % RH, Non-condensing |
모델명 | ZT-2052-IOP | ||
디지털 입력 | |||
채널 | 8 | ||
Wet Contect (Sink/Source) |
On 전압 레벨 | +3.5 VDC ~ +30 VDC | |
Off 전압 레벨 | 최대 +1 VDC | ||
입력 임피던스 | 3 kΩ, 0.33 W |
ZT-2052-IOP CR | ZigBee Pair-connection 모듈 with 8-채널 Isolated 디지털 입력 (Host, ZigBee Coordinator) (RoHS) | |
ZT-2042 CR | ZigBee 디지털 출력 모듈 with 4-채널 PhotoMOS Relay 출력 및 4-채널 Open Collector 출력 (Slave, ZigBee Router) (RoHS) | |
ZT-2043 CR | ZigBee 디지털 출력 모듈 with 14-채널 Isolated 디지털 출력 (Slave, ZigBee Router) (RoHS) | |
ZT-2055 CR | ZigBee 디지털 입출력 모듈 with 8-채널 Isolated 디지털 입력 및 8-채널 Isolated 디지털 출력 모듈 (Slave, ZigBee Router) (RoHS) | |
ZT-2060 CR | ZigBee 디지털 입출력 모듈 with 6-채널 Isolated 디지털 입력 및 4-채널 Relay 출력 (Slave, ZigBee Router) (RoHS) | |
중요 사항 :
ZigBee Pair-connection(쌍 연결) 모듈은 ZigBee I/O 모듈을 조정하는 ZigBee 호스트입니다. |
ZT-2550 CR | RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS) | |
ZT-2570 CR | Ethernet/RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS) | |
ZT-2510 CR | ZigBee 리피터 (Slave, ZigBee Router) (RoHS) | |
ZT-USBC | USB to ZigBee Converter (RoHS) | |
외부 안테나 | 2.4GHz 외부 안테나, RP SMA Male (Plug) | |
연장 케이블 | 3S00x-1, RG58A/U x 미터 길이 RP-SMA male to RP-SMA Female |
