ZT-2053
- 제품명
- ZT-2053
- 용도
- ZigBee 라우터 모듈
- 특성
- ZigBee 무선 14-채널 디지털 입력
- 제조사
- ICPDAS(대만)

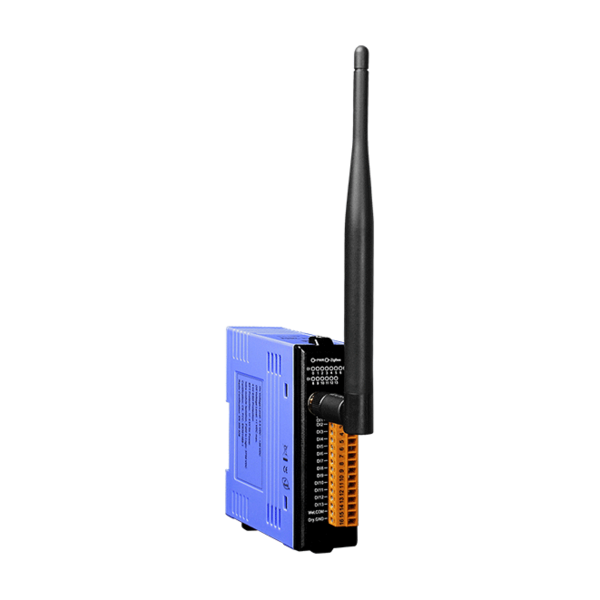

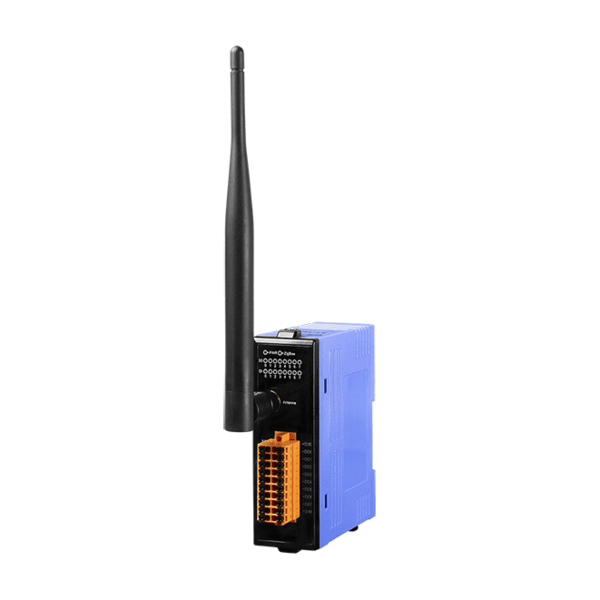

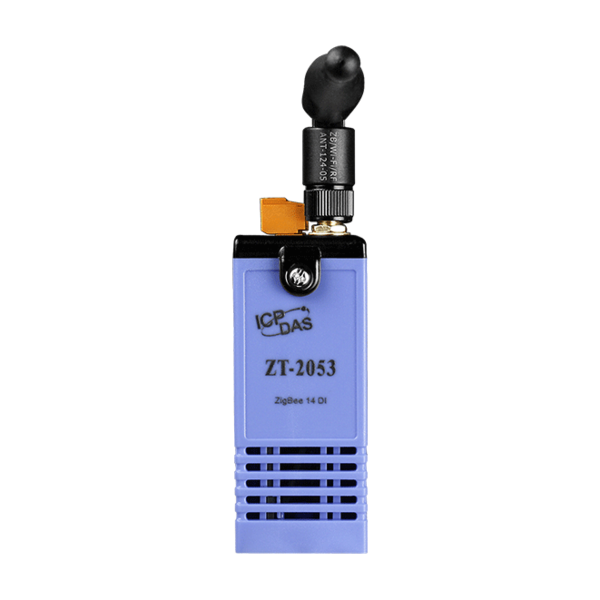

ZT-2053
ZigBee 무선 14-채널 Isolated 디지털 입력 모듈 with 16-bit 카운터
ZigBee는 무선 개인 영역 네트워크 (WPAN ; Wireless Personal Area Networks)에 대한 IEEE 802.15.4 표준을 기반으로하는 사양입니다. ZigBee는 ISM 무선 대역에서 작동합니다. 산업용 제어, 의료 데이터 수집, 연기 및 침입자 경고, 빌딩 자동화 및 홈 자동화 등을 위한 범용, 저렴, 자체 구성(self -organizing), 메시 네트워크(mesh network)를 정의합니다.
ZT-2053은 Dry 또는 Wet 접점에 사용할 수 있는 14 개의 디지털 입력 채널을 제공합니다.
Dry 접점에 대한 유효 거리는 최대 500m이고, 모든 채널은 16 비트 카운터로 사용할 수 있습니다.

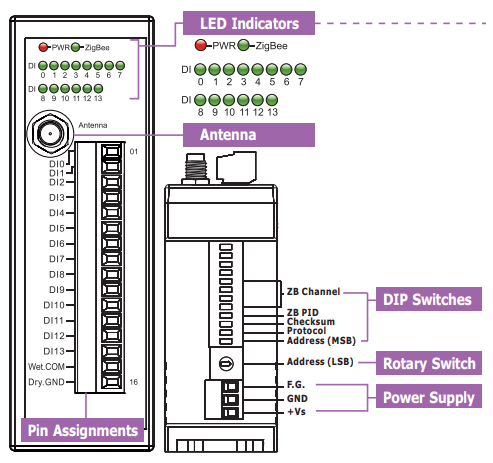

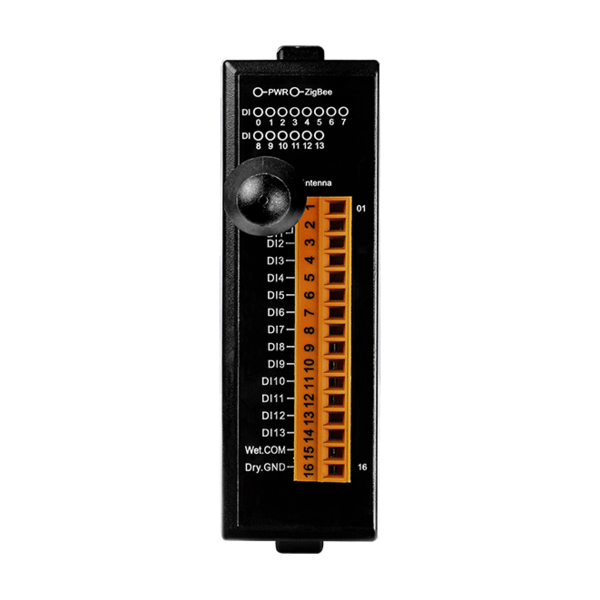

ZT-2053에는 채널 상태를 표시하는 14개의 LED 표시기와 4kV ESD 보호 및 3750Vrms 내부 모듈 절연이 포함되어 있습니다.
사용자는 로터리 및 DIP 스위치 조합을 사용하여 모듈 주소, 프로토콜, 체크섬, ZB-PID 및 ZB 채널 설정을 쉽게 구성 할 수 있습니다.
▪ ISM 2.4GHz 작동 주파수
▪ IEEE802.15.4/ZigBee 사양 완벽 준수 (ZigBee Pro / ZigBee 2007)
▪ 최대 700 미터의 무선 전송 범위 (가시선 ; Line of Sight)
▪ 조정 가능한 RF 전송 출력 전력
▪ 간편한 구성을 위한 외부 DIP 및 회전 스위치 (Rotary Switch)
▪ GUI 구성 소프트웨어 (Windows 버전)
▪ 무선 통신을위한 AES-128 암호화 지원 (Passive)
▪ ZigBee 중계기 기능 지원
▪ 14개 디지털 입력 채널 (Dry 또는 Wet 접점)
▪ 디지털 입력 채널 16-bit 카운터 지원
▪ 서지 및 ESD 보호
▪ DIN- 레일 장착 가능
▪ 작동 온도 : -25 °C ~ +75 °C
| 모델명 | ZT-2053 | |
| 통신 및 인터페이스 | ||
| 무선 표준 | ZigBee 2007 Pro | |
| 전송 전력 | 11 dBm (FCC Certificated) ( 최대 19 dBm) | |
| 안테나 | 2.4 GHz - 5 dBi 무지향성 안테나(Omni-directional Antenna) | |
| 전송 범위(LOS) | 700 m (Typical) | |
| 인증 | CE/FCC, FCC ID | |
| ZigBee 네트워크 최대 슬레이브 | 255 | |
| 프로토콜 | DCON 및 Modbus RTU 프로토콜 | |
| 듀얼 워치독 | Yes, 모듈 (1.6 초), 통신 (프로그래머블) | |
| LED 표시기/디스플레이 | ||
| ZigBee 통신 | 1 LED, 초록 | |
| Power | 1 LED, 빨강 | |
| 디지털 입력 | 14 LED, 초록 | |
| 절연 (Isolation) | ||
| Intra-module Isolated, Field-to-Logic | 3750 VDC | |
| EMS 보호 | ||
| ESD (IEC 61000-4-2) | 전력선, 통신선 및 각 채널에 대해 ± 4kV 접점, 무작위점에 대해 8kV 공기 | |
| EFT (IEC 61000-4-4) | ±4 kV for Power | |
| Surge ( IEC 61000-4-5) | ±3 kV for Power | |
| 전원 | ||
| 입력 전압 범위 | +10 ~ +30 VDC | |
| 소비 전력 | 0.72 W (최대) | |
| 기구 | ||
| 가연성 | 난연 재료 (UL 94V-0 레벨) | |
| 치수 (L x W x H) | 87 mm x 33 mm x 110 mm | |
| 설치 | DIN-Rail | |
| 환경 | ||
| 작동 온도 | -25 to +75 °C | |
| 보관 온도 | -30 to +80 °C | |
| 습도 | 10 to 90 % RH, Non-condensing | |
| 모델명 | ZT-2053 | ||
| 디지털 입력 | |||
| 채널 | 14 | ||

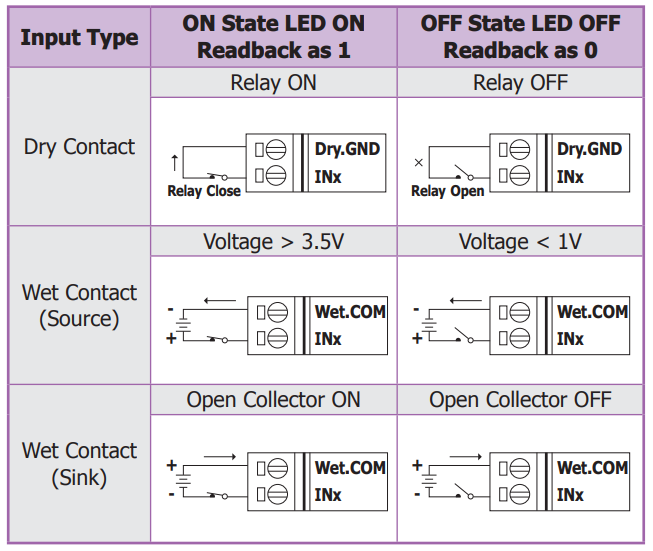

| Dry Contect (Sink) |
On 전압 레벨 | Close to GND | |
| Off 전압 레벨 | Open | ||
| 유효거리 | 최대 500 미터 | ||
| Wet Contect (Sink/Source) |
On 전압 레벨 | +3.5 VDC ~ +30 VDC | |
| Off 전압 레벨 | +1 VDC (최대) | ||
| 입력 임피던스 | 3 kΩ, 0.33 W | ||
| 부하 전압 | 채널 | 14 | |
| 최대 카운터 | 16-bit (65535) | ||
| 최대 입력 주파수 | 100 Hz | ||
| 최소 펄스 폭 | 5 ms | ||
| ZT-2053 CR | ZigBee 무선 14-채널 Isolated 디지털 입력 모듈 with 16-bit 카운터 (ZigBee Router) (RoHS) | |
| 중요 사항 : Zigbee Data Acquisition 모듈은 데이터 전송 경로를 조정하기 위해 Zigbee 호스트 컨버터가 필요합니다. Zigbee Data Acquisition 제품 구매시 ZT-2550, ZT-2570 ZigBee 호스트 컨버터를 주문하는 것을 잊지 마십시오. |
||
| ZT-2550 CR | RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS) | |
| ZT-2570 CR | Ethernet/RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS) | |
| ZT-2510 CR | ZigBee 리피터 (Slave, ZigBee Router) (RoHS) | |
| ZT-USBC | USB to ZigBee Converter (RoHS) | |
| 외부 안테나 | 2.4GHz 외부 안테나, RP SMA Male (Plug) | |
| 연장 케이블 | 3S00x-1, RG58A/U x 미터 길이 RP-SMA male to RP-SMA Female | |
