ZT-2053-IOG

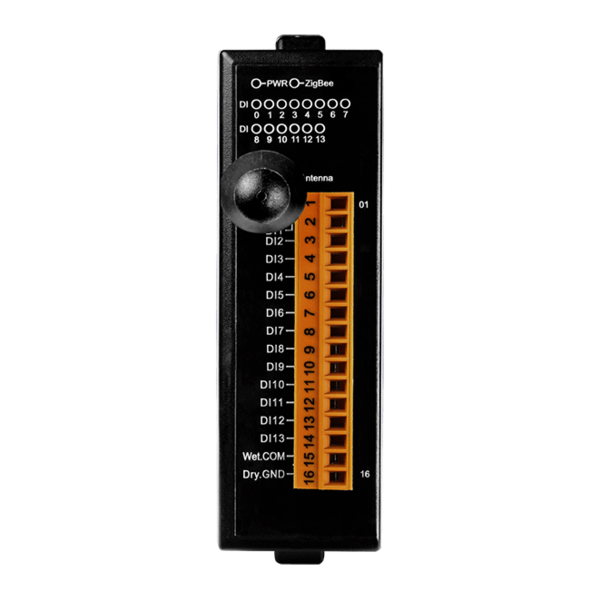

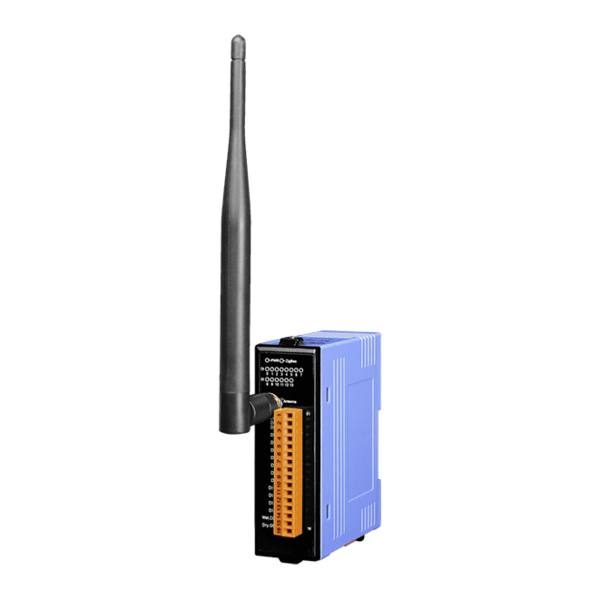

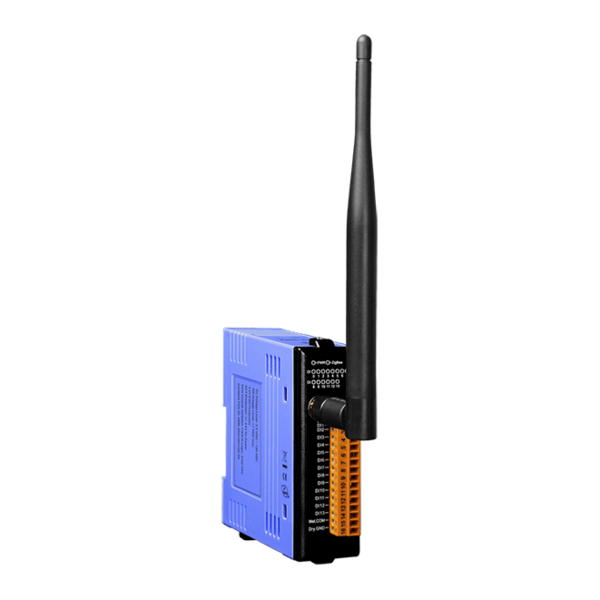

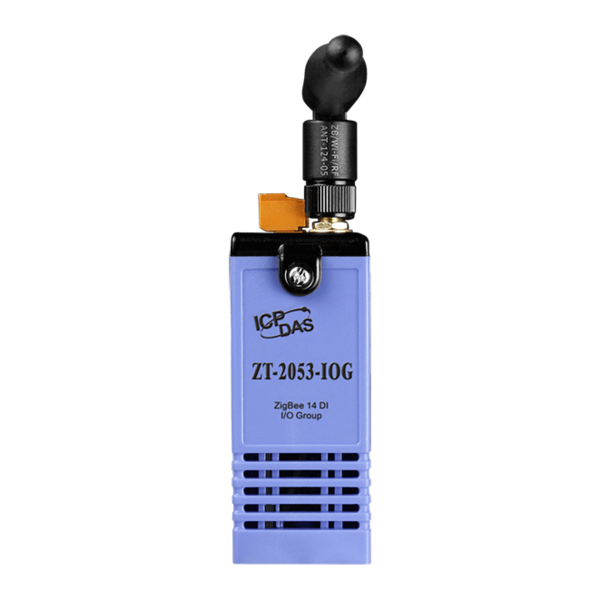

ZigBee I/O 그룹 (Pair-connection) 모듈 with 14-채널 Isolated 디지털 입력 (ZigBee coordinator & ZigBee Router) (RoHS)
ZigBee는 무선 개인 영역 네트워크 (WPAN ; Wireless Personal Area Networks)에 대한 IEEE 802.15.4 표준을 기반으로하는 사양입니다. ZigBee는 ISM 무선 대역에서 작동합니다. 산업용 제어, 의료 데이터 수집, 연기 및 침입자 경고, 빌딩 자동화 및 홈 자동화 등을 위한 범용, 저렴, 자체 구성(self -organizing), 메시 네트워크(mesh network)를 정의합니다.
ZT-20xx-IOG 시리즈 (ZT-IOG라고 함)는 디지털 입력 및 디지털 출력 채널이 있는 ZigBee 무선 통신 모듈시리즈입니다. ZT-IOG에서 "IOG"는 I/O 그룹의 약어이며 다중 대 다중 쌍 연결 I/O 모듈(multi-to-multi Pair-connection I/O module을 의미합니다.
ZT-2053-IOG 모듈은 14개의 디지털 입력 채널을 제공하는 ZT-20xx-IOG 시리즈 중 하나입니다.
사용자는 외부 스위치를 통해 ZigBee Coordinator 또는 ZigBee Router로 쉽게 구성 할 수 있습니다.
ZigBee 코디네이터는 메시지 처리 및 배포 센터(distribution center) 역할을합니다.

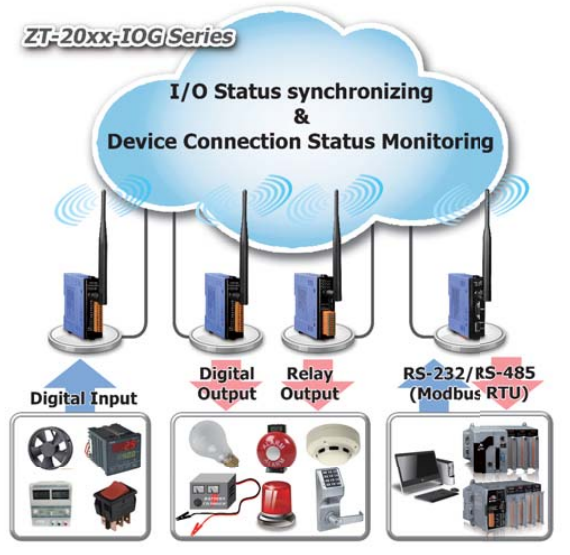

즉, ZT-IOG 모듈의 DI가 채널 상태를 변경하는 만큼 즉시 이벤트를 트리거하고, I/O 업데이트 로직 계산을 통해 ZT-IOG 시스템의 DO 출력 상태를 결정할 수 있도록 ZigBee 코디네이터에 업로드합니다.
그런 다음 ZigBee 코디네이터는 다중 대 다중 I/O 쌍 연결 기능(multi-to-multi I/O Pair-connection function)을 달성하기 위해 모든 DO 채널 상태를 동기화할 수 있도록 모든 ZT-IOG ZigBee 라우터 모듈에 주기적으로 메시지를 브로드캐스트(broadcast)합니다.
▪ ISM 2.4GHz 작동 주파수
▪ IEEE802.15.4/ZigBee 사양 완벽 준수 (ZigBee Pro / ZigBee 2007)
▪ 무선 통신을위한 AES-128 암호화 지원 (Passive)
▪ 최대 700 미터의 무선 전송 범위 (가시선 ; Line of Sight)
▪ 조정 가능한 RF 전송 출력 전력
▪ 14개 디지털 입력 채널 (Dry 또는 Wet 접점)

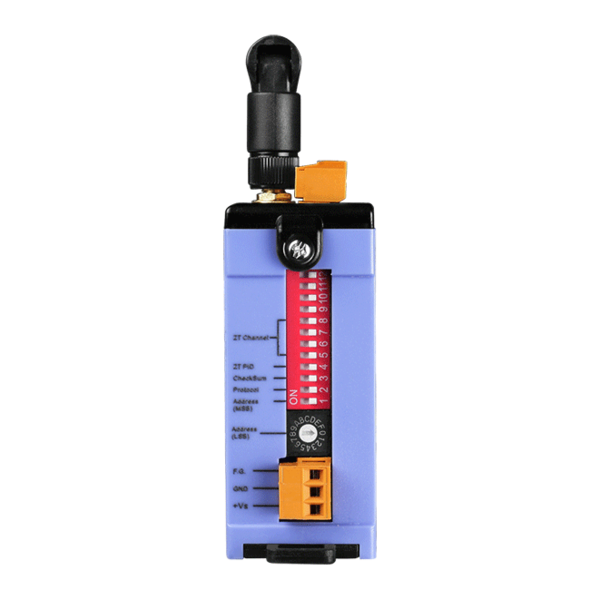

▪ 간편한 구성을 위한 외부 DIP 및 회전 스위치 (Rotary Switch)
▪ GUI 구성 소프트웨어 (Windows 버전)
▪ 280개의 Logical Pair-connection 지원
▪ I/O Pairing Relationship 구성 가능
▪ 서지 및 ESD 보호
▪ DIN- 레일 장착 가능
▪ 작동 온도 : -25 °C ~ +75 °C
모델명 | ZT-2053-IOG | |
통신 및 인터페이스 | ||
무선 표준 | ZigBee 2007 Pro | |
전송 전력 | 11 dBm (FCC Certificated) ( 최대 19 dBm) | |
안테나 | 2.4 GHz - 5 dBi 무지향성 안테나(Omni-directional Antenna) | |
전송 범위(LOS) | 700 m (Typical) | |
인증 | CE/FCC, FCC ID | |
ZigBee 네트워크 최대 슬레이브 | 255 | |
프로토콜 | DCON 및 Modbus RTU 프로토콜 | |
듀얼 워치독 | Yes, 모듈 (1.6 초), 통신 (프로그래머블) | |
LED 표시기/디스플레이 | ||
ZigBee 통신 | 1 LED, 초록 | |
Power | 1 LED, 빨강 | |
디지털 입력 | 14 LED, 초록 | |
절연 (Isolation) | ||
Intra-module Isolated, Field-to-Logic | 3750 VDC | |
EMS 보호 | ||
ESD (IEC 61000-4-2) | 전력선, 통신선 및 각 채널에 대해 ± 4kV 접점, 무작위점에 대해 8kV 공기 | |
EFT (IEC 61000-4-4) | ±4 kV for Power | |
Surge ( IEC 61000-4-5) | ±3 kV for Power | |
전원 | ||
입력 전압 범위 | +10 ~ +30 VDC | |
소비 전력 | 0.72 W (최대) | |
기구 | ||
가연성 | 난연 재료 (UL 94V-0 레벨) | |
치수 (L x W x H) | 87 mm x 33 mm x 110 mm | |
설치 | DIN-Rail | |
환경 | ||
작동 온도 | -25 to +75 °C | |
보관 온도 | -30 to +80 °C | |
습도 | 10 to 90 % RH, Non-condensing |
모델명 | ZT-2053-IOG | ||
디지털 입력 | |||
채널 | 14 | ||

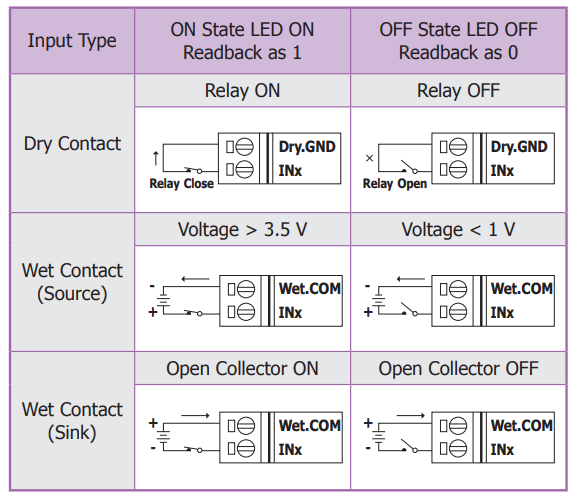

Dry Contect (Sink) |
On 전압 레벨 | Close to GND | |
Off 전압 레벨 | Open | ||
유효거리 | 최대 500 미터 | ||
Wet Contect (Sink/Source) |
On 전압 레벨 | +3.5 VDC ~ +30 VDC | |
Off 전압 레벨 | +1 VDC (최대) | ||
입력 임피던스 | 3 kΩ, 0.33 W |
ZT-2053-IOG CR | ZigBee I/O Group (Pair-connection) 모듈 with 14-채널 Isolated 디지털 입력 (ZigBee Coordinator & ZigBee Router) (RoHS) | |
중요 사항 : Zigbee Data Acquisition 모듈은 데이터 전송 경로를 조정하기 위해 Zigbee 호스트 컨버터가 필요합니다. Zigbee Data Acquisition 제품 구매시 ZT-2550, ZT-2570 ZigBee 호스트 컨버터를 주문하는 것을 잊지 마십시오. |
ZT-2550 CR | RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS) | |
ZT-2570 CR | Ethernet/RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS) | |
ZT-2510 CR | ZigBee 리피터 (Slave, ZigBee Router) (RoHS) | |
ZT-USBC | USB to ZigBee Converter (RoHS) | |
외부 안테나 | 2.4GHz 외부 안테나, RP SMA Male (Plug) | |
연장 케이블 | 3S00x-1, RG58A/U x 미터 길이 RP-SMA male to RP-SMA Female |
