ZT-2053-IOP

제품명
ZT-2053-IOP
용도
ZigBee I/O Pair-connection 모듈 (ZigBee Coordinator)
특성
ZigBee 무선 14-채널 디지털 입력
제조사
ICPDAS(대만)





ZT-2053-IOP
ZigBee I/O Pair-connection 모듈 with 14-채널 Isolated 디지털 입력 (ZigBee Coordinator)













ZigBee무선 개인 영역 네트워크 (WPAN ; Wireless Personal Area Networks)에 대한 IEEE 802.15.4 표준을 기반으로하는 사양입니다. ZigBee는 ISM 무선 대역에서 작동합니다. 산업용 제어, 의료 데이터 수집, 연기 및 침입자 경고, 빌딩 자동화 및 홈 자동화 등을 위한 범용, 저렴, 자체 구성(self -organizing), 메시 네트워크(mesh network)를 정의합니다.

ZT-2053-IOP 모듈은 ZT-2043(14 채널 Sink 타입 디지털 출력)모듈과 함께 14채널 디지털 입력 쌍 연결(pair-connection) 기능을 제공하는 ZigBee 코디네이터 역할을 합니다.
내장 된 I/O 채널 바인딩(binding) 기능은 외부 컨트롤러를 사용할 필요가 없음을 의미합니다.
각 ZT-2053-IOP 채널의 상태는 ZT-2043 모듈의 해당 원격 디지털 출력 채널을 트리거합니다.
ZT-2053-IOP는 디지털 입력 채널의 상태에 대한 업데이트를 원격 ZT-2043에 지속적으로 전송하여 디지털 출력 채널이 동기화되도록 합니다.

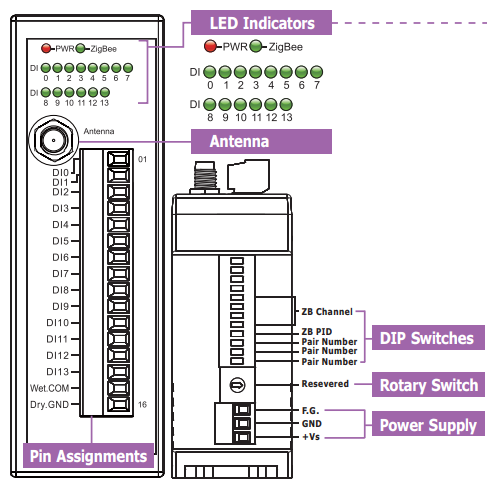

ZT-2053-IOP는 배선이 어려운 모든 환경에서 디지털 신호를 동기화하는 데 사용할 수 있는 간편한 구성을 위해 외부 DIP 및 회전 스위치도 제공합니다.









▪   ISM 2.4GHz 작동 주파수
▪   IEEE802.15.4/ZigBee 사양 완벽 준수 (ZigBee Pro / ZigBee 2007)
▪   최대 700 미터의 무선 전송 범위 (가시선 ; Line of Sight)
▪   조정 가능한 RF 전송 출력 전력
▪   14개 Pair-connection 디지털 입력 채널 (Wet contact)
▪   무선 단선 모니터링을 위한 DO Safe Value 설정
▪   I/O Pairing 번호 구성 가능
▪   서지 및 ESD 보호
▪   무선 통신을 위한 AES-128 암호화 지원 (Passive)
▪   간편한 구성을 위한 외부 DIP 및 회전 스위치 (Rotary Switch)
▪   DIN- 레일 장착 가능
▪   작동 온도 : -25 °C ~ +75 °C





모델명 ZT-2053-IOP
 통신 및 인터페이스
 무선 표준 ZigBee 2007 Pro
 전송 전력 11 dBm (FCC Certificated) ( 최대 19 dBm)
 안테나 2.4 GHz - 5 dBi 무지향성 안테나(Omni-directional Antenna)
전송 범위(LOS) 700 m (Typical)
인증 CE/FCC, FCC ID
ZigBee 네트워크 최대 슬레이브 255
프로토콜 DCON 및 Modbus RTU 프로토콜
듀얼 워치독 Yes, 모듈 (1.6 초), 통신 (프로그래머블)
LED 표시기/디스플레이
ZigBee 통신 초록 LED 1개
Power 빨강 LED 1개
디지털 입력 초록 LED 14개
절연 (Isolation)
 Intra-module Isolated, Field-to-Logic  3750 VDC
EMS 보호
ESD (IEC 61000-4-2)  ±4 kV 접점 for 전원선, 통신선 및 각 채널, 8 kV 공기 for 무작위점
 IEC 61000-4-4)  ±4 kV for 전원
 서지 ( IEC 61000-4-5)  ±3 kV for 전원
전원
입력 전압 범위  +10 ~ +30 VDC
소비 전력  0.72 W (최대)
기구
가연성 난연 재료 (UL 94V-0 레벨)
치수 (L x W x H) 87 mm x 33 mm x 110 mm
설치 DIN-Rail
환경
작동 온도 -25 to +75 °C
보관 온도 -30 to +80 °C
습도 10 to 90 % RH, Non-condensing





모델명 ZT-2053-IOP

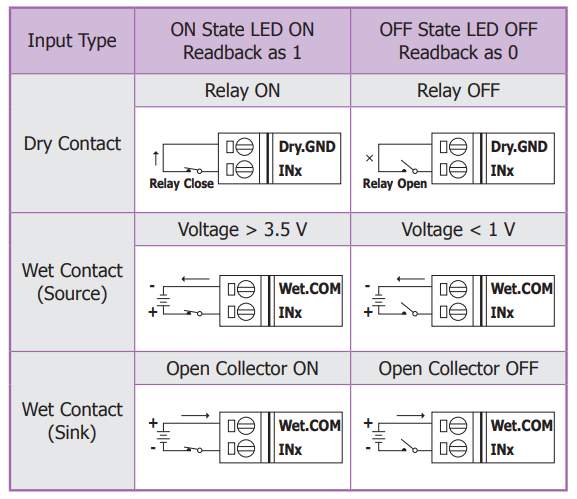

 디지털 입력
 채널 14
Dry Contact
(Sink)
On 전압 레벨 Close to GND
Off 전압 레벨 Open
Wet Contact
(Sink/Source)
On 전압 레벨 +3.5 VDC ~ +30 VDC
Off 전압 레벨 최대 +1 VDC
입력 임피던스 3 kΩ, 0.33 W













 ZT-2053-IOP CR ZigBee Pair-connection 모듈 with 14-채널 Isolated 디지털 입력 (Host, ZigBee Coordinator) (RoHS)
 ZT-2042 CR ZigBee 디지털 출력 모듈 with 4-채널 PhotoMOS Relay 출력 및 4-채널 Open Collector 출력 (Slave, ZigBee Router) (RoHS)
 ZT-2043 CR ZigBee 디지털 출력 모듈 with 14-채널 Isolated 디지털 출력 (Slave, ZigBee Router) (RoHS)
 ZT-2055 CR ZigBee 디지털 입출력 모듈 with 8-채널 Isolated 디지털 입력 및 8-채널 Isolated 디지털 출력 모듈 (Slave, ZigBee Router) (RoHS)
 ZT-2060 CR ZigBee 디지털 입출력 모듈 with 6-채널 Isolated 디지털 입력 및 4-채널 Relay 출력 (Slave, ZigBee Router) (RoHS)
중요 사항 :

ZigBee Pair-connection(쌍 연결) 모듈은 ZigBee I/O 모듈을 조정하는 ZigBee 호스트입니다.
ZigBee I/O 페어링을 위해 작동하려면 하나 이상의 ZT-2000 디지털 시리즈 모듈을 주문하십시오.




 ZT-2550 CR RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS)
 ZT-2570 CR Ethernet/RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS)
 ZT-2510 CR ZigBee 리피터 (Slave, ZigBee Router) (RoHS)
 ZT-USBC USB to ZigBee Converter (RoHS)
 외부 안테나 2.4GHz 외부 안테나, RP SMA Male (Plug)
 연장 케이블 3S00x-1, RG58A/U x 미터 길이 RP-SMA male to RP-SMA Female
