제품 상세보기

ZT-2055-IOG

제품명
ZT-2055-IOG
용도
ZigBee I/O 그룹 모듈 (Pair-connection)
특성
ZigBee 무선 8 채널 절연 DI 및 8 채널 절연 DO
제조사
ICPDAS(대만)





ZT-2055-IOG
ZigBee 무선 8-채널 Isolated 디지털 입력 및 8-채널 Isolated 디지털 출력 모듈 (ZigBee Router)













ZigBee무선 개인 영역 네트워크 (WPAN ; Wireless Personal Area Networks)에 대한 IEEE 802.15.4 표준을 기반으로하는 사양입니다. ZigBee는 ISM 무선 대역에서 작동합니다. 산업용 제어, 의료 데이터 수집, 연기 및 침입자 경고, 빌딩 자동화 및 홈 자동화 등을 위한 범용, 저렴, 자체 구성(self -organizing), 메시 네트워크(mesh network)를 정의합니다.

ZT-20xx-IOG 시리즈 (ZT-IOG라고 함)는 디지털 입력 및 디지털 출력 채널이 있는 ZigBee 무선 통신 모듈 시리즈입니다.
ZT-IOG에서 "IOG"는 I/O Group의 약어이며 다중 대 다중 쌍 연결 I/O 모듈(multi-to-multi Pair-connection I/O module)을 의미합니다.

ZT-2055-IOG 모듈은 8개의 디지털 입력8개의 디지털 출력 채널을 제공하는 ZT-20xx-IOG 시리즈 중 하나입니다.
사용자는 외부 스위치를 통해 ZigBee Coordinator 또는 ZigBee Router로 쉽게 구성 할 수 있습니다.
ZigBee 코디네이터는 메시지 처리 및 배포 센터(distribution center) 역할을 합니다.
즉, ZT-IOG 모듈의 DI가 채널 상태를 변경하는 만큼 즉시 이벤트를 트리거하고, I/O 업데이트 로직 계산을 통해 ZT-IOG 시스템의 DO 출력 상태를 결정할 수 있도록 ZigBee 코디네이터에 업로드합니다.
그런 다음 ZigBee 코디네이터는 다중 대 다중 I/O 쌍 연결 기능(multi-to-multi I/O Pair-connection function)을 달성하기 위해 모든 DO 채널 상태를 동기화할 수 있도록 모든 ZT-IOG ZigBee 라우터 모듈에 주기적으로 메시지를 브로드캐스트(broadcast)합니다.










▪   ISM 2.4GHz 작동 주파수
▪   IEEE802.15.4/ZigBee 사양 완벽 준수 (ZigBee Pro / ZigBee 2007)
▪   무선 전송 범위 최대 700 미터 (가시선 ; Line of Sight)
▪   무선 통신용 AES-128 암호화 지원 (Passive)
▪   조정 가능한 RF 전송 출력 전력

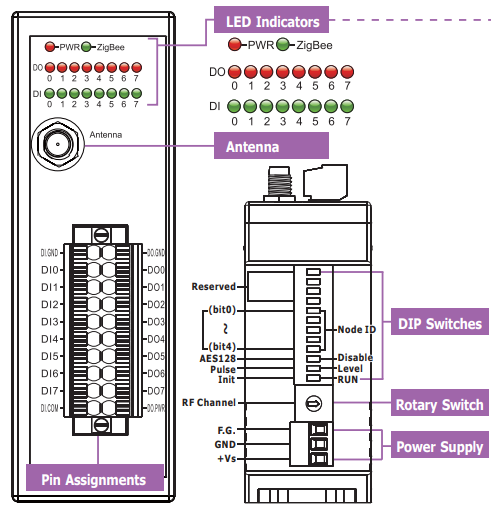

▪   간편한 구성을 위한 외부 DIP 및 회전 스위치 (Rotary Switch)
▪   GUI 구성 소프트웨어 (Windows 버전)
▪   8-채널 디지털 입력 및 8-채널 디지털 출력 제공
▪   280 로직 Pair-connection 채널 지원
▪   구성 가능한 I/O Pairing Relationship
▪   서지 및 ESD 보호
▪   무선 단선 모니터링을 위한 DO Safe Value 설정
▪   DIN- 레일 장착 가능
▪   작동 온도 : -25 °C ~ +75 °C





모델명 ZT-2055-IOG
 통신 및 인터페이스
 무선 표준 ZigBee 2007 Pro
 전송 전력 11 dBm (FCC Certificated) ( 최대 19 dBm)
 안테나 2.4 GHz - 5 dBi 무지향성 안테나(Omni-directional Antenna)
전송 범위(LOS) 700 m (Typical)
인증 CE/FCC, FCC ID
ZigBee 네트워크 최대 슬레이브 255
프로토콜 DCON 및 Modbus RTU 프로토콜
듀얼 워치독 Yes, 모듈 (1.6 초), 통신 (프로그래머블)
LED 표시기/디스플레이
ZigBee 통신 1 LED, 초록
Power 1 LED, 빨강
디지털 입력 8 LED 초록 (디지털 입력), 8 LED 빨강 (디지털 출력)
절연 (Isolation)
 Intra-module Isolated, Field-to-Logic  2500 VDC
EMS 보호
ESD (IEC 61000-4-2)  전력선, 통신선 및 각 채널에 대해 ± 4kV 접점, 무작위점에 대해 8kV 공기
 EFT (IEC 61000-4-4)  ±4 kV for Power
 Surge ( IEC 61000-4-5)  ±3 kV for Power
전원
입력 전압 범위  +10 ~ +30 VDC
소비 전력  2.5 W (최대)
기구
가연성 난연 재료 (UL 94V-0 레벨)
치수 (L x W x H) 96 mm x 33 mm x 110 mm
설치 DIN-Rail
환경
작동 온도 -25 to +75 °C
보관 온도 -30 to +80 °C
습도 10 to 90 % RH, Non-condensing





모델명   ZT-2055-IOG

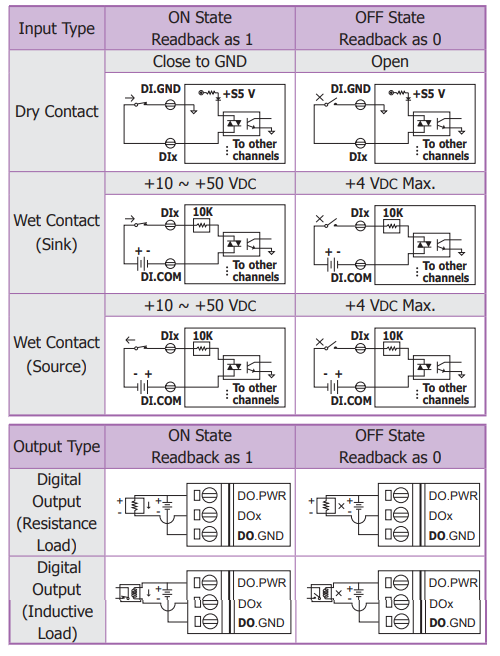

 디지털 입력/카운터
채널 8
타입 Wet 접점 Sink/Source
Dry 접점 Source
Wet 접점
(Sink/Source)
ON 전압 레벨 +10 ~ 50 VDC
OFF 전압 레벨 최대 +4 VDC
Dry 접점
(Source)
ON 전압 레벨 Close to GND
OFF 전압 레벨 Open
유효거리 최대 500 미터
입력 임피던스 10 kΩ
과전압 보호 ±70 VDC
디지털 출력
채널 8
타입 Open Collector
Sink/Source (NPN/PNP) Sink
부하 전압 +3.5 ~ 50 VDC
최대 부하 전류 650 mA/채널
과전압 보호 60 VDC
과부하 보호 1.4 A (with short-circuit protection)
파워-온 값(Power-on Value) Yes, 프로그래머블
안전 값(Save Value) Yes, 프로그래머블













 ZT-2055-IOG CR ZigBee I/O Group (Pair-connection) 모듈 with 8-채널 Isolated 디지털 입력 및 8-채널 Isolated 디지털 출력 모듈 (Full-function) (RoHS)
중요 사항 :
고급 구성을 수행하기 위한 요구 사항이 있는 경우 최소 하나의 ZT-USBC 또는 ZT2570 ZigBee 변환기를 주문하십시오.




 ZT-2570 CR Ethernet/RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS)
 ZT-2510 CR ZigBee 리피터 (Slave, ZigBee Router) (RoHS)
 ZT-USBC USB to ZigBee Converter (RoHS)
 외부 안테나 2.4GHz 외부 안테나, RP SMA Male (Plug)
 연장 케이블 3S00x-1, RG58A/U x 미터 길이 RP-SMA male to RP-SMA Female
