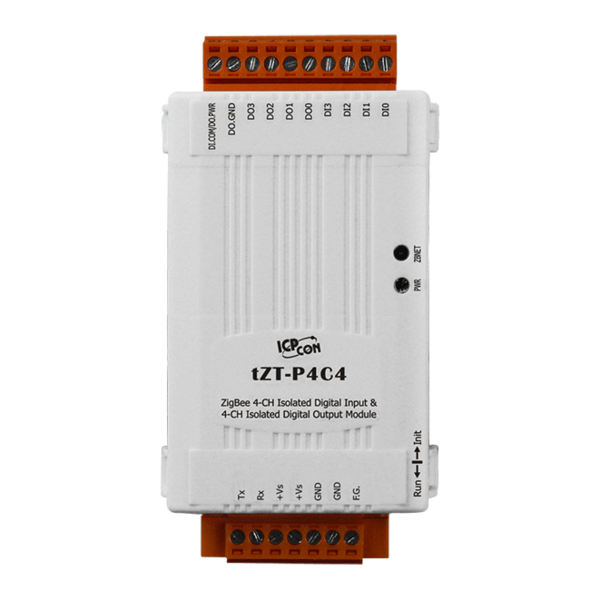

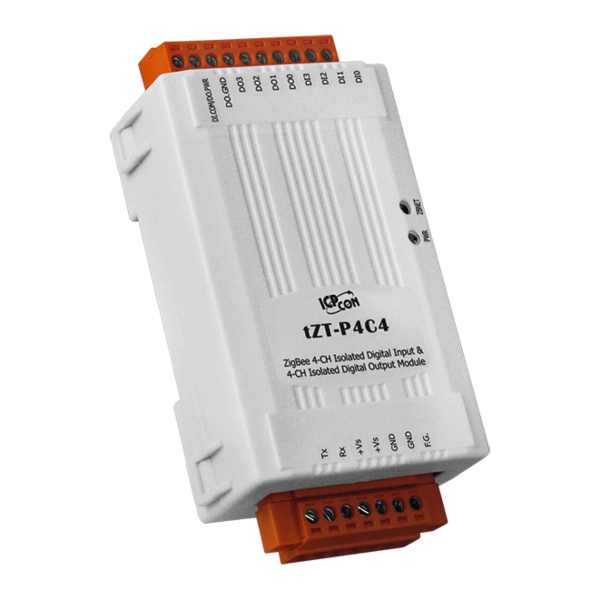

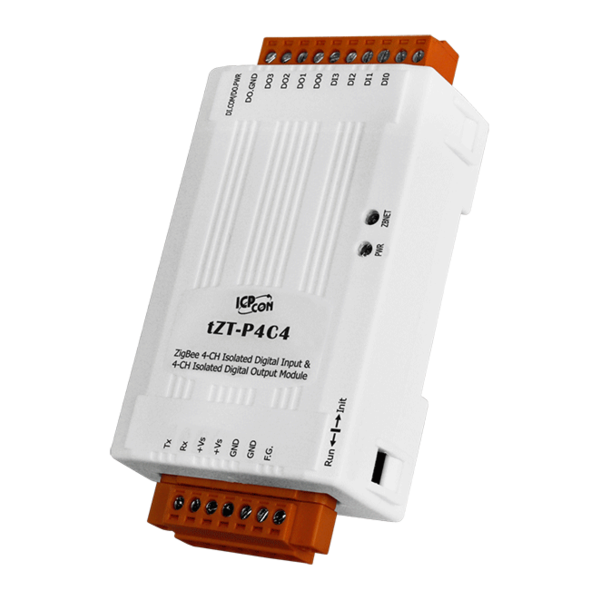

tZT-P4C4
ZigBee 무선 4-채널 디지털 입력 및 4-채널 디지털 출력 모듈 (ZigBee Router)
ZigBee는 무선 개인 영역 네트워크 (WPAN ; Wireless Personal Area Networks)에 대한 IEEE 802.15.4 표준을 기반으로하는 사양입니다. ZigBee는 ISM 무선 대역에서 작동합니다. 산업용 제어, 의료 데이터 수집, 연기 및 침입자 경고, 빌딩 자동화 및 홈 자동화 등을 위한 범용, 저렴, 자체 구성(self -organizing), 메시 네트워크(mesh network)를 정의합니다.
tZT-P4C4는 4개 디지털 입력과 4개 디지털 출력 채널을 제공하며 각 채널에는 포토 커플 절연 기능( photocouple isolation)이 있습니다.
tZTP4C4는 단락 보호 기능이 있는 sink-type 출력과 source-type 입력을 지원합니다. 모든 입력 채널은 16 비트 카운터로 사용할 수 있습니다.
전원 켜기 및 안전한 디지털 출력 값을 구성하는 옵션이 있고, 4kV ESD 보호 및 3750VDC 내부 모듈 절연도 제공됩니다.
ICP DAS의 tZT 시리즈 제품은 ZigBee의 저비용 및 저전력 소비의 장점을 가지고 있습니다.
최대 300 미터 (LOS) 표준 전송 거리까지 무선 통신 기능을 제공합니다.
동적 메시 네트워크와 결합하여 사용자는 배선하기 어려운 환경에서 DIO 데이터를 쉽게 포착 할 수 있습니다.
▪ ISM 2.4GHz 작동 주파수
▪ IEEE802.15.4/ZigBee 사양 완벽 준수 (ZigBee Pro / ZigBee 2007)
▪ 최대 300 미터의 무선 전송 범위 (가시선 ; Line of Sight)
▪ 조정 가능한 RF 전송 출력 전력
▪ GUI 구성 소프트웨어 (Windows 버전)
▪ 무선 통신을위한 AES-128 암호화 지원 (Passive)
▪ ZigBee 중계기 기능 지원
▪ 4개 디지털 입력 채널 및 4개 디지털 출력 채널 제공
▪ 모든 디지털 입력 채널은 16-bit 카운터 지원
▪ 과부하 보호 기능이 있는 Sink 타입 디지털 출력 채널
▪ 서지 및 ESD 보호
▪ 구성 가능한 파워-온 값(Power-on Value) 및 안전 값(Safe Value) 설정
▪ DIN- 레일 장착 가능
▪ 작동 온도 : -25 °C ~ +75 °C
모델명 | tZT-P4C4 | |
통신 및 인터페이스 | ||
무선 표준 | ZigBee 2007 Pro | |
전송 전력 | 11 dBm (FCC Certificated) ( 최대 19 dBm) | |
안테나 | 2.4 GHz - PCB 안테나 (3 dBi, 50Ω) | |
전송 범위(LOS) | 300 m | |
프로토콜 | DCON 및 Modbus RTU 프로토콜 | |
듀얼 워치독 | Yes, 모듈 (1.6 초), 통신 (프로그래머블) | |
LED 표시기/디스플레이 | ||
ZigBee 통신 | 1 LED, 초록 | |
Power | 1 LED, 빨강 | |
절연 (Isolation) | ||
Intra-module Isolated, Field-to-Logic | 2500 VDC | |
EMS 보호 | ||
ESD (IEC 61000-4-2) | 각 터미널에 대해 ± 4kV 접점 | |
EFT (IEC 61000-4-4) | ±1 kV for Power | |
전원 | ||
입력 전압 범위 | +10 ~ +30 VDC | |
소비 전력 | 1 W (최대) | |
기구 | ||
가연성 | 난연 재료 (UL 94V-0 레벨) | |
치수 (W x L x H) | 52 mm x 98 mm x 27 mm | |
설치 | DIN-Rail | |
환경 | ||
작동 온도 | -25 to +75 °C | |
보관 온도 | -30 to +80 °C | |
습도 | 10 to 95 % RH, Non-condensing |
모델명 | tZT-P4C4 | ||||

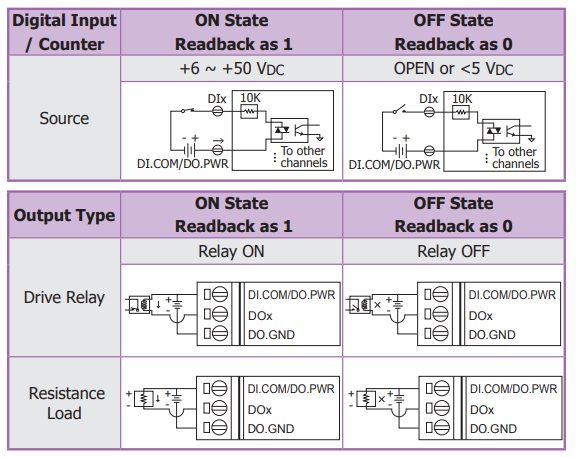

디지털 입력/카운터 | |||||
채널 | 4 | ||||
타입 | Wet 접점 (Source) | ||||
ON 전압 레벨 | +6 ~ +50 VDC | ||||
OFF 전압 레벨 | 최대 +5 VDC | ||||
카운터 | 채널 | 4 | |||
최대 카운터 | 65535 (16-bit) | ||||
최대 입력 Frequency | 100 Hz | ||||
최소 Pulse Width | 5 ms | ||||
입력 임피던스 | 10 kΩ, 0.66W | ||||
과전압 보호 | ±70 VDC | ||||
디지털 출력 | |||||
채널 | 4 | ||||
타입 | Isolated Open Collector (Sink) | ||||
부하 전압 | +3.5 ~ 50 VDC | ||||
최대 부하 전류 | 700 mA/채널 | ||||
과전압 보호 | Yes | ||||
과부하 보호 | Yes | ||||
파워-온 값(Power-on Value) | Yes, 프로그래머블 | ||||
안전 값(Save Value) | Yes, 프로그래머블 |
tZT-P4C4 CR | ZigBee 무선 4-채널 Isolated 디지털 입력 및 4-채널 Isolated 디지털 출력 모듈 (ZigBee Router) (RoHS) | |

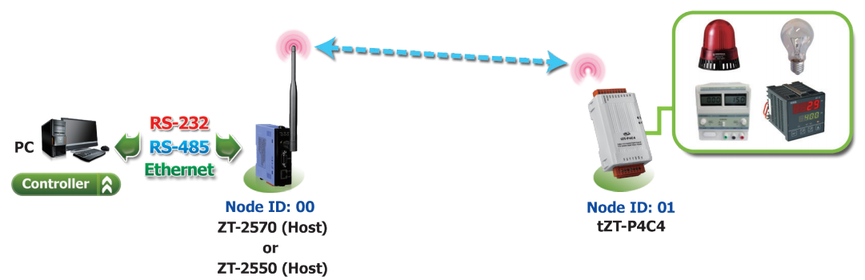

중요 사항 : Zigbee Data Acquisition 모듈은 데이터 전송 경로를 조정하기 위해 Zigbee 호스트 컨버터가 필요합니다. Zigbee Data Acquisition 제품 구매시 ZT-2550, ZT-2570 ZigBee 호스트 컨버터를 주문하는 것을 잊지 마십시오. |
ZT-2550 CR | RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS) | |
ZT-2570 CR | Ethernet/RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS) | |
ZT-2510 CR | ZigBee 리피터 (Slave, ZigBee Router) (RoHS) | |
ZT-USBC | USB to ZigBee Converter (RoHS) | |
외부 안테나 | 2.4GHz 외부 안테나, RP SMA Male (Plug) | |
연장 케이블 | 3S00x-1, RG58A/U x 미터 길이 RP-SMA male to RP-SMA Female |
