제품 상세보기
;)
;)
ZT-2530M
- 제품명
- ZT-2530M
- 용도
- ZigBee 브릿지 모듈
- 특성
- ZigBee Bridge (ZigBee Coordinator 및 Router)
- 제조사
- ICPDAS(대만)

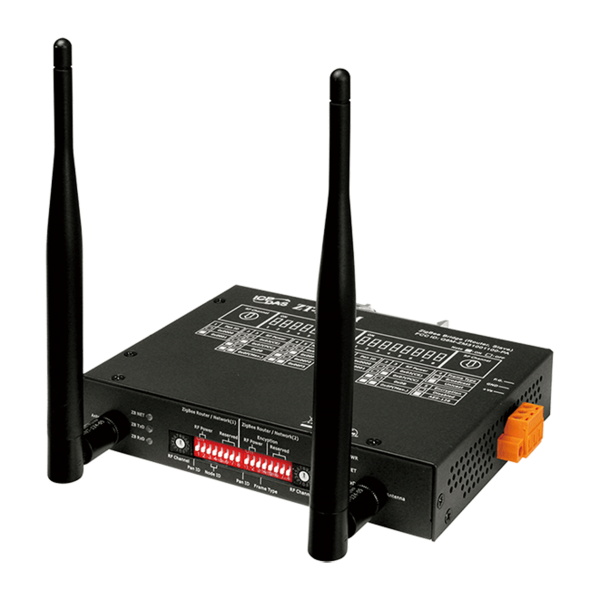

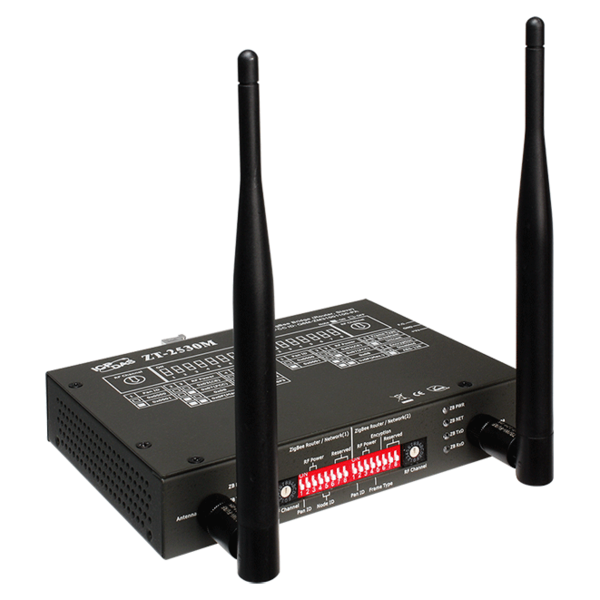

ZT-2530M
ZigBee 브릿지 모듈 (ZigBee Coddrdinator 및 Router)
ZigBee는 무선 개인 영역 네트워크 (WPAN ; Wireless Personal Area Networks)에 대한 IEEE 802.15.4 표준을 기반으로하는 사양입니다. ZigBee는 ISM 무선 대역에서 작동합니다. 산업용 제어, 의료 데이터 수집, 연기 및 침입자 경고, 빌딩 자동화 및 홈 자동화 등을 위한 범용, 저렴, 자체 구성(self -organizing), 메시 네트워크(mesh network)를 정의합니다.

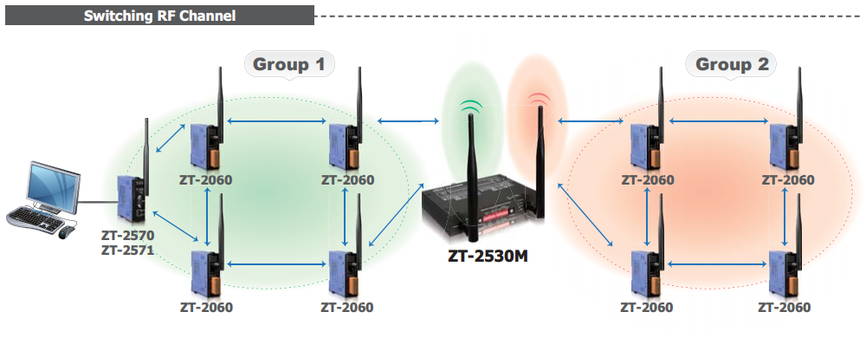

ZT-2530M은 두 개의 서로 다른 ZigBee 네트워크를 연결하는데 사용되는 ZigBee Bridge입니다.

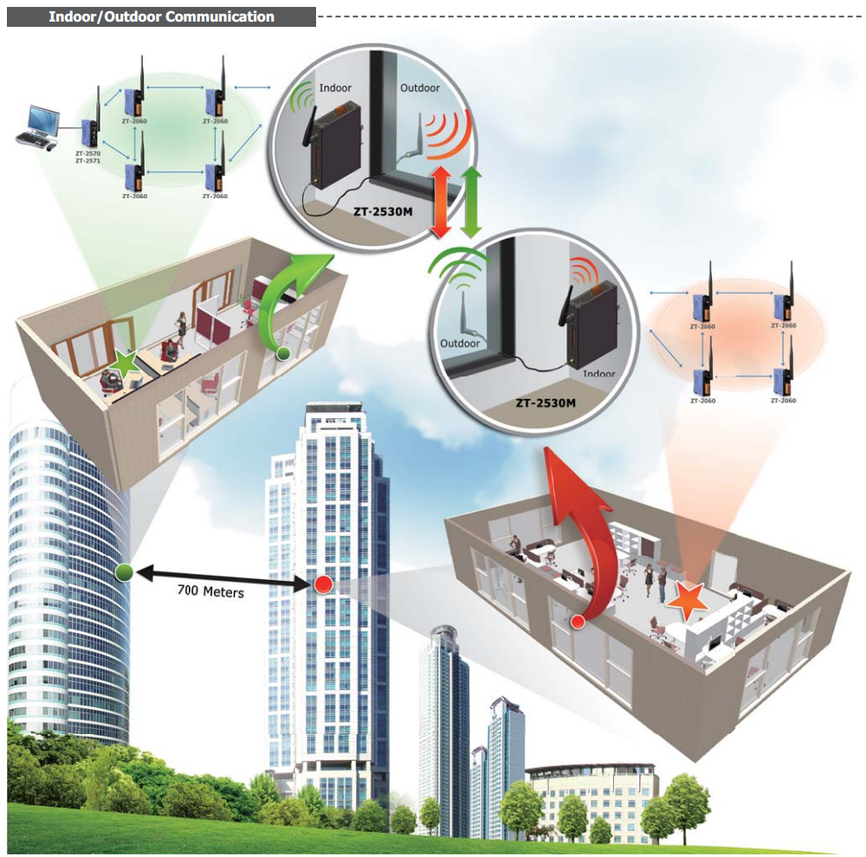

도시 환경에서 건물 및 기타 장애물에 의한 무선 신호 흡수는 무선 전송을 크게 손상시킵니다. ICP DAS는 이중 안테나를 장착하고 ZigBee 코디네이터와 ZigBee 라우터를 결합한 ZigBee 브리지 기능의 ZT-2530M을 제공합니다.
전체 하드웨어 구성이 가능하며 실내와 실외기 간의 통신을 연결하거나 복잡한 네트워크를 분할하여 효율성을 높이는데 사용할 수 있습니다.
ICP DAS ZigBee 제품은 주로 사용자가 무선 통신 시스템이 있는 환경에서 무선 통신 시스템을 구축 할 수 있도록 설계되었습니다. 물리적으로 장치를 연결하기가 어렵습니다. 그들은 산업 제어, 임베디드 감지, 의료 데이터 수집, 스모그 및 침입자 경고, 빌딩 자동화, 홈 자동화 등에 널리 사용됩니다.
▪ ISM 2.4GHz 작동 주파수
▪ 2.4G (IEEE802.15.4/ZigBee 사양) 완벽 준수
▪ ZigBee ZigBee Pro (ZigBee 2007)와 완벽하게 호환
▪ 무선 전송 범위 : 최대 700 미터 (가시선 ; Line of Sight)
▪ 조정 가능한 RF 전송 출력 전력

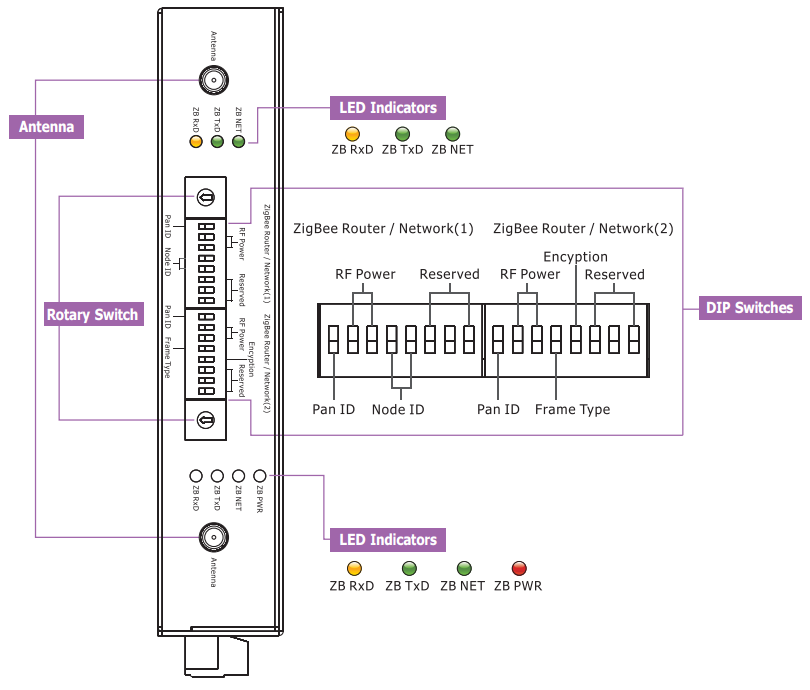

▪ 하드웨어 구성용 외부 스위치
▪ 무선 통신을위한 AES-128 암호화 지원 (Passive)
▪ DIN-레일 장착 가능
▪ 작동 온도 : -25 °C ~ +75 °C
| 모델명 | ZT-2530M | |
| 무선 | ||
| 무선 표준 | ZigBee 2007 Pro | |
| ZigBee 타입 | ZigBee Router + ZigBee Coordinator | |
| RF 채널 | 16 | |
| RF 전송 전력 | 11 dBm | |
| 안테나 (2.4GHz) | 2.4 GHz - 5 dBi Omni-directional Antenna x 2 | |
| 전송 범위(LOS) | 700 m (Typical) | |
| EMI 인증 | CE/FCC, FCC ID | |
| 최대 슬레이브 지원 | 255 | |
| LED 표시기 | ||
| ZigBee Power | 빨강 | |
| ZigBee Net | 초록 | |
| ZigBee TxD | 초록 | |
| ZigBee RxD | 노랑 | |
| 전원 | ||
| 보호 | 전원 역 극성 보호 | |
| EMS 보호 | ESD, Surge, EFT | |
| 전원 공급 | +10 VDC ~ +30 VDC | |
| 소비 전력 | 1 W (최대) | |
| 기구 | ||
| 케이스 | 금속 | |
| 치수 (L x W x H) | 125 mm × 30 mm × 160 mm | |
| 설치 | DIN-Rail | |
| 환경 | ||
| 작동 온도 | -25 to +75 °C | |
| 보관 온도 | -30 to +80 °C | |
| 습도 | 10 to 90 % RH, Non-condensing | |
| ZT-2530M CR | ZigBee Bridge 모듈 (ZigBee Coordinator 및 Router) (RoHS) | |
| ZT-2550 CR | RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS) | |
| ZT-2551 CR | RS-485/RS-232 to ZigBee 컨버터 (Slave, ZigBee Router) (RoHS) | |
| ZT-2570 CR | Ethernet/RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS) | |
| ZT-2571 CR | Ethernet/RS-485/RS-232 to ZigBee 컨버터 (Slave, ZigBee Router) (RoHS) | |
| ZT-2000 DIO 시리즈 | 무선 디지털 입력 및 디지털 출력 ZigBee I/O 장치 | |
| ZT-2000 AIO 시리즈 | 무선 아날로그 입력 및 아날로그 출력 ZigBee I/O 장치 | |
| ZT-USBC | USB to ZigBee Converter (RoHS) | |
| 외부 안테나 | 2.4GHz 외부 안테나, RP SMA Male (Plug) | |
| 연장 케이블 | 3S00x-1, RG58A/U x 미터 길이 RP-SMA male to RP-SMA Female | |
