제품 상세보기

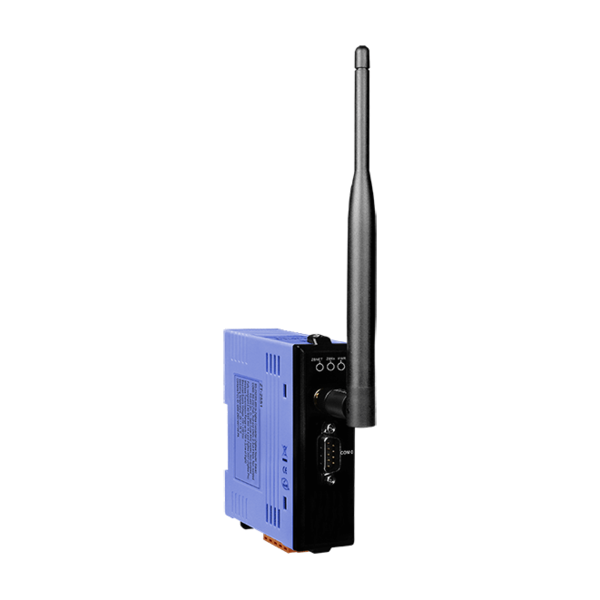

ZT-2550

제품명
ZT-2550
용도
ZigBee 컨버터 모듈
특성
RS-232/RS-485 to ZigBee Converter (ZigBee Coordinator)
제조사
ICPDAS(대만)





ZT-2550
RS-232/RS-485 to ZigBee 컨버터 모듈 (Host, ZigBee Coordinator)













ZigBee무선 개인 영역 네트워크 (WPAN ; Wireless Personal Area Networks)에 대한 IEEE 802.15.4 표준을 기반으로하는 사양입니다. ZigBee는 ISM 무선 대역에서 작동합니다. 산업용 제어, 의료 데이터 수집, 연기 및 침입자 경고, 빌딩 자동화 및 홈 자동화 등을 위한 범용, 저렴, 자체 구성(self -organizing), 메시 네트워크(mesh network)를 정의합니다.

ZT-2550 및 ZT-2551 시리즈 모듈은 RS-232, RS-485 인터페이스를 개인 영역 ZigBee 네트워크로 변환할 수 있는 IEEE802.15.4 표준을 기반으로 하는 소형 무선 ZigBee 변환기입니다.
ICP DAS ZT 시리즈 ZigBee 제품의 일반적인 전송은 700m(LOS, 가시선)이며, 전송 주파수 범위는 2.405GHz와 2.48GHz 사이이며, 5MHz 섹터로 분리되어 16 채널과 16384 PAN ID를 제공합니다.
ZT-2000 시리즈는 장거리 무선 변환기일뿐만 아니라 ZigBee 라우터 역할을 하여 전송 범위를 확장하고 무선 신호의 품질을 향상시킬 수 있습니다.
ZT-2000 시리즈 제품은 ZigBee Alliance의 ZigBee 2007 (ZigBee Pro)에 장착 된 소형 저전력 디지털 라디오 모듈을 사용하는 고수준 통신 프로토콜 제품군에 대한 사양입니다.
ZigBee 네트워크에서는 하나의 ZigBee Host 만 허용되며 “ZigBee Coordinator”라고 하는 ZT-2550 시리즈 제품은 라우팅을 초기화하고 관리하는데 사용됩니다.
또한 One ZigBee 네트워크는 255 개의 ZigBee 라우터를 관리 할 수 ​​있으며 상위 또는 하위 노드에서 데이터를 수신하거나 우회하는 역할을합니다.
Windows 호환 GUI 구성 유틸리티를 사용할 수 있습니다. 이 유틸리티를 사용하면 Pan ID와 같은 여러 필수 ZigBee 변수와 함께 응용 프로그램 유형에 따라 다른 구성을 설정할 수 있습니다. 친숙한 사용자 인터페이스는 또한 사용자가 ZT-2000 시리즈에 익숙해지는데 도움이 됩니다.







▪   ISM 2.4GHz 작동 주파수
▪   2.4G (IEEE802.15.4/ZigBee 사양) 완벽 준수
▪   ZigBee ZigBee Pro (ZigBee 2007)와 완벽하게 호환
▪   무선 전송 범위 : 최대 700 미터 (가시선 ; Line of Sight)
▪   조정 가능한 RF 전송 출력 전력
▪   무선 통신을위한 AES-128 암호화 지원 (Passive)
▪   GUI 구성 소프트웨어 (Windows 버전)
▪   RS-232/RS-485 인터페이스 지원
▪   비 주소 장치 데이터 전송을 위한 소스 식별
▪   중복 전송 경로를 위한 브로드캐스트(Broadcast) 전송 지원
▪   네트워크 부하를 줄이기 위해 유니캐스트(Unicast) 전송 지원
▪   네트워크 모니터링 및 개선을 위한 토폴로지 유틸리티 지원
▪   DIN-레일 장착 가능
▪   작동 온도 : -25 °C ~ +75 °C





모델명 ZT-2550 (ZigBee Coordinator) ZT-2551 (ZigBee Router)
 하드웨어
 MCU 모듈 8-bit microprocessor
임시 버퍼 사이즈 265 Bytes
LED
표시기
ZigBee Net 초록
ZigBee RxD 노랑
Power 빨강
통신 인터페이스
COM

RS-232

RS-232 (TxD, RxD and GND)
D-Sub 9 Female, Non-isolated D-Sub 9 Male, Non-isolated
RS-485 RS-485 (DATA+, DATA-; internal ASIC self-tuner); Non-isolated
Data Format N81, N82, O71, O81, E71, E81, S71, S81, M71, M81
 전원
보호  전원 역 극성 보호
 EMS 보호  ESD, Surge, EFT
 전원 공급  +10 VDC ~ +30 VDC
 소비 전력  1 W
 기구
가연성  플라스틱, 난연 재료 (UL 94V-0 레벨)
치수 (L x W x H)   87 mm × 33 mm × 110 mm
설치  DIN-Rail
 환경
작동 온도 -25 to +75 °C
보관 온도 -40 to +80 °C
습도 5 to 95 % RH, Non-condensing
무선
RF 채널 16
RF 전송 전력 11 dBm
안테나 (2.4GHz) 2.4 GHz - 5 dBi Omni-directional Antenna
전송 범위(LOS) 700 m (Typical)
최대 슬레이브 지원 255
EMI 인증 CE/FCC, FCC ID



















 ZT-2550 CR RS-485/RS-232 to ZigBee Converter (Host, ZigBee Coordinator) (RoHS)
 ZT-2551 CR RS-485/RS-232 to ZigBee Converter (Slave, ZigBee Router) (RoHS)




 ZT-2550 CR RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS)
 ZT-2551 CR RS-485/RS-232 to ZigBee 컨버터 (Slave, ZigBee Router) (RoHS)
 ZT-2570 CR Ethernet/RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS)
 ZT-2571 CR Ethernet/RS-485/RS-232 to ZigBee 컨버터 (Slave, ZigBee Router) (RoHS)
 ZT-2000 DIO 시리즈 무선 디지털 입력 및 디지털 출력 ZigBee I/O 장치
 ZT-2000 AIO 시리즈 무선 아날로그 입력 및 아날로그 출력 ZigBee I/O 장치
 ZT-USBC USB to ZigBee Converter (RoHS)
 외부 안테나 2.4GHz 외부 안테나, RP SMA Male (Plug)
 연장 케이블 3S00x-1, RG58A/U x 미터 길이 RP-SMA male to RP-SMA Female
