제품 상세보기

ZT-USBC

제품명
ZT-USBC
용도
ZigBee 컨버터 모듈
특성
USB to ZigBee Converter (Host, ZigBee Coordinator)
제조사
ICPDAS(대만)

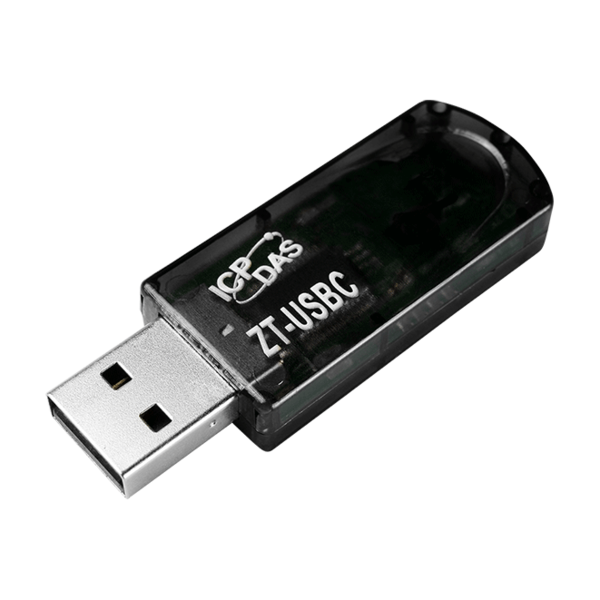

ZT-USBC
USB to ZigBee 컨버터 모듈 (Host, ZigBee Coordinator)













ZigBee무선 개인 영역 네트워크 (WPAN ; Wireless Personal Area Networks)에 대한 IEEE 802.15.4 표준을 기반으로하는 사양입니다. ZigBee는 ISM 무선 대역에서 작동합니다. 산업용 제어, 의료 데이터 수집, 연기 및 침입자 경고, 빌딩 자동화 및 홈 자동화 등을 위한 범용, 저렴, 자체 구성(self -organizing), 메시 네트워크(mesh network)를 정의합니다.

ZT-USB 시리즈 모듈은 IEEE802.15.4 표준을 기반으로 하는 소형 무선 ZigBee 변환기로 USB 인터페이스를 개인 영역 ZigBee 네트워크로 변환 할 수 있습니다.
ICP DAS ZT-USB 시리즈 ZigBee 제품의 일반적인 전송은 60미터(LOS, 가시선)이고, 전송 주파수 범위는 2.405GHz와 2.48GHz 사이이며, 5MHz 섹터로 분리되어 16채널과 16384 PAN ID를 제공합니다.
ZT 시리즈는 장거리 무선 변환기 일뿐만 아니라 ZigBee 라우터 역할을 하여 전송 범위를 확장하고 무선 신호의 품질을 향상시킬 수 있습니다.
ZT-USB 시리즈 제품은 ZigBee Alliance의 ZigBee 2007 (ZigBee Pro)에 장착된 소형 저전력 디지털 라디오 모듈을 사용하는 고급 통신 프로토콜 제품군에 대한 사양입니다.

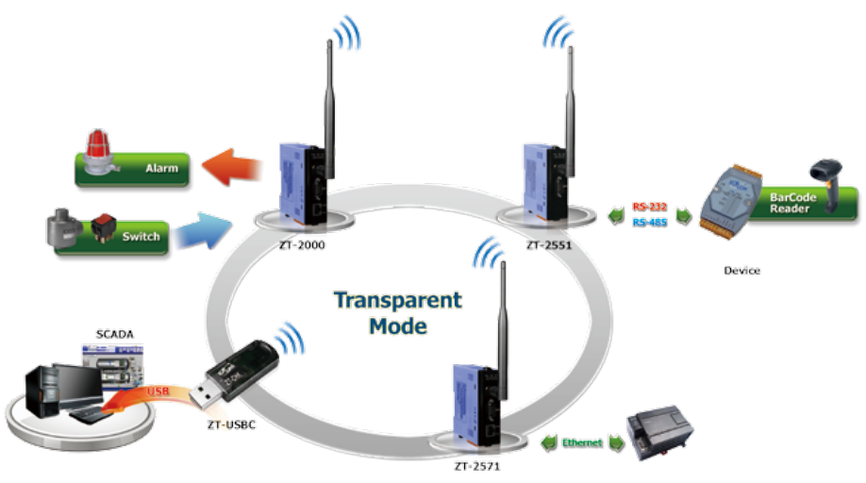

ZigBee 네트워크에서는 하나의 ZigBee Host만 허용되며 “ZigBee Coordinator”라고하며 ZT-USBC는 라우팅을 초기화하고 관리하는데 사용됩니다.
또한 One ZigBee 네트워크는 255개의 ZigBee 라우터를 관리 할 수 ​​있으며 상위 또는 하위 노드에서 데이터를 수신하거나 우회하는 역할을 합니다.
Windows 호환 GUI 구성 유틸리티를 사용할 수 있습니다. 이 유틸리티를 사용하면 Pan ID와 같은 여러 필수 ZigBee 변수와 함께 응용 프로그램 유형에 따라 다른 구성을 설정할 수 있습니다. 친숙한 사용자 인터페이스는 사용자가 ZT-USB 및 ZT-2000 시리즈에 익숙해지는데 도움이 됩니다.







▪   ISM 2.4GHz 작동 주파수
▪   2.4G (IEEE802.15.4/ZigBee 사양) 완벽 준수
▪   ZigBee ZigBee Pro (ZigBee 2007)와 완벽하게 호환
▪   외부 안테나 필요 없음
▪   무선 전송 범위 : 최대 60 미터 (가시선 ; Line of Sight)
▪   GUI 구성 소프트웨어 (Windows 버전)
▪   USB 1.1/2.0 (고속)과 완벽하게 호환
▪   외부 전원 공급 불필요
▪   최대 115200 bps의 전송 속도
▪   작동 온도 : -25 °C ~ +75 °C





모델명 ZT-USBC
 하드웨어
 임시 버퍼 사이즈 237 Bytes

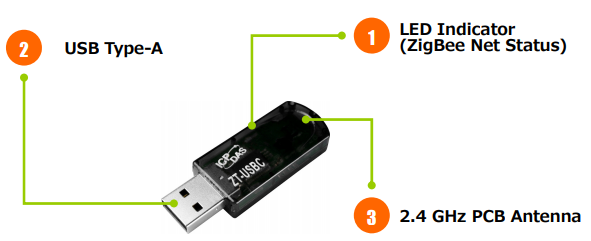

LED 표시기 ZigBee 통신 1 LED (빨강)
통신 인터페이스
USB 커넥터 Type-A Plug
호환성 USB 1.1 및 2.0 표준
드라이버 Windows 2000/XP/Vista/7/8/10 Windows CE 4.2~5.2/6.0/7.0 Linux
전송속도 2400/4800/9600/19200/38400/57600/76800/115200 (bps)
Data Format N,8,1/O,8,1/E,8,1
 전원
전원 공급  USB 소켓 전원
 소비 전력  0.3 W (최대)
 기구
가연성  플라스틱, 난연 재료 (UL 94V-0 레벨)
치수 (L x W x H)  58.4 mm x 19.8 mm x 9 mm
 환경
작동 온도 -25 to +75 °C
보관 온도 -30 to +80 °C
습도 10 to 90 % RH, Non-condensing
무선
RF 채널 16
RF 전송 전력 3 dBm
안테나 (2.4GHz) 2.4 GHz - 3 dBi PCB 안테나 (50Ω)
전송 범위(LOS) 60 m (Typical)
최대 슬레이브 지원 255





















 ZT-USBC CR USB to ZigBee Converter (Host, ZigBee Coordinator) (RoHS)




 ZT-2550 CR RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS)
 ZT-2551 CR RS-485/RS-232 to ZigBee 컨버터 (Slave, ZigBee Router) (RoHS)
 ZT-2570 CR Ethernet/RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS)
 ZT-2571 CR Ethernet/RS-485/RS-232 to ZigBee 컨버터 (Slave, ZigBee Router) (RoHS)
 ZT-2000 DIO 시리즈 무선 디지털 입력 및 디지털 출력 ZigBee I/O 장치
 ZT-2000 AIO 시리즈 무선 아날로그 입력 및 아날로그 출력 ZigBee I/O 장치
 ZT-USBC USB to ZigBee Converter (RoHS)
 외부 안테나 2.4GHz 외부 안테나, RP SMA Male (Plug)
 연장 케이블 3S00x-1, RG58A/U x 미터 길이 RP-SMA male to RP-SMA Female
