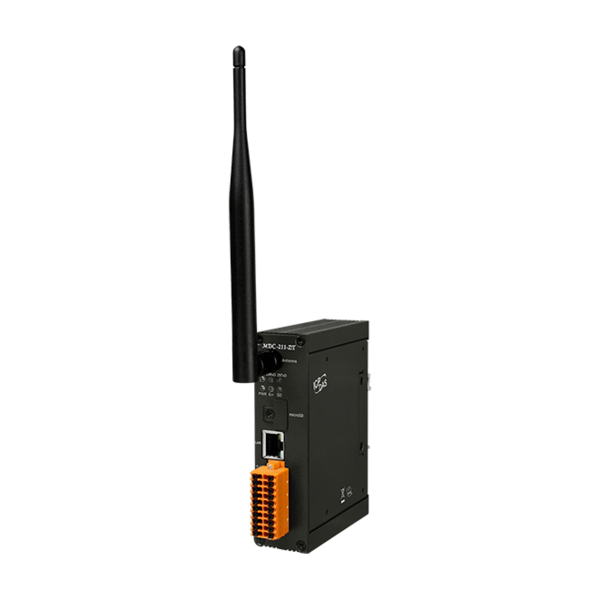

MDC-211-ZT

제품명
MDC-211-ZT
용도
ZigBee Modbus data concentrator
특성
1x Ethernet, 1x RS-232 and 1x RS-485
제조사
ICPDAS(대만)

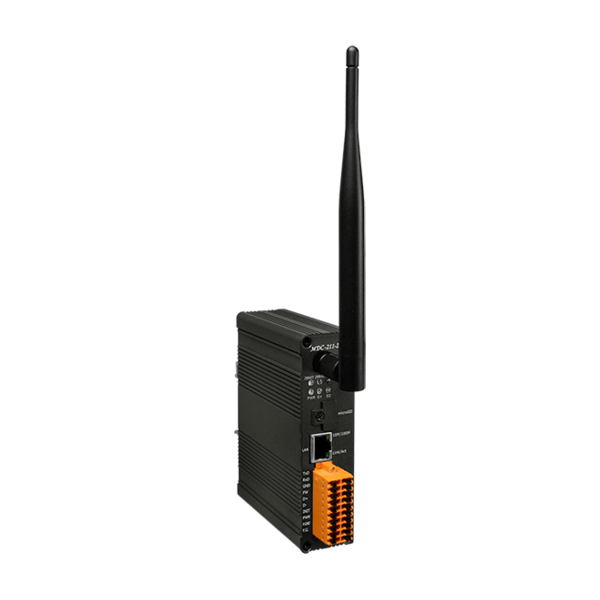

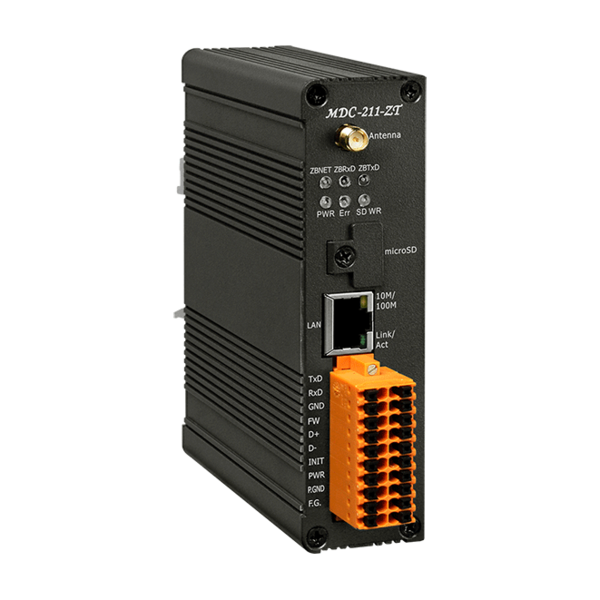

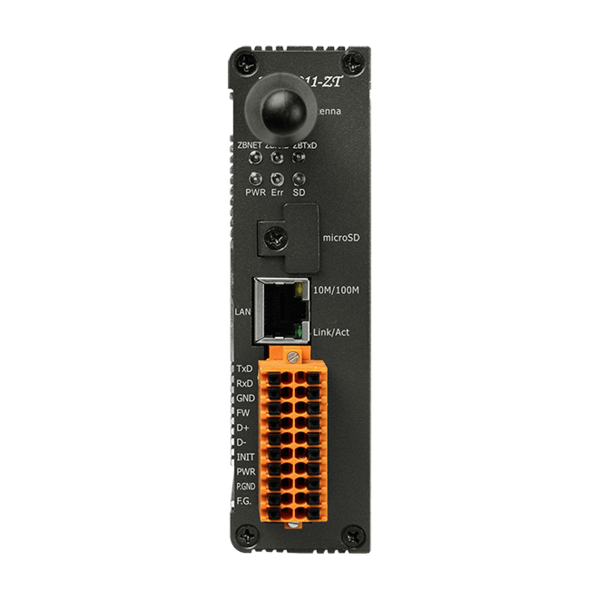

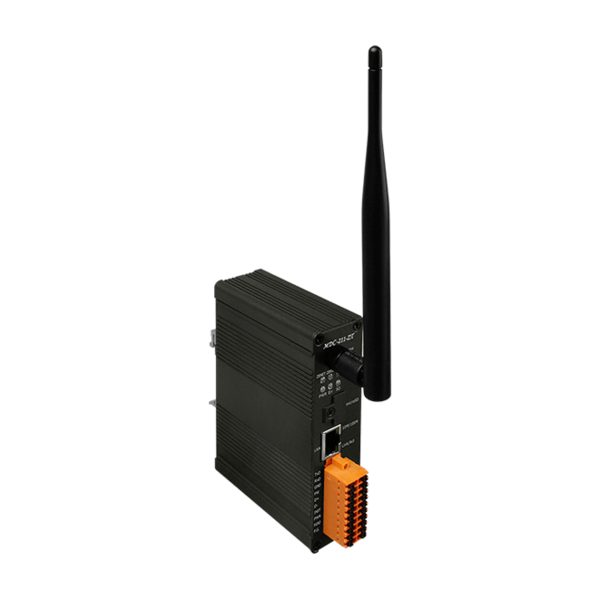

MDC-211-ZT
ZigBee Modbus Data Concentrator with 1 x Ethernet, 1 x RS-232 및 1 x RS-485













ZigBee무선 개인 영역 네트워크 (WPAN ; Wireless Personal Area Networks)에 대한 IEEE 802.15.4 표준을 기반으로하는 사양입니다. ZigBee는 ISM 무선 대역에서 작동합니다. 산업용 제어, 의료 데이터 수집, 연기 및 침입자 경고, 빌딩 자동화 및 홈 자동화 등을 위한 범용, 저렴, 자체 구성(self -organizing), 메시 네트워크(mesh network)를 정의합니다.



ICP DAS에서 개발한 MDC-211-ZT Modbus 데이터 집중 장치 이더넷, ZigBee Wireless, RS-232 및 RS-485 통신 인터페이스를 통해 Modbus RTU 장치이더넷 네트워크에 연결할 수 있습니다.
MDC-211-ZT는 사용자 정의 명령 테이블에 따라 Modbus RTU 장치의 데이터를 읽을 수 있습니다. 여러 Modbus RTU 장치의 데이터를 연속 주소 형식으로 통합하여 원격 모니터 호스트가 이더넷에서 MDC-211-ZT에 연결하여 여러 Modbus RTU 장치의 데이터에 한 번에 액세스 할 수 있도록합니다.
MDC-211-ZT의 Modbus 데이터 중앙 집중식 관리 기능과 이더넷 네트워크 편리한 링크 및 통신 기능을 통해 안정적인 원격 모니터링 시스템을 신속하게 구축하고 데이터 수집 작업 과정에서 복잡성을 단순화하고 이더넷 네트워크를 줄일 수 있고, 트래픽 부하 및 시스템 효율성을 향상시킵니다.

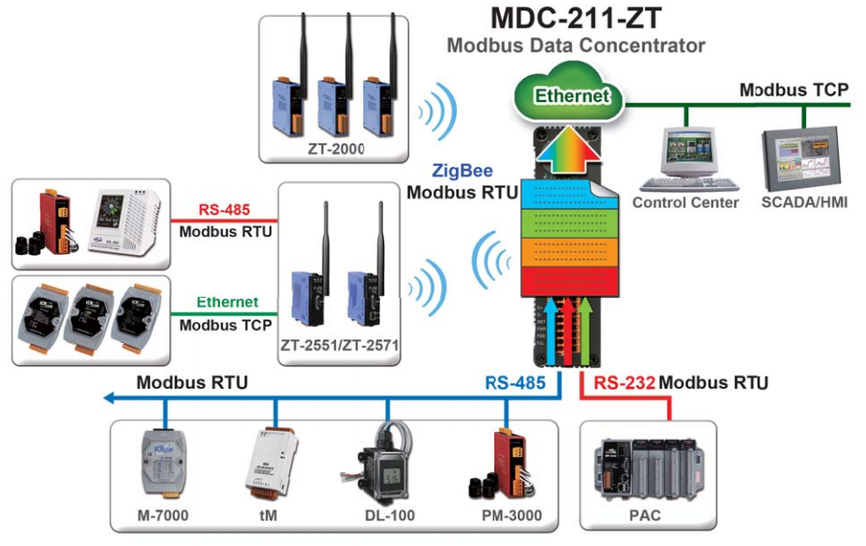

MDC-211-ZT Modbus 데이터 집중기는 사용자가 현장의 RS-232 또는 RS-485 Modbus RTU 장치를 관리하는데 도움을 줄 뿐만 아니라, ZigBee 무선 메시를 사용하여 배선이 배치하기 어려운 원격 거리에서도 작동 할 수 있습니다.
네트워크 통신 기능을 통해 원격 분산 ZT-2000 I/O 시리즈 모듈을 일반 Modbus RTU 장치에 쉽게 연결할 수 있습니다.
MDC-211-ZT Modbus 데이터 집중기는 모든 종류의 산업에서 널리 사용되는 SCADA (Supervisory Control and Data Acquisition) 시스템과 함께 작동하기에 완벽합니다.
몇 가지 간단한 설정을 통해 MDC-211-ZT Modbus 데이터 집중기는 분산형 Modbus RTU 장치와 ZigBee I/O 모듈을 이더넷 네트워크에 연결할 수 있으며, 이는 사용자가 원격 모니터링 제어 시스템을 신속하게 구축 할 수있는 최상의 솔루션입니다.

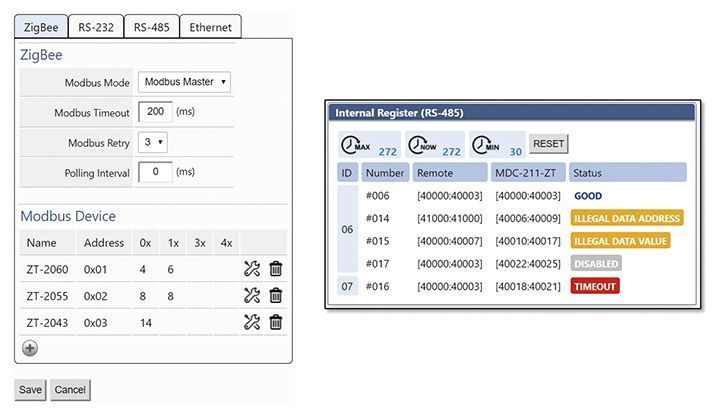

MDC-211-ZT는 간단하고 친숙한 웹 인터페이스 (UI)를 제공합니다.
사용자는 웹 브라우저를 통해 MDC-211-ZT 웹 페이지에 로그인하여 각 Modbus RTU 명령의 통신 상태 및 업데이트 빈도에 대해 MDC-211-ZT를 설정하고 실시간으로 감지 할 수 있습니다.

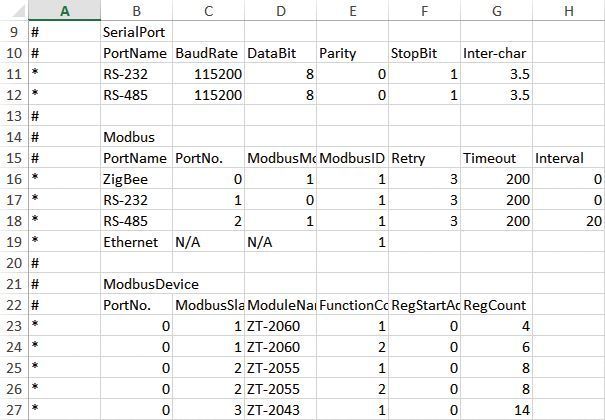

CSV (Comma-Separated Values)는 스프레드 시트 소프트웨어 또는 일반 텍스트 파일에서 편집 할 수있는 텍스트 파일 형식이며 사용, 읽기 및 유지 관리가 쉽다는 장점이 있습니다. MDC-211-ZT 매개 변수 설정에는 Modbus TCP 통신 ID 및 포트 번호, 직렬 포트 통신 매개 변수 및 설정을 * .csv 파일에서 편집하고 MDC-211-ZT로 가져올 수있는 Modbus RTU 명령이 포함됩니다. 웹 UI를 클릭 한 다음 원격 Modbus RTU 장치의 데이터 모니터링을 시작합니다.







ICP DAS의 ZT 시리즈 모듈에는 다양한 ZigBee to Modbus 디지털/아날로그 I/O 모듈이 포함되어 있으며 일반 Modbus 장치를 ZigBee 무선 장치로 업그레이드 할 수있는 많은 ZigBee to RS-232/RS-485/Ethernet 변환기를 제공합니다.
ICP DAS ZT 시리즈 제품의 장점은 ZigBee의 저렴한 비용, 저전력 소비 기능, FCC ID 인증, 최대 700 미터 (Line of Sign, LOS) 표준 전송 거리의 무선 통신 기능이고, 케이블 연결이 쉽지 않은 환경에서 사용자가 Modbus 장치 정보를 쉽게 모니터링 할 수 있는 다이내믹 메시 네트워크입니다.







▪   ISM 2.4GHz 작동 주파수 (IEEE802.15.4 / ZigBee Pro)
▪   무선 전송 범위 최대 700m (기본값)
▪   Modbus RTU Master 및 Slave 지원
▪   이더넷 통신 기능으로 Modbus/RTU 장치 업그레이드
▪   여러 Modbus/RTU 장치의 읽기 가속화
▪   최대 240개의 Modbus 폴링 명령 실행 지원
▪   각 DI/DO/AI/AO에 대해 최대 9600개의 Modbus 레지스터 지원
▪   친숙한 웹 UI 구성 지원
▪   .CSV 파일로 간편한 시스템 백업 및 복사





모델명 MDC-211-ZT
 Radio Standard
 RF 채널 Type B
안테나 (2.4GHz) 5 dBi Omni-Directional antenna
전송 전력 11 dBm
전송 범위(LOS) 700 m (Typical)
인증 FCC/FCC ID, CE (RED excluded)

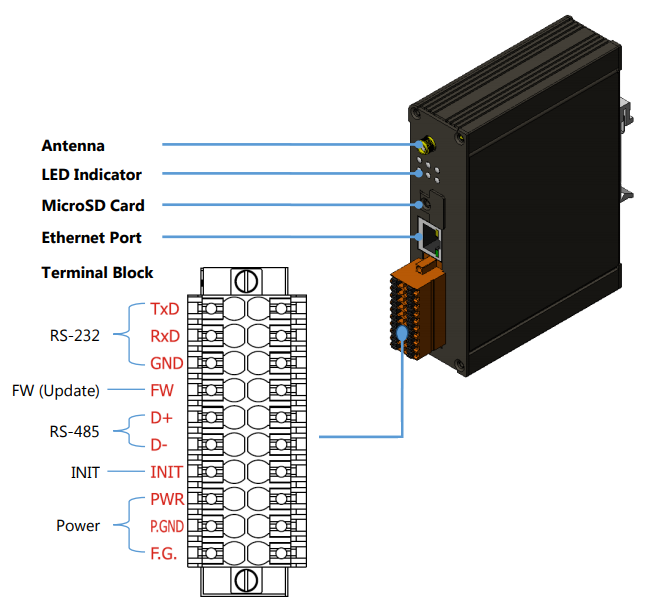

 이더넷 네트워크 (Ethernet Network)
포트 x1, 10/100 Base-TX
프로토콜 Modbus TCP Slave
 시리얼 포트 (COM)
 RS-232   x1, (TxD, RxD and GND)
 RS-485  x1, (D+, D-)
 전송 속도  1200 ~ 115200 (bps)
 Data Format  N81, N82, O71, O81, E71, E81, S71, S81, M71, M81
 프로토콜  Modbus RTU Master/Slave
 폴링 정의  모든 ZigBee/RS-232/RS-485 포트에 대해 최대 240개의 Modbus 명령 정의
 메모리 공유  AI, AO, DI 및 DO 데이터 각각에 대해 9600개의 레지스터
 기구
케이스  금속
치수 (L x W x H)   120 mm × 33 mm × 116 mm

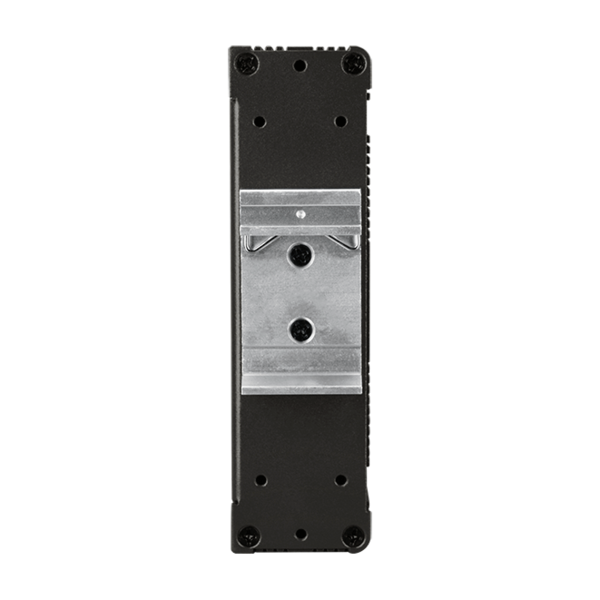

설치  DIN-Rail
 환경
보호 전원 역 극성 보호
EMS 보호 ESD, Surge, EFT
전원 공급 +10 VDC ~ +30 VD
소비 전력  5 W @ 24 VDC
 환경
작동 온도 -25 °C ~ +75 °C
보관 온도 -30 °C to +80 °C
습도 CE/FCC, FCC ID









 MDC-211-ZT CR ZigBee 모드버스 데이터 집중 장치 (RoHS) with 1x Ethernet, 1x RS-232 및 1x RS-485




 ZT-2000 DIO 시리즈 무선 디지털 입력 및 디지털 출력 ZigBee I/O 장치
 ZT-2000 AIO 시리즈 무선 아날로그 입력 및 아날로그 출력 ZigBee I/O 장치
 외부 안테나 2.4GHz 외부 안테나, RP SMA Male (Plug)
 연장 케이블 3S00x-1, RG58A/U x 미터 길이 RP-SMA male to RP-SMA Female
