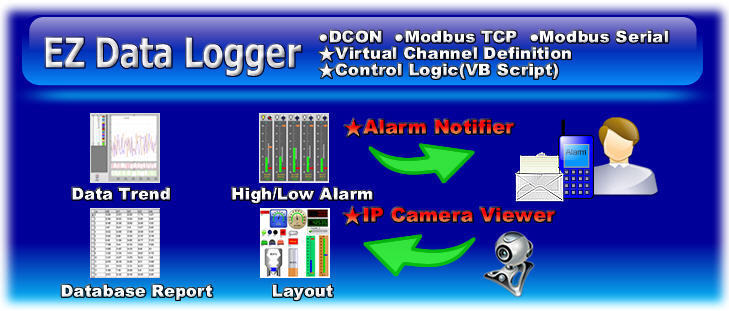

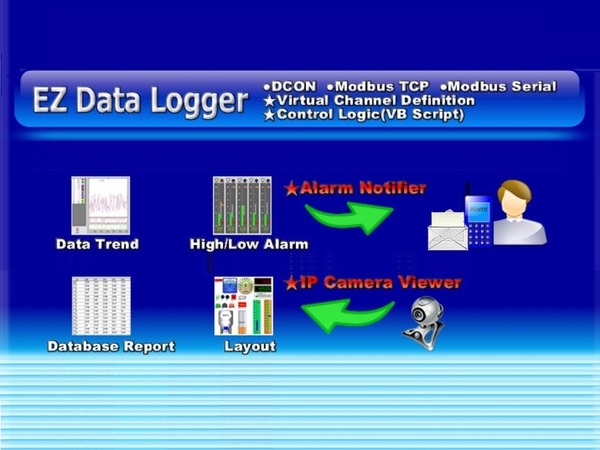

EZ Data Logger는 작은 데이터 로거 소프트웨어입니다.
소형 원격 I/O 시스템에도 적용이 가능합니다.
사용자 친화적인 인터페이스로 사용자는 프로그래밍 기술 없이도 빠르고 쉽게 데이터 로거 소프트웨어를 구축 할 수 있습니다.
DCON, Modbus RTU, Modbus Ascii, Modbus TCP (IP 및 도메인 이름 지원) 프로토콜을 지원합니다.
멀티 COM 포트 및 TCP/IP 연결을 지원합니다.
가상 채널 정의 (Virtual Channel definiton)를 지원합니다.
사용자가 채널 Tag Name으로 쉽게 가상 채널을 통해 데이터를 조작 할 수 있습니다.
예 : VC3 = (AI_2 + AI_3) / 2.
제어 로직 (VB Script) 지원
사용자가 스크립트를 편집하여 출력 값을 설정하거나 가상 채널로 데이터를 caculate 할 수 있습니다.
채널 값을 채널 Tage Name으로 가져 오거나 설정할 수 있습니다.
예 : AI_2> 50이면 DO_3 = 1
알람 통지 기능 지원 (SMS 또는 전자 메일 전송)
사용자는 엔지니어의 휴대 전화 번호와 이메일 주소를 설정할 수 있고
채널 값이 경보 값 이상으로 돌아 오거나 정상으로 돌아 오면,
접촉 메신저가 SMS (PDU 모드가 지원되는 GSM 모뎀 사용) 또는 E-Mail (이더넷 사용)을 통해 메시지를 보냅니다 .
유연한 모듈 구성
각 모듈과 I/O 포인트는 다른 설명과 색상으로 할 수 있습니다.
유연한 작업 그룹 구성
각 채널을 모든 작업 그룹(Work Group)에 할당 할 수 있습니다.
실시간 데이터 동향 (확대 및 축소)
각 동향선은 86400 개가 넘는 레코드를 저장할 수 있습니다.

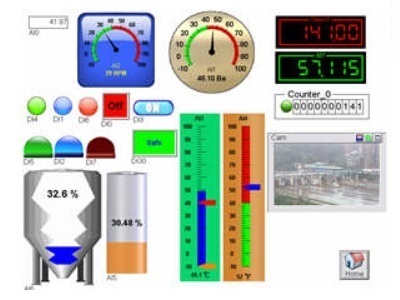

레이아웃보기
사용자는 배경 그림을 설정하고 I/O 포인트를 매핑 위치로 끌어다 놓을 수 있습니다.
사용자는 또한 Linear Gauge, Angular Gauge, Toggle, Number LED .....와 같은 채널 레이아웃 객체를 변경할 수 있습니다.
IP 카메라 뷰어
사용자는 IP 카메라의 웹 주소를 추가 한 다음 그룹에 추가 할 수 있습니다. 그러면 레이아웃 화면에 하위 창에 웹 페이지가 표시됩니다.
액세스 데이터 베이스 지원
데이터 베이스는 Excel 파일 또는 CVS 파일로 내보낼 수 도 있습니다.
원격 SQL Server 및 MySQL 지원
사용자는 SQL Server 또는 MySQL에 데이터를 기록 할 수 있습니다.
사람들은 IE 브라우저를 통해 aspx 페이지의 데이터를 쿼리 할 수 있습니다.
데모는 SQL Server 데이터를 조회하는 ASP .NET을 페이지를 프로그래밍하는 방법을 보여줍니다.
Reporter
데이터베이스의 추세선 또는 데이터를 인쇄 할 수 있습니다.
고/저 알람 오디오 경고
각 AI 채널에는 자체 상한/하한 제한이있 을 수 있습니다.
AI 값이 상한 또는 하한보다 낮아지면 알람 표시등이 오디오와 함께 트리거됩니다.
알람 상태는 사용자가 알람 표시등을 끌 때까지 계속 경고합니다.
DCON 모듈 및 M7000 시리즈 모듈 검색
DCON 모듈의 경우 7000, 87K, 8000 모듈을 검색 할 수 있습니다.
Modbus RTU 모듈의 경우 M7000 시리얼 모듈을 검색하여 gain과 offset을 자동으로 설정할 수 있습니다.
값 크기 조정 (Value Scling)
셋팅 게인(Set Gaine)과 오프셋(Offset)은 볼트 또는 앰프 장치에서 다른 물리적 측정 장치로 아날로그 값을 스케일 할 수 있습니다.
계산 기능 포함 (Gain 및 Offset 계산을 위해 2포인트 제공).
예 : 회전의 경우 rpm, 무게의 경우 kg.
3 단계 계정 지원 ■ allowed □ not allowed
|
Admin |
Power User |
User |
프로젝트 수정 (Modify the project) |
■ |
□
|
□
|
계정 관리 (Account management) |
■ |
□
|
□
|
프로젝트 시작/멈춤 (Start/Stop projects) |
■ |
■ |
□
|
아날로그 출력/디지털 출력 값 설정 (Set AO/DO values) |
■ |
■ |
□
|
그룹 페이지 전환 (Switching group pages) |
■ |
■ |
■
|
프로그래밍 기술 불필요
모든 작업은 마우스를 클릭하고 값을 입력하여 수행됩니다.
▶ 지원되는 모듈
DCON 모듈 (I-7000, I-87K, I-8000 시리즈)
I-7000 Remote I/O Module
I-8000 Main Control Unit
RU-87P1/2/4/8 RS-485 Intelligent I/O expansion unit
I-87K1/4/5/8/9 RS-485 I/O expansion unit
USB-87P1/2/4/8 Intelligent USB I/O expansion unit
8K and 87K I/O Modules
PDS-700 Series DI/DO Model
ZigBee I/O Module
Modbus/TCP
I-8000E-MTCP
I-8000E-MTCP Support modules
ET-6000
ET-7000
ISaGRAF controllers ( I-8417/8817/8437/8837, I-7188EG, I-7188XG, Wincon-8x37 )
I-7188E-MTCP
μPAC-7186EX-MTCP
I-7188EF-016 Ethernet to FRnet Convert
I-7243D Modbus TCP server/DeviceNet Master Gateway
Modbus/RTU
M-7000 시리즈
tM 시리즈
PM-3112/PM-3114
M2M RTU
G-4500 / GT-540
M-7000 시리즈 모듈
USB I/O
USB-2000 모듈
Modbus RTU, Modbus Ascii, Modbus TCP 프로토콜이 있는 장치
▶ 제한 사항
• 각 작업 그룹별로 32개 채널
• 하나의 ICPDAS Modbus 장치가 모든 Modbus driver 활성화
• 지원 OS : Windows 98/NT/2000/XP/Vista/Windows 7
|
