eLogger는 Windows CE 5.0 기반의 PAC (WinPAC 및 ICP DAS의 ViewPAC), Windows CE 6.0 기반 PAC (ICP DAS의 XPAC-8000), Windows CE 7.0 기반의 HMI 및 데이터 로거를 무료로 사용할 수있는 무료 소프트웨어입니다 간단한 I / O 모니터 및 시스템 제어를위한 Windows 기반 PAC 및 Windows Embedded Standard 2009 기반 PAC을 제공합니다. 비용을 절감하고 출시 시간을 단축 할 수 있습니다.



eLogger는 유연한 I / O 구성으로 프로젝트를 빠르고 쉽게 개발할 수 있습니다. I / O 모듈 구성, ​​데이터 로거 구성, HMI 레이아웃 페이지 및 웹 페이지 디자인, 프로젝트 및 웹 페이지를 PAC로 업로드, 프로젝트 실행 등의 5 단계만으로 설정을 완료 할 수 있습니다. 이 간단한 단계에서는 소프트웨어 프로그래밍 지식이 필요 없습니다. 보다 강력한 기능을 추가해야하는 경우 eLogger는 유연한 인터페이스 인 "공유 메모리"를 제공하여 Visual Studio .NET 및 ISaGRAF 프로그램과 협력합니다.











1.PAC 지원 :

• 개발자 : Windows 2K, Windows XP, Windows Vista, Windows7
• 런타임 목표 : WP-8x3x 시리즈, WP-8x4x 시리즈, VP-23W1, VP-25W1과 같은 Windows CE.NET 5.0 플랫폼
  WP-5000-CE7, ViewPAC-CE7, SV- x201-CE7
  XP-8000, XP-8000-Atom과 같은 Windows XPE 플랫폼



2. 드라이버 지원 :

• 슬롯에있는 모듈
  • I-8K 시리즈 : I-8017HW, I-8024W 및 모든 I-8K DIO 모듈. ( 지원 목록 )
  • I-87K 시리즈 : DI, DO, AI, AO, 카운터, 주파수, 래치 기능이있는 DI. ( 지원 목록 )
• Modbus 직렬 마스터 (Modbus RTU / Modbus ASCII 지원)
  • M-7000
  • Modbus RTU 장치 / Modbus ASCII 장치.
• Modbus TCP 마스터
  • ET-7000.
  • PET-7000 시리즈.
  • Modbus TCP 장치.
• MQTT 클라이언트
  • MQ-7000 시리즈.

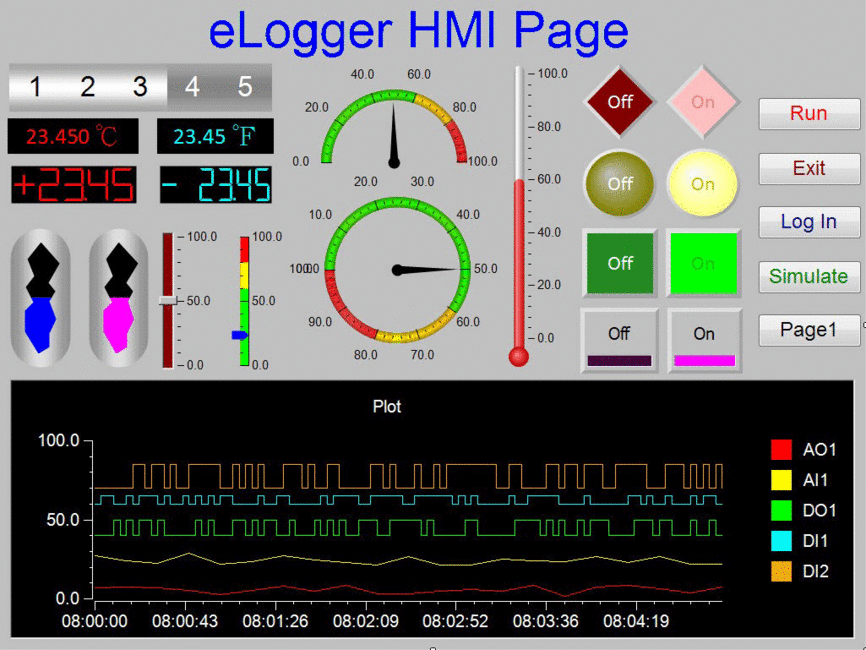

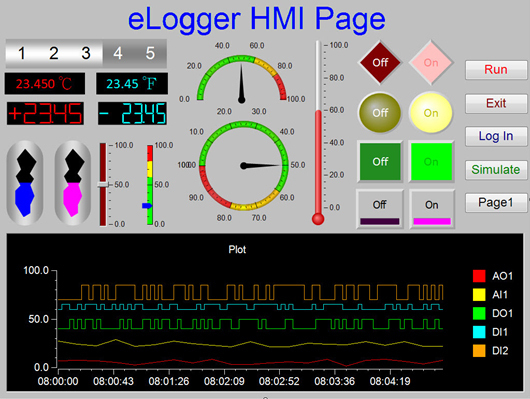

3. HMI

• 요소 : 단추, 텍스트 상자, 선형 게이지, 각도 게이지, LED, 스위치, 탱크, 레이블, 플롯, 일곱 세그먼트, 온도계, 슬라이더, 주행 계.

• 페이지 : 최대 32 페이지.

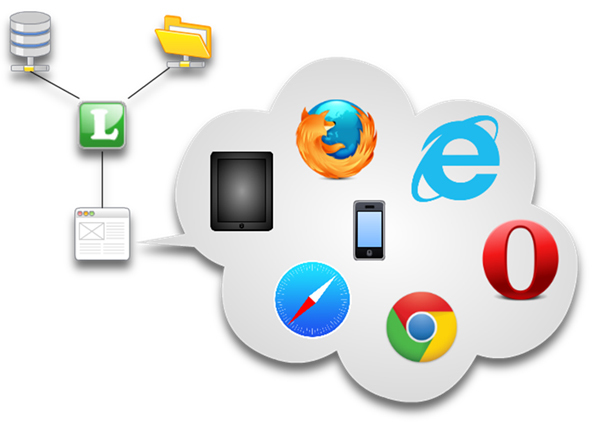

4. 웹 페이지 변환기

• 요소 : 텍스트 상자, 일곱 세그먼트, 레이블, 단추, 그림 토글, 차트, 선형 계기 및 방사형 계기.

요소 : 텍스트 상자, 일곱 세그먼트, 레이블, 단추, 그림 토글, 차트, 선형 계기 및 방사형 계기



• 관리자 로그인을 지원합니다.
• 지원 브라우저 : Chrome, Internet Explorer, Firefox, Safari, Opera.



5. 실시간 데이터 추세

• 한 플롯에서 최대 5 개의 트렌드 라인.



6. 밸류 스케일링

셋팅 게인과 오프셋은 아날로그 값을 볼트 또는 앰프 단위에서 다른 물리적 단위로 스케일 할 수 있습니다.

예 : 회전의 경우 rpm, 무게의 경우 kg.



7. 계정 관리

• 3 단계 운영 관리 : 관리자, 고급 사용자, 사용자.

관리자 고급 사용자 사용자 프로젝트 열기 프로젝트 시작 / 중지 AO / DO 값 설정 그룹 페이지 전환하기

: 허용됨         : 허용 되지 않음

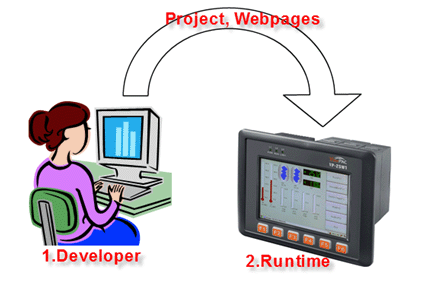

8. 원격 유지 보수

• eLogger Developer의 원격 제어 기능을 사용하여 프로젝트 및 웹 페이지를 업로드하고 이더넷을 통해 프로젝트를 실행 / 중지 할 수 있습니다.



9. 데이터 로그

• 로컬 데이터 로그 : csv 형식 파일을 지원합니다.
• 원격 데이터베이스 :
  • Windows 플랫폼에서 Microsoft SQL Server 2005 이상을 실행하고 eLogger에서 작성한 웹 페이지의 데이터를 쿼리합니다.
  • MySQL 서버가 지원됩니다.

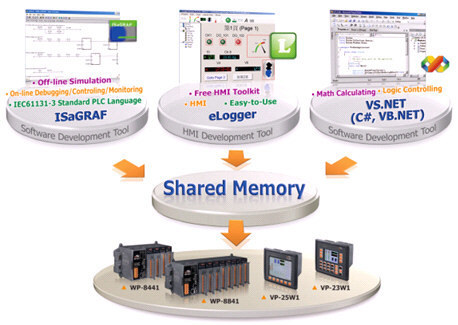

10. 논리 제어 프로그래밍

"공유 메모리"를 통해 ISaGRAF 또는 Visual Studio .Net을 선택하여 논리 제어 프로그램을 개발하고 elogger와 협조 할 수 있습니다. 프로그램은 I / O 모듈의 데이터에 액세스하고 "공유 메모리"를 통해 다른 임시 데이터를 교환 할 수 있습니다. 논리 제어 프로그래밍에 집중할 수 있습니다.

• ISaGRAF (IEC61131-3 표준 PLC 언어) ( ISaGRAF FAQ-115 참조 )
• Visual Studio .NET (C #, VB.NET) : 논리 제어 데모
•



11. ISAPI 지원

ISAPI URL을 호출하여 공유 메모리를 읽고 쓸 수 있습니다. JavaScript로 HMI 웹 페이지를 설계하는 데 도움이됩니다.

Android 앱 개발 사이트 인 "MIT App Inventor"를 사용하면 코딩 할 필요없이 ISAPI를 빨리 호출하여 Android 앱을 만들 수 있습니다.

• 웹 DLL 사용 방법에 대해 자세히 알아 보려면 웹 응용 프로그램 설명서 를 참조하십시오 .
• App Inventor 용 Android 앱 데모 .
• Eclipse 용 Android 앱 데모 .
• 웹 페이지 데모 .



12. Modbus TCP Server 지원 Modbus

TCP Protocol을 이용하여 데이터를 읽고 쓸 수 있습니다.



13. 백그라운드 모드에서 실행중인 런타임 지원

eLogger 런타임은 HMI 레이아웃을 설계하지 않고 백그라운드에서 실행할 수 있습니다.



14. FAQ

eLgr1-01	eLogger Runtime (백그라운드 버전)을 어떻게 작동합니까?
eLgr1-02	Visual Studio 2005 C # .NET을 사용하여 공유 메모리를 통해 작동하는 논리 제어 응용 프로그램을 개발하려면 어떻게해야합니까?
eLgr1-03	Visual Studio 2005 VB.NET을 사용하여 공유 메모리를 통해 작동하는 논리 제어 응용 프로그램을 어떻게 개발합
