DCON Utiltiy pro

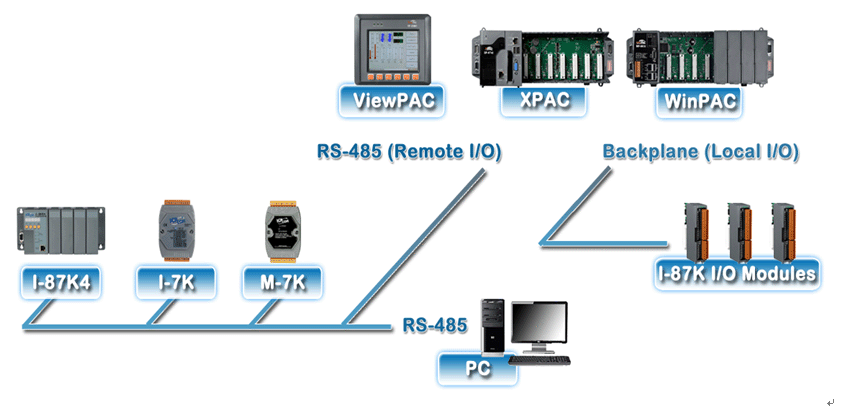

Windows XP/7/8/8.1/10 및 WinCE 5.0/6.0/7.0 플랫폼에서 RS-485 I/O 모듈 (I-7000, M-7000, RU-87Pn, tM-xx)와 로컬 I/O 모듈 (I-8K, I-87K) 구성를 지원합니다.
DCON Utility Pro는 사용자가 I/O 모듈을 쉽게 검색, 구성 및 테스트 할 수 있도록 돕는 툴킷입니다. 모든 Windows PC 에서 사용할 수 있습니다.
DCON Utility Pro는 모든 ICPDAS Windows 내장 PAC에서 직접 실행할 수 있습니다.
I/O 모듈을 구성하고 테스트하는데 사용할 수 있는 다양한 플랫폼에 대해 서로 다른 DCON 유틸리티 버전을 제공합니다. 다른 플랫폼의 설치 파일 위치는 다음과 같습니다.
Windows 98, NT, 2000, XP, Vista, Win 7 및 Win 8 (PC, 노트북 및 기타 컴퓨터) | |
CD | CD:\8000\NAPDOS\Driver\DCON_Utility |
FTP | http://ftp.icpdas.com/pub/cd/8000cd/napdos/driver/dcon_utility |
ICP DAS CE5 플랫폼 PAC | |
CD | CD:\napdos\wp-8x4x_ce50\Micro_SD\DCON_Utility_Pro |
FTP | http://ftp.icpdas.com.tw/pub/cd/winpac/napdos/wp-8x4x_ce50/micro_sd/dcon_utility_pro/ |
ICP DAS CE6 플랫폼 PAC (XPAC-ATOM-CE6) | |
CD | CD:\XPAC\XPAC-ATOM-CE6\System_Disk\Tools\DCON_Utility_Pro\ |
FTP | http://ftp.icpdas.com.tw/pub/cd/xpac-atom-ce6/system_disk/tools/dcon_utility_pro/ |
ICP DAS CE6 플랫폼 PAC (XP-8000-CE6) | |
CD | CD:\XPAC\XP-8000-CE6\System_Disk\Tools\DCON_Utility_Pro |
FTP | http://ftp.icpdas.com.tw/pub/cd/xp-8000-ce6/system_disk/tools/dcon_utility_pro/ |
ICP DAS CE7 플랫폼 및 ARM CPU PAC | |
CD | CD:\WinPAC_AM335x\Wp-5231\System_Disk\Tools\DCON_Utility_Pro |
FTP | http://ftp.icpdas.com.tw/pub/cd/winpac_am335x/wp-5231/system_disk/tools/dcon_utility_pro |
ICP DAS WES 플랫폼 PAC (XPAC-ATOM) | |
CD | CD:\XPAC\XPAC-Atom\tools\DCON_Utility_pro |
FTP | http://ftp.icpdas.com.tw/pub/cd/xpac-atom/tools/dcon_utility_pro/ |
ICP DAS WES 플랫폼 PAC (XP-8000) | |
CD | CD:\XPAC\XP-8000\tools\DCON_Utility_pro |
FTP | http://ftp.icpdas.com.tw/pub/cd/xp-8000/tools/dcon_utility_pro/ |
WP-8000
WP-5000 |
XPAC-8000
|
ViewPAC
|
기타
|
|
CE5
|
WP-8xxx
WP-51xx |
|
VP-41xx
VP-25Wx VP-23Wx |
|
CE6
|
|
XP-8xxx-CE6
XP-8xxx-Atom-CE6 |
|
|
CE7
(ARM CPU) |
|
|
VP-4231-CE7
|
IWS-2231-CE7
IWS-3231-CE7 IWS-4231-CE7 |
WES
|
|
XP-8xxx
XP-8xxx-Atom |
VP-6631-WES
|
|
DCON Utility Pro는 Microsoft Visual Studio C#에서 개발되었으며 Microsoft .NET Framework 3.5 이상 버전을 설치해야 정상적으로 작동합니다.
사용자는 아래 웹 사이트에서 다운로드 할 수 있습니다.
http://www.microsoft.com/en-us/download/details.aspx?id=21
DCON Utility Pro는 Serial 포트(RS-232/485) 또는 Ethernet 포트(가상 COM 포트)를 사용하여 I/O 모듈을 쉽고 편리하게 구성하고 테스트 할 수 있습니다.
DCON Utility Pro와 DCON Utility 기능 테이블
DCON Utility Pro | DCON Utility | |
대부분 PC 플렛폼 지원 | Yes | Yes |
ICPDAS WES 플렛폼 지원 | Yes | Yes |
ICPDAS CE 플렛폼 지원 | Yes | No |
I/O Module 및 Unit 지원 | Yes | Yes |
미래의 새로운 I/O Module 및 Unit 지원 | Yes | No |
모듈 구성 | Yes | Yes |
빠른 구성 다다수 모듈 | Yes | No |
데이터 로거 (Data Logger) | Yes | Yes |
DCON 및 Modbus 명령 테스트 터미널 | Yes | Yes |
* DCON 및 Modbus 지원 : DCON Utility Pro는 모든 ICPDAS 및 기타 모듈에 대해 DCON 및 Modbus 프로토콜을 지원할 수 있습니다.
BaudRate, Checksum, Format 등의 검색 옵션을 선택할 수 있습니다.
* 풍부한 I/O 모듈 지원 : 아래의 지원 모듈 부분을 참조하십시오.
* 모듈 구성 : DCON Utility Pro는 모든 모듈을 구성 및 테스트 할 수 있으며, 또한 여러 모듈을 신속하게 구성 할 수 있습니다.
* CE/WES 백플레인 슬롯 기반 I-87K I/O 모듈에 대한 백업 및 복원 구성
기능에 대한 자세한 설명은 다음을 참조하십시오.
http://ftp.icpdas.com/pub/cd/8000cd/napdos/driver/dcon_utility_pro/
* 모든 PC/CE/WES 플랫폼의 원격 I/O 모듈에 대한 빠른 구성.
* Run Data Logger : 유틸리티는 사용자 지정된 매개 변수를 사용하여 I/O 모듈을 모니터링하고 I/O 데이터에 대한 로그 파일을 만듭니다.
* 터미널 : 사용자가 모듈의 기능을 직접 테스트하기 위해 명령을 사용할 수 있습니다.
지원 모듈 :
I/O Module 및 Unit | 통신 인터페이스 (Communication interface) |
I-7000,M-7000 및 tM 시리즈 모듈 | RS-485 Remote /O 모듈 |
I-8K 모듈 | Parallel Bus I/O 모듈 |
I-87K 모듈 | RS-485 I/O 모듈 |
ZT 시리즈 모듈 | ZigBee I/O 모듈 |
LC 및 DALI 시리지 모듈 | Lighting Control 및 DALI Gateway 모듈 |
DL 시리즈 모듈 | DL I/O 모듈 |
RU-87Pn, USB-87Pn, ET-87Pn and I-87Kn Unit | Remote I/O 확장 장치 |
I-8410, I-8810, I-8430, I-8830, I-8KE4 and I-8KE8 Slave I/O Unit | Slave MiniOS7 I/O Unit |
FRnet 시리즈 모듈 | FRnet I/O 모듈 |
