PEX-C64 / PISO-C64U
PCI 익스프레스 / 유니버설 PCI, 64 채널 광학 절연 오픈 콜렉터 디지털 출력 보드 (현재 싱킹) |
|
|
|

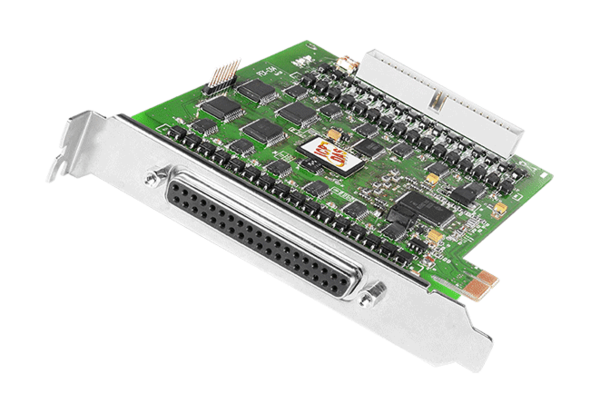

모델 : PISO-C64U |

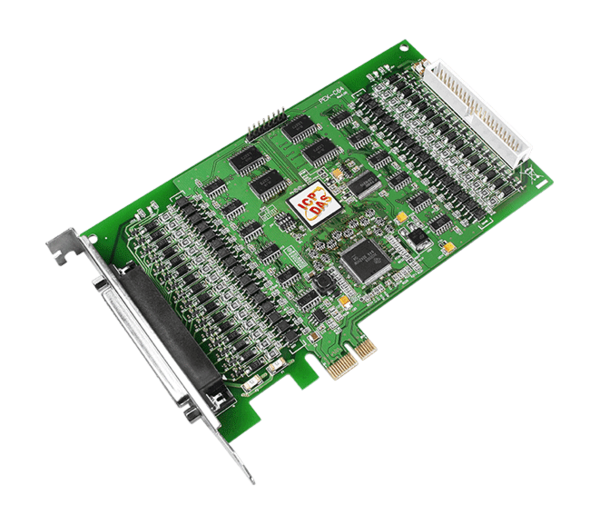

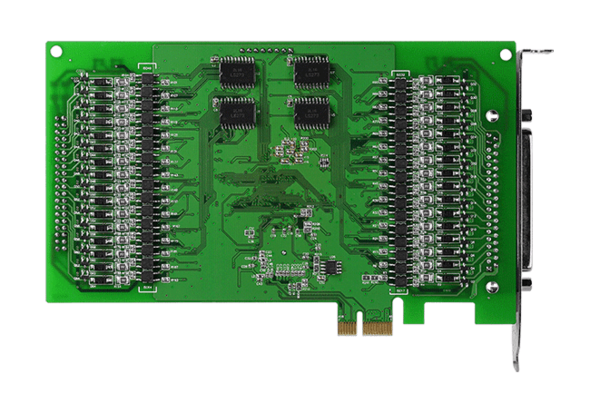

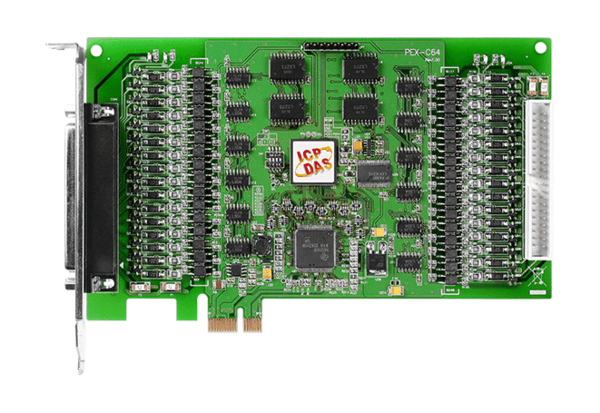

모델 : PEX-C64 |
- PISO-C64 용 +5 V PCI 버스 지원
- PISO-C64U 용 +3.3 V / + 5 V PCI 버스 지원
- PEX-C64 용 PCI Express x1 지원
- PISO-C64U 및 PEX-C64 용 카드 ID 기능
- PISO-C64U 및 PEX-C64의 출력 상태 리드 백
- 64 개의 광학적으로 절연 된 DO (오픈 콜렉터) 채널
- 절연 된 4 개의 외부 전원 공급 장치를 사용할 때 4 개의 격리 된 뱅크
- 3750 Vrms 광 절연 보호
- I / O 리소스를 얻기 위해 플러그 앤 플레이 지원
- I / O 주소 및 IRQ 수동 설정이 더 이상 필요하지 않습니다.
PEX-C64 및 PISO-C64U 카드는 ICP DAS가 RoHS 준수 요구 사항을 충족시키기 위해 제공하는 차세대 제품입니다. 새로운 PEX-C64 및 PISO-C64U 카드는 PISO-C64의 드롭 인 대체품으로 설계되었으며 사용자는 소프트웨어 / 드라이버 수정없이 직접 PISO-C64 및 PISO-C64를 교체 할 수 있습니다.
PISO-C64U 범용 PCI 카드는 3.3 V / 5 V PCI 버스를 지원하고 PEX-C64는 PCI Express 버스를 지원합니다. 이 카드는 3750Vrms 절연을 제공하는 다 링톤 (darlington) 트랜지스터와 유도 성 부하 용 통합 억제 다이오드를 포함하는 64 개의 광학 절연 디지털 출력 (DO) 채널을 제공합니다. 이러한 DO 채널은 절연 된 4 개의 외부 전원 공급 장치를 사용할 때 4 개의 분리 된 뱅크에 할당됩니다. 이러한 DO 채널은 로직 신호를 입력하고 접지 루프 문제를 해결하고 호스트 컴퓨터를 전압 손상으로부터 격리시키는 인터페이스 역할을합니다. 이 카드에는 단일 DB-37 커넥터와 단일 40- 핀 수 커넥터가 있으며 각 커넥터에는 32 개의 출력 채널이 있습니다.
PEX-C64 및 PISO-C64U에는 카드 ID 스위치가 내장되어 있습니다. 사용자는 하나의 컴퓨터에서 두 개 이상의 PEX-C64 및 PIO-C64U 카드를 사용할 때 카드 ID를 설정 한 다음 소프트웨어를 통해 ID로 보드를 인식 할 수 있습니다.
이 카드는 Linux, DOS, Windows 98 / NT / 2000 및 32 / 64 비트 Windows 8 / 7 / Vista / XP와 같은 다양한 OS 버전을 지원합니다. Turbo C ++, Borland C ++, Microsoft C ++, Visual C ++, Borland Delphi, Borland C ++ Builder, Visual Basic, C # .NET, Visual Basic.NET 및 LabVIEW를 기반으로하는 다양한 언어 샘플 프로그램과 함께 DLL 및 Active X 컨트롤이 제공됩니다. 사용자가 자신의 응용 프로그램을 쉽고 빠르게 개발할 수 있도록 도와줍니다.
- DOS Lib 및 TC / BC / MSC 샘플 프로그램 (소스 코드 포함)
- Windows 95 / 98 / NT / 2K 용 DLL 및 OCX SDK.
- 32 비트 및 64 비트 Windows XP / 2003 / 2008 / 7 / 8 / 10 용 DLL 및 OCX SDK
- 소스 코드와 VB / VC / 델파이 / BCB / VB.NET / C #. NET / VC.NET / MATLAB 샘플 프로그램.
- Windows 용 LabVIEW 툴킷
- Linux 용 드라이버.
|
모델명 |
PEX-C64 |
PISO-C64U |
디지털 출력 |
절연 전압 |
3750Vrms |
채널 |
64 개 |
적합성 |
싱크, 오픈 컬렉터 |
출력 기능 |
60 % 듀티 당 각 채널 당 100 mA / + 30 V |
반응 속도 |
4 kHz (일반) |
일반 |
버스 유형 |
PCI Express x 1 |
3.3 V / 5 V 범용 PCI, 32 비트, 33 MHz |
데이터 버스 |
8 비트 |
카드 ID |
예 (4 비트) |
I / O 커넥터 |
여성 DB37 x 1
40 핀 박스 헤더 x 1 |
크기 (L x W x D) |
180 mm x 105 mm x 22 mm |
전력 소비 |
400mA @ +3.3V
200mA @ + 12V |
800 mA @ +5 V |
작동 온도 |
0 ~ 60 ° C |
보관 온도 |
-20 ~ 70 ° C |
습기 |
5 ~ 85 % RH, 비 응축 |
|
|
|
PISO-C64U CR |
범용 PCI, 64 채널 광 절연 오픈 컬렉터 디지털 출력 보드 (전류 싱킹) (RoHS)
1 개의 CA-4037B 케이블과 2 개의 CA-4002 D-Sub 커넥터가 포함됩니다. |
PEX-C64 CR |
PCI Express, 64 채널 광 절연 오픈 컬렉터 디지털 출력 보드 (전류 싱킹) (RoHS)
1 개의 CA-4037B 케이블과 2 개의 CA-4002 D-Sub 커넥터가 포함됩니다. |
|
|
|
CA-3710 |
DB-37 Male-Male D-sub 케이블 1 M (도터 보드 용 케이블 (45 °)) |
CA-3710D |
DB-37 Male-Male D-sub 케이블 1M (도터 보드 용 케이블 (180 °)) |
CA-3715DM-H |
DB-37 Male-Male 케이블, 1.5 M, 180 °. (RoHS) |
CA-3730DM-H |
DB-37 Male-Male 케이블, 3.0 M, 180 °. (RoHS) |
CA-3750DM |
DB-37 Male-Male 케이블, 5.0 M, 180 °. (RoHS) |
CA-3750DM-H |
DB-37 Male-Male 케이블, 5.0 M, 180 °. (RoHS) |
CA-4002 |
플라스틱 덮개가있는 37 핀 Male D-sub 커넥터. |
CA-4037B |
40 핀 평면 및 D-sub 37 핀 암 케이블 24cm. |
DB-32R |
32 채널 릴레이 출력 보드 포함 : CA-3710D 수 - 남성 D-sub 케이블 1.0M |
DB-37 |
신호를 D-sub 37 핀 커넥터에 직접 연결하십시오. |
DN-37 |
DIN 레일 장착 37 핀 커넥터 |
|
|
|
