PEX-P64

제품명
PEX-P64
용도
PCI Express DI/O 보드 (절연)
제조사
ICPDAS(대만)
EX-P64 / PEX-P64-24V
PISO-P64U / PISO-P64U-24V

PCI Express / Universal PCI, 64 채널 광학 절연 디지털 입력 보드

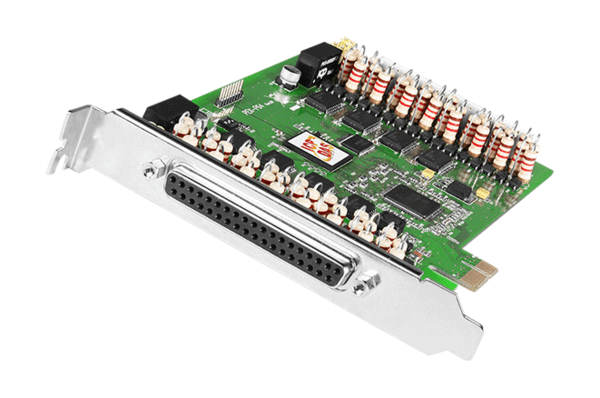

모델 : PISO-P64U 모델 : PISO-P64U-24V

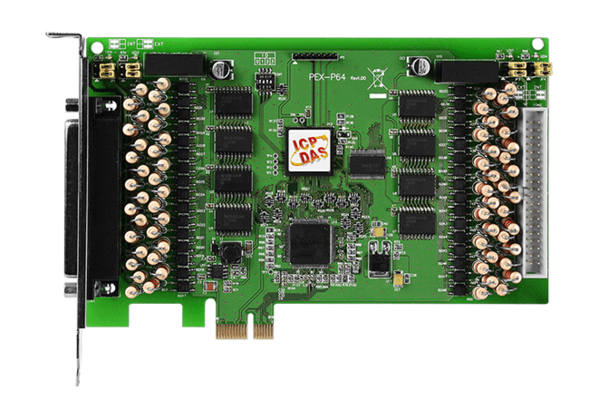

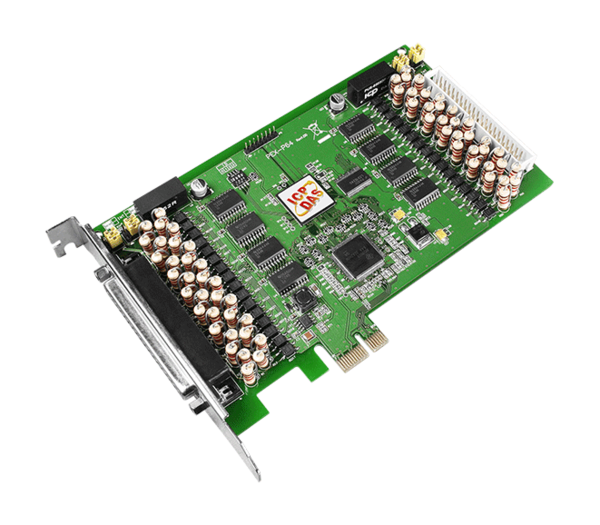

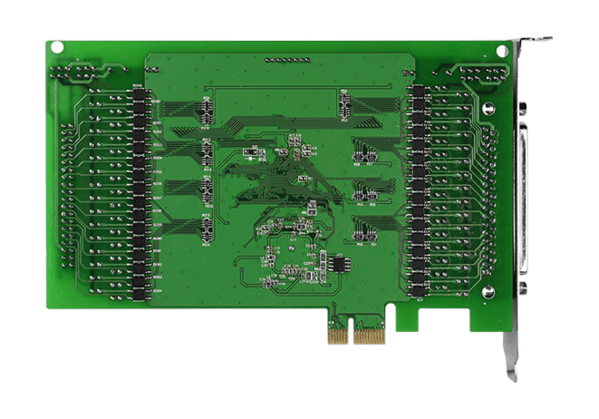

모델 : PEX-P64





  • PISO-P64 용 +5 V PCI 버스 지원
  • PISO-P64U (-24V) 용 +3.3 V / + 5 V PCI 버스 지원
  • PEX-P64 (-24V) 용 PCI Express x1 지원
  • PISO-P64U (-24V) 및 PEX-P64 (-24V) 용 카드 ID 기능
  • 64 채널 광학 절연 디지털 입력
  • 3000 V DC 절연을 제공하는 내장형 DC / DC 컨버터
  • 절연 된 4 개의 외부 전원 공급 장치를 사용할 때 4 개의 격리 된 뱅크
  • 3750 Vrms 광 절연 보호
  • DI를위한 내부 또는 외부 전원 선택 가능





PEX-P64 및 PISO-P64U 카드는 ICP DAS가 RoHS 준수 요구 사항을 충족시키기 위해 제공하는 차세대 제품입니다. 새로운 PEX-P64 및 PISO-P64U 카드는 PISO-P64의 드롭 인 대체품으로 설계되었으며 사용자는 소프트웨어 / 드라이버 수정없이 PIS-P64를 PEX-P64 및 PISO-P64U로 직접 교체 할 수 있습니다.

PISO-P64U (-24V) 범용 PCI 카드는 3.3V / 5V PCI 버스를 지원하고 PEX-P64 (-24V)는 PCI Express 버스를 지원합니다. 이 카드는 점퍼를 통해 선택할 수있는 내부 또는 외부 전원 공급 장치를 사용하는 64 개의 광학 절연 디지털 입력 (DI) 채널을 제공합니다. 내부 전원은 3000 V DC 를 제공하는 온보드 절연 DC / DC 컨버터에 의해 제공됩니다.절연이며, 건식 접촉 입력 장치를 연결하는 데 사용됩니다. 이 DI 채널은 절연 된 4 개의 외부 전원 공급 장치를 사용할 때 4 개의 분리 된 뱅크로 배열됩니다. DI 채널 0 ~ 15는 뱅크 A, DI 채널 16 ~ 31은 뱅크 B, DI 채널 32 ~ 47은 뱅크 C, DI 채널 48 ~ 63은 뱅크 D에 할당됩니다. 온보드 포토 커플러는 3750 Vrms 절연으로 동작하며 로직 신호를 입력하는 인터페이스 역할을하며 접지 루프 문제를 제거하고 호스트 컴퓨터를 전압 손상으로부터 격리시킵니다. 이 카드에는 하나의 DB-37 커넥터와 하나의 40 핀 수 커넥터가 있으며 각 커넥터에는 32 개의 입력 채널이 있습니다.

PEX-P64 (-24V) 및 PISO-P64U (-24V)는 또한 카드 ID 스위치를 보드에 추가합니다. 사용자는 하나의 컴퓨터에서 두 개 이상의 PEX-P64 및 PIO-P64U 카드를 사용할 때 카드 ID를 설정 한 다음 소프트웨어를 통해 ID로 보드를 인식 할 수 있습니다.

이 카드는 Linux, DOS, Windows 98 / NT / 2000 및 32 / 64 비트 Windows 8 / 7 / Vista / XP와 같은 다양한 OS 버전을 지원합니다. Turbo C ++, Borland C ++, Microsoft C ++, Visual C ++, Borland Delphi, Borland C ++ Builder, Visual Basic, C # .NET, Visual Basic.NET 및 LabVIEW를 기반으로하는 다양한 언어 샘플 프로그램과 함께 DLL 및 Active X 컨트롤이 제공됩니다. 사용자가 자신의 응용 프로그램을 쉽고 빠르게 개발할 수 있도록 도와줍니다.




  • 공장 자동화
  • 제품 테스트
  • 실험실 자동화





  • DOS Lib 및 TC / BC / MSC 샘플 프로그램 (소스 코드 포함)
  • Windows 95 / 98 / NT / 2K 용 DLL 및 OCX SDK.
  • 32 비트 및 64 비트 Windows XP / 2003 / 2008 / 7 / 8 / 10 용 DLL 및 OCX SDK
  • 소스 코드와 VB / VC / 델파이 / BCB / VB.NET / C #. NET / VC.NET / MATLAB 샘플 프로그램.
  • Windows 용 LabVIEW 툴킷
  • Linux 용 드라이버.





모델명 PEX-P64 PEX-P64-24V PISO-P64U PISO-P64U-24V
디지털 입력
절연 전압 3750Vrms (외부 전원 사용)
채널 64 개
적합성 절연 된 포토 커플러
입력 전압 (최대) 논리 0 : 0 ~ 1 V
논리 1 : 5 ~ 15 V
(최대 24 V)
논리 0 : 0 ~ 1 V
논리 1 : 20 ~ 28 V
(최대 30 V)
논리 0 : 0 ~ 1 V
논리 1 : 5 ~ 15 V
(최대 24 V)
논리 0 : 0 ~ 1 V
논리 1 : 20 ~ 28 V
(최대 30 V)
입력 임피던스 1.2 KΩ, 1 W 3 KΩ, 1 W 1.2 KΩ, 1 W 3 KΩ, 1 W
반응 속도 4 kHz (일반)
일반
버스 유형 PCI Express x 1 3.3 V / 5 V 범용 PCI, 32 비트, 33 MHz
데이터 버스 8 비트
카드 ID 예 (4 비트)
I / O 커넥터 여성 DB37 x 1
40 핀 박스 헤더 x 1
크기 (L x W x D) 180 mm x 105 mm x 22 mm
전력 소비 600 mA @ +3.3 V
400 mA @ +12 V
400 mA @ +5 V
작동 온도 0 ~ 60 ° C
보관 온도 -20 ~ 70 ° C
습기 5 ~ 85 % RH, 비 응축

PEX-P64 CR PCI Express, 64 채널 광학 절연 디지털 입력 보드. (RoHS)
1 개의 CA-4037B 케이블과 2 개의 CA-4002 D-Sub 커넥터가 포함됩니다.
PEX-P64-24V CR PCI Express, 64 채널 광학 절연 디지털 입력 보드. (RoHS)
1 개의 CA-4037B 케이블과 2 개의 CA-4002 D-Sub 커넥터가 포함됩니다.
PISO-P64U CR 범용 PCI, 64 채널 광학 절연 디지털 입력 보드. (RoHS)
1 개의 CA-4037B 케이블과 2 개의 CA-4002 D-Sub 커넥터가 포함됩니다.
PISO-P64U-24V CR 범용 PCI, 64 채널 광학 절연 디지털 입력 보드. (RoHS)
1 개의 CA-4037B 케이블과 2 개의 CA-4002 D-Sub 커넥터가 포함됩니다.

CA-3710 DB-37 Male-Male D-sub 케이블 1 M (도터 보드 용 케이블 (45 °))
CA-3710D DB-37 Male-Male D-sub 케이블 1M (도터 보드 용 케이블 (180 °))
CA-3715DM-H DB-37 Male-Male 케이블, 1.5 M, 180 °. (RoHS)
CA-3730DM-H DB-37 Male-Male 케이블, 3.0 M, 180 °. (RoHS)
CA-3750DM DB-37 Male-Male 케이블, 5.0 M, 180 °. (RoHS)
CA-3750DM-H DB-37 Male-Male 케이블, 5.0 M, 180 °. (RoHS)
CA-4002 플라스틱 덮개가있는 37 핀 Male D-sub 커넥터.
CA-4037B 40 핀 평면 및 D-sub 37 핀 암 케이블 24cm.
DB-37 신호를 D-sub 37 핀 커넥터에 직접 연결하십시오.
DN-37 DIN 레일 장착 37 핀 커넥터
