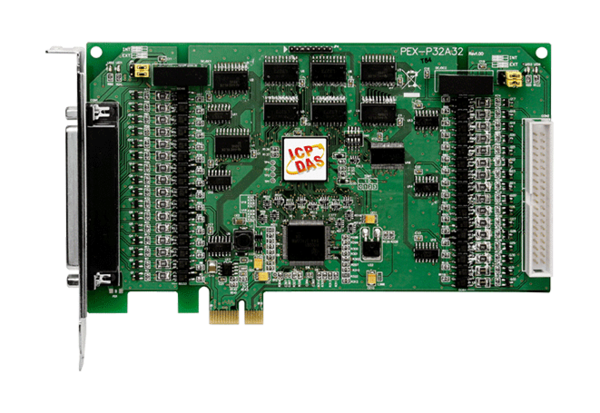

PEX-P32A32

제품명
PEX-P32A32
용도
PCI Express DI/O 보드 (절연)
제조사
ICPDAS(대만)
PEX-P32A32 / PISO-P32A32U / PISO-P32A32U-5V
32 채널 광 절연 디지털 입력 및 32 채널 광 절연 오픈 콜렉터 출력 보드 (소스, PNP)





~ NEW ~
모델 : PEX-P32A32

모델:   PISO-P32A32U
PISO-P32A32U-5V





  • PISO-P32A32U (-5V) 용 + 3.3 / + 5V PCI 버스 지원
  • PEX-P32A32U 용 PCI Express x1 지원
  • 32 개의 광학 절연 디지털 입력 채널
  • 32 개의 광학 절연 디지털 출력 채널 (소스, PNP)
  • 3000 V DC 절연 기능이 내장 된 내장 DC / DC 컨버터
  • 카드 ID 기능
  • 고립 된 4 개의 은행
  • 3750 Vrms 광 절연 보호
  • PEX-P32A32 / PISO-P32A32U (-5V) (버전 4.0 이상)의 출력 상태 리드 백





PEX-P32A32는 ICP DAS가 RoHS 준수 요구 사항을 충족시키기 위해 제공하는 차세대 제품입니다. 새로운 PEX-P32A32는 소프트웨어 나 드라이버를 수정하지 않고도 PISO-P32A32U를 쉽게 교체 할 수 있도록 설계되었습니다.

PISO-P32A32U / P32A32U-5V 범용 PCI 카드는 3.3 V / 5 V PCI 버스를 지원하고 PEX-P32A32는 PCI Express 버스를 지원합니다. 이 카드는 32 개의 광학 절연 디지털 입력 채널과 32 개의 광학 절연 디지털 출력 채널을 4 개의 분리 된 뱅크에 배열합니다. 각 디지털 출력 채널에는 유도 성 부하 용 PNP 트랜지스터 및 내장형 억제 다이오드가 포함되어 있습니다. 절연 입력 채널 0-15는 그룹 A에 할당되고 채널 16-31은 그룹 B에 할당됩니다. 절연 출력 채널은 그룹 C 및 D에 할당됩니다. PISO-P32A32U-5V 용 포토 커플러 입력은 내부 전류 소스 또는 외부 전원 공급 장치를 사용하는 반면 PEX-P32A32 / PISO-P32A32U의 입력은 외부 전원 공급 장치만을 사용하여 작동합니다.

이 인터페이스 보드는 모든 PC에 쉽게 설치할 수 있습니다. 보드 인터페이스는 로직 신호를 입력하여 접지 루프 문제를 제거하고 호스트 컴퓨터를 전압 손상으로부터 격리시킵니다. PISO-P32A32U / P32A32U-5V에는 37 핀 D-Sub 커넥터 1 개와 40 핀 수 커넥터 1 개가 있습니다. 40 핀에서 DB-37 플랫 케이블을 사용하여 케이스를 고정합니다. 사용자는 두 번째 D-Sub 커넥터를 통해 디지털 신호를 연결할 수 있습니다. 각 D-Sub 커넥터에는 16 개의 입력 채널과 16 개의 출력 채널이 있습니다.

PEX-P32A32 및 PISO-P32A32U / P32A32U-5V에는 동일한 컴퓨터에 둘 이상의 보드가있는 경우 소프트웨어를 통해 보드를 인식 할 수있는 온보드 카드 ID 스위치가 포함되어 있습니다.

이 카드는 Linux, DOS, Windows 98 / NT / 2000 및 32 / 64 비트 Windows 8 / 7 / Vista / XP와 같은 다양한 OS 버전을 지원합니다. Turbo C ++, Borland C ++, Microsoft C ++, Visual C ++, Borland Delphi, Borland C ++ Builder, Visual Basic, C # .NET, Visual Basic.NET 및 LabVIEW를 기반으로하는 다양한 언어 샘플 프로그램과 함께 DLL 및 Active X 컨트롤이 제공됩니다. 사용자가 자신의 응용 프로그램을 쉽고 빠르게 개발할 수 있도록 도와줍니다.




  • 공장 자동화
  • 제품 테스트
  • 실험실 자동화





  • DOS Lib 및 TC / BC / MSC 샘플 프로그램 (소스 코드 포함)
  • Windows 95 / 98 / NT / 2K 용 DLL 및 OCX SDK.
  • 32 비트 및 64 비트 Windows XP / 2003 / 2008 / 7 / 8 / 10 용 DLL 및 OCX SDK
  • 소스 코드와 VB / VC / 델파이 / BCB / VB.NET / C #. NET / VC.NET / MATLAB 샘플 프로그램.
  • Windows 용 LabVIEW 툴킷
  • Linux 용 드라이버.





모델명 PEX-P32A32 PISO-P32A32U PISO-P32A32U-5V
디지털 입력
절연 전압 3750Vrms (외부 전원 사용)
채널 32
적합성 싱크 또는 소스, 공통 전원 또는 접지가있는 포토 커플러 절연 채널
입력 전압   논리 0 : 0 ~ 1 V
논리 1 : 9 ~ 24 V
(논리 1 : 최소 7 V, 최대 30 V)
로직 0 : 0 ~ 1 V
로직 1 : 5 ~ 12 V
(로직 1 : 최소 3.5 V, 최대 16 V)
입력 임피던스 3 KΩ, 0.5 W
D / I 전원 외부 내부 / 외부
반응 속도 4 kHz (일반)
디지털 출력
절연 전압 3750Vrms
채널 32
적합성 소스, 오픈 콜렉터
출력 기능 100 % 듀티 당 각 채널 당 100 mA / + 30 V
반응 속도 4 kHz (일반)
일반
버스 유형 PCI Express x1 3.3 V / 5 V 범용 PCI, 32 비트, 33 MHz
데이터 버스 8 비트
카드 ID 예 (4 비트) 버전 4.0 이상은 예 (4 비트)
I / O 커넥터 여성 DB37 x 1
40 핀 박스 헤더 x 1
크기 (L x W x D) 180 mm x 105 mm x 22 mm
전력 소비 550mA @ +3.3V
350mA @ + 12V
600 mA @ +5 V
작동 온도 0 ~ 60 ° C
보관 온도 -20 ~ 70 ° C
습기 5 ~ 85 % RH, 비 응축

PEX-P32A32 CR PCI Express, 32 채널 광 절연 디지털 입력 및 32 채널 광 절연 오픈 콜렉터 출력 보드 (소스, PNP) (RoHS)
CA-4037B 케이블 1 개와 CA-4002 D-Sub 커넥터 2 개 포함.
PISO-P32A32U CR 범용 PCI, 32 채널 광 절연 디지털 입력 및 32 채널 광 절연 오픈 콜렉터 출력 보드 (소스, PNP) (RoHS)
CA-4037B 케이블 1 개와 CA-4002 D-Sub 커넥터 2 개 포함.
PISO-P32A32U-5V CR 범용 PCI, 32 채널 광 절연 디지털 입력 (로직 하이 : 5 ~ 12V) 및 32 채널 광 절연 오픈 콜렉터 출력 보드 (소스, PNP) (RoHS). 하나의 CA-4037B 케이블과 두 개의 CA-4002 D-Sub 커넥터가 포함됩니다.

CA-3710 DB-37 Male-Male D-sub 케이블 1 M (도터 보드 용 케이블 (45 °))
CA-3710D DB-37 Male-Male D-sub 케이블 1M (도터 보드 용 케이블 (180 °))
CA-3715DM-H DB-37 Male-Male 케이블, 1.5 M, 180 °. (RoHS)
CA-3730DM-H DB-37 Male-Male 케이블, 3.0 M, 180 °. (RoHS)
CA-3750DM DB-37 Male-Male 케이블, 5.0 M, 180 °. (RoHS)
CA-3750DM-H DB-37 Male-Male 케이블, 5.0 M, 180 °. (RoHS)
CA-4002 플라스틱 덮개가있는 37 핀 Male D-sub 커넥터.
CA-4037B 40 핀 평면 및 D-sub 37 핀 암 케이블 24cm.
DB-37 신호를 D-sub 37 핀 커넥터에 직접 연결하십시오.
DN-37 DIN 레일 장착 37 핀 커넥터
