제품 상세보기

PEX-730A

제품명
PEX-730A
용도
PCI Express DI/O 보드 (절연)
제조사
ICPDAS(대만)

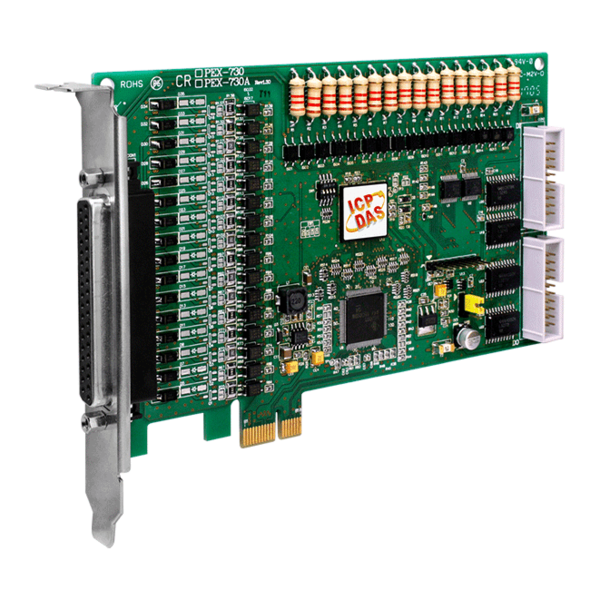

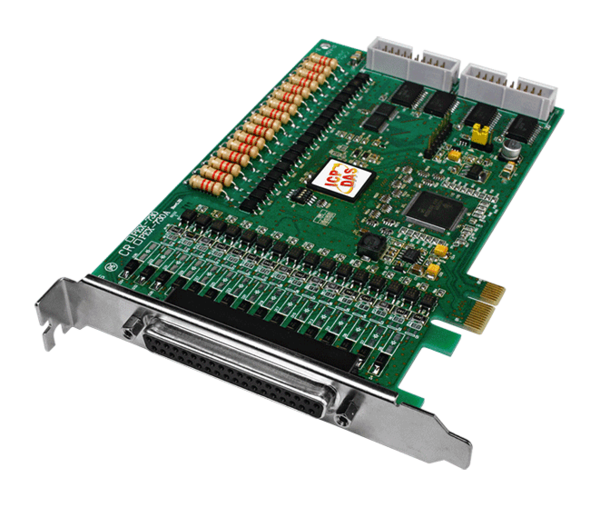

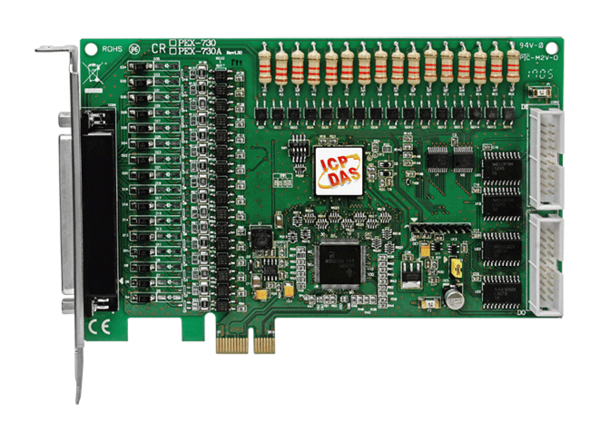

PEX-730A / PISO-730A / PISO-730A-5V
PCI Express / PCI 버스, 32 채널 절연 디지털 I / O 및 32 채널 TTL 디지털 I / O 보드 (전류 소싱)





~ NEW ~
모델 : PISO-730A / PISO-730A-5V 모델 : PEX-730A





  • PISO-730A / 730A-5V를위한 + 5V PCI 버스 지원
  • PEX-730A 용 PCI Express x1 지원
  • 16 채널 광학 절연 디지털 입력
  • 16 채널 광학 절연 디지털 출력 (소스, PNP)
  • 16 채널 5 V / TTL 디지털 출력
  • 16 채널 5 V / TTL 디지털 입력
  • 3750 Vrms 광 절연 보호
  • 인터럽트 소스 : 2 채널
  • PEX-730A의 출력 상태 리드 백 기능
  • PEX-730A 용 카드 ID 기능
  • SMD, 짧은 카드, 절전
  • 플러그 앤 플레이를 지원하여 I / O 리소스 확보
  • 더 이상 수동으로 I / O 주소 및 IRQ를 설정하지 않아도됩니다.





PEX-730A 카드는 ICP DAS가 RoHS 준수 요구 사항을 충족시키기 위해 제공하는 차세대 제품입니다. PEX-730A 카드는 PISO-730A를 쉽게 교체 할 수 있도록 설계되었습니다. 사용자는 소프트웨어 / 드라이버 수정없이 PEX-730A로 PISO-730A를 직접 교체 할 수 있습니다.

PISO-730A / 730A-5V는 5V PCI 버스를 지원하고 PEX-730A는 PCI Express 버스를 지원합니다. 이 카드는 32 개의 절연 디지털 I / O 채널 (16 x DI 및 16 x DO)과 32 TTL 레벨 디지털 I / O 채널 (16 x DI 및 16 x DO)을 제공합니다. 절연 된 DI 및 DO 채널 모두는 짧은 광학 전송 경로를 사용하여 회로 요소간에 전자 신호를 전송하고 전기적으로 절연 상태로 유지합니다. 3750 Vrms 절연 보호 기능을 갖춘이 DIO 채널은 입력 신호가 완전히 플로팅되어 접지 루프를 방지하고 호스트 컴퓨터를 전압 손상으로부터 격리시킵니다. 각 디지털 출력은 유도 성 부하 용 PNP 트랜지스터 및 내장형 억제 다이오드를 제공합니다. 오픈 콜렉터 출력 (DO 채널)은 일반적으로 경보 및 경고 알림, 신호 출력 제어,

PEX-730A 카드에는 카드 ID 스위치가 내장되어 있습니다. 사용자는 카드 ID를 설정 한 다음 하나의 컴퓨터에서 둘 이상의 카드를 사용할 때 소프트웨어를 통해 ID로 보드를 인식 할 수 있습니다.

이 카드는 Linux, DOS 및 32 / 64 비트 Windows 10 / 8 / 7 / 2008 / 2003 / XP와 같은 다양한 OS 버전을 지원합니다. Turbo C ++, Borland C ++, Microsoft C ++, Visual C ++, Borland Delphi, Borland C ++ Builder, Visual Basic, C # .NET, Visual Basic.NET 및 LabVIEW를 기반으로하는 다양한 언어 샘플 프로그램과 함께 DLL 및 Active X 컨트롤이 제공됩니다. 사용자가 자신의 응용 프로그램을 쉽고 빠르게 개발할 수 있도록 도와줍니다.




  • 공장 자동화
  • 제품 테스트
  • 실험실 자동화





  • DOS Lib 및 TC / BC / MSC 샘플 프로그램 (소스 코드 포함)
  • 32 비트 및 64 비트 Windows XP / 2003 / 2008 / 7 / 8 / 10 용 DLL 및 OCX SDK
  • 소스 코드와 VB / VC / 델파이 / BCB / VB.NET / C #. NET / VC.NET / MATLAB 샘플 프로그램.
  • Windows 용 LabVIEW 툴킷
  • Linux 용 드라이버.





모델명 PEX-730A PISO-730A PISO-730A-5V
절연 디지털 입력
절연 전압 3750Vrms
채널 16
적합성 광학
출력 전압 논리 0 : 0 ~ 1 V
논리 1 : 9 ~ 24 V
(논리 1 : 최소 7 V, 최대 30 V)
로직 0 : 0 ~ 1 V
로직 1 : 5 ~ 12 V
(로직 1 : 최소 3.5 V, 최대 16 V)
입력 임피던스 1.2 KΩ, 1 W
반응 속도 4 kHz (일반)
절연 디지털 출력
절연 전압 3750Vrms
채널 16
적합성 소스 (PNP), 오픈 콜렉터
출력 기능 100 % 듀티 당 각 채널 당 100 mA / + 30 V
반응 속도 4 kHz (일반)
비 절연 디지털 입력
채널 16
적합성 5V / TTL
입력 전압 로직 0 : 0.8 V max.
논리 1 : 2.0V 이상.
반응 속도 1.2 MHz (일반)
비 절연 디지털 출력
채널 16
적합성 5V / TTL
출력 전압 논리 0 : 최대 0.4V
로직 1 : 2.4 V min.
출력 기능 싱크 : 2.4 mA @ 0.8 V
소스 : 0.8 mA @ 2.0 V
반응 속도 1.2 MHz (일반)
일반
버스 유형 PCI Express x 1 5 V PCI, 32 비트, 33 MHz
데이터 버스 8 비트
카드 ID 예 (4 비트) 아니
I / O 커넥터 여성 DB37 x 1
20 핀 박스 헤더 x 2
크기 (L x W x D) 163mm x 110mm x 22mm 180 mm x 105 mm x 22 mm
전력 소비 350mA @ +3.3V
250mA @ + 12V
640 mA @ +5 V
작동 온도 0 ~ 60 ° C
보관 온도 -20 ~ 70 ° C
습기 5 ~ 85 % RH, 비 응축

PEX-730A CR PCI Express, 32 채널 절연 디지털 I / O 및 32 채널 TTL 디지털 I / O 보드. (전류 소싱) (RoHS)
CA-4002 D-Sub 커넥터 1 개 포함.
PISO-730A PCI 버스, 32 채널 절연 디지털 I / O 및 32 채널 TTL 디지털 I / O 보드. (전류 소싱)
하나의 CA-4002 D-Sub 커넥터가 포함됩니다.
PISO-730A CR PCI 버스, 32 채널 절연 디지털 I / O 및 32 채널 TTL 디지털 I / O 보드. (전류 소싱) (RoHS)
CA-4002 D-Sub 커넥터 1 개 포함.
PISO-730A-5V CR PCI 버스, 32 채널 절연 디지털 I / O (입력 논리 하이 : 5 ~ 12V) 및 32 채널 TTL 디지털 I / O 보드. (전류 소싱) (RoHS)
CA-4002 D-Sub 커넥터 1 개 포함.

CA-2002 20 핀 플랫 케이블, 20cm x 2
캘리포니아 -2010 20 핀 플랫 케이블, 1M
CA-2020 20 핀 플랫 케이블 2 M
CA-3710 DB-37 Male-Male D-sub 케이블 1 M (도터 보드 용 케이블 (45 °))
CA-3710D DB-37 Male-Male D-sub 케이블 1M (도터 보드 용 케이블 (180 °))
CA-3715DM-H DB-37 Male-Male 케이블, 1.5 M, 180 °. (RoHS)
CA-3730DM-H DB-37 Male-Male 케이블, 3.0 M, 180 °. (RoHS)
CA-3750DM DB-37 Male-Male 케이블, 5.0 M, 180 °. (RoHS)
CA-3750DM-H DB-37 Male-Male 케이블, 5.0 M, 180 °. (RoHS)
CA-4002 플라스틱 덮개가있는 37 핀 Male D-sub 커넥터.
DB-37 신호를 D-sub 37 핀 커넥터에 직접 연결하십시오.
DN-37 DIN 레일 장착 37 핀 커넥터
DN-20 2 개의 20 핀 헤더 DIN 레일 단자 보드
DN-20 / N DIN 레일이없는 DN-20.
DB-16P 16 채널 절연 D / I 보드
DB-16R 16 채널 릴레이 보드
ADP-20 / PCI 20 핀 익스텐더
