PEX-1002L / PEX-1002H / PCI-1002HU / PCI-1002LU
PEX-1002L / H : PCI Express, 32 채널, 12 비트, 110 kS / s 또는 44 kS / s 다기능 보드
PCI-1002LU / HU : 범용 PCI, 32 채널, 12 비트, 110 kS / s 또는 44 kS / s 다기능 보드 |
|
|
|
|
모델 : PCI-1002LU / PCI-1002HU |

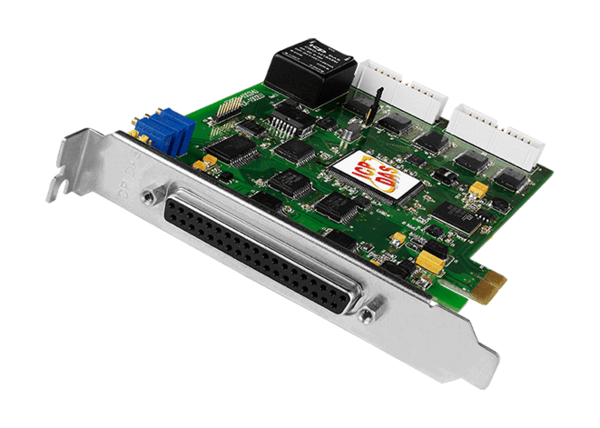

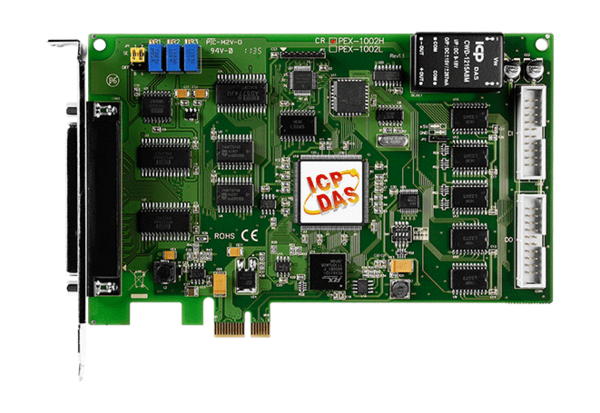

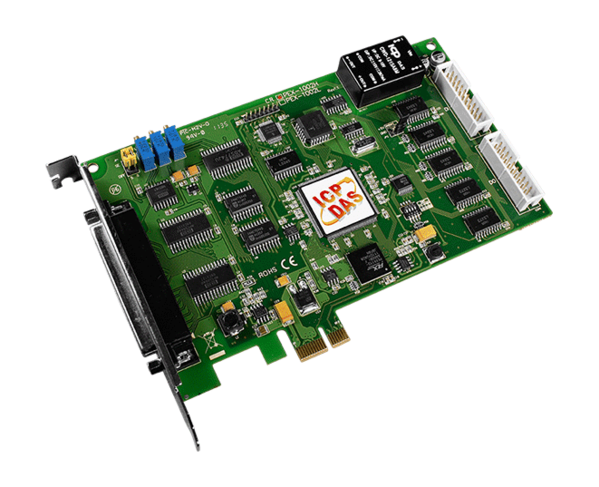

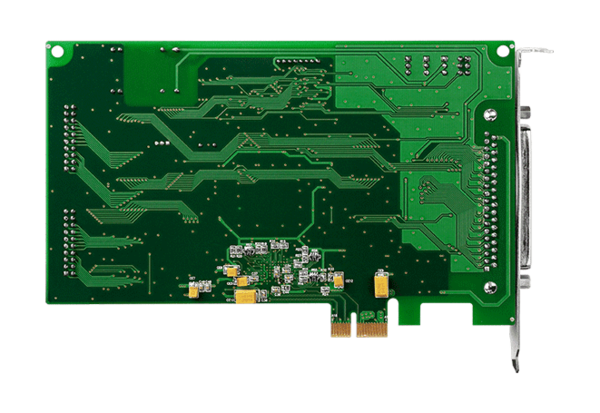

모델 : PEX-1002L / PEX-1002H |
- 12 비트 분해능, 100 kS / s 고속 AD 컨버터.
- 32 개의 단일 종단 형 / 16 개의 차동 입력.
- 최대 샘플링 속도는 저 이득 110 kS / s 또는 고 이득 44 kS / s입니다.
- PCI-1002LU / PEX-1002L : 프로그래밍 가능한 저 이득 : 1, 2, 4, 8.
- PCI-1002HU / PEX-1002H : 프로그래밍 가능한 하이 게인 : 1, 10, 100, 1000.
- 16 디지털 입력 / 16 디지털 출력 채널.
- 내부 / 외부 트리거.
- 하프 사이즈 보드.
- 디지털 입력 포트는 pull-high 또는 pull-low로 설정할 수 있습니다.
[PEX-1002L / H]
- PCI Express x1 지원
- 카드 ID (SMD 스위치) 지원
[PCI-1002LU / HU]
- 범용 PCI 카드, +5 V 및 +3.3 V PCI 버스를 지원합니다.
PCI-1002LU / HU 및 PEX-1002LH 카드는 ICP DAS가 RoHS 준수 요구 사항을 충족시키기 위해 제공하는 차세대 제품으로 PCI-1002L / H와 완전히 호환되도록 설계되었습니다. 사용자는 소프트웨어 / 드라이버 수정없이 PCI-1002L / H를 PCI-1002L / H 및 PEX-1002L / H로 교체 할 수 있습니다.
PCI-1002LU / HU는 3.3V / 5V PCI 버스를 지원하고 PEX-1002L / H는 PCI Express 버스를 지원합니다. 이 카드들은 A / D 보드의 제품군으로 저 이득 110kS / s 또는 고 이득 44kS / s 아날로그 입력을 특징으로합니다. 12 비트 32 개의 단일 종단 또는 16 개의 차동 아날로그 입력, 16 개의 디지털 입력 및 16 개의 디지털 출력 채널을 제공합니다.
PEX-1002L / H는 또한 카드 ID 스위치를 보드에 추가합니다. 사용자는 하나의 컴퓨터에서 두 개 이상의 PEX-1002L / H 카드를 사용할 때 보드에 카드 ID를 설정하고 소프트웨어를 통해 ID로 보드를 인식 할 수 있습니다. PCI-1002LU / HU 및 PEX-1002L / H 제공 풀 - 하이 / 풀 - 로우 레지스터는 DI 채널이 연결되지 않은 경우 DI 상태를 지정할 수 있도록합니다. DI 상태는 플로팅이 아닌 하이 또는 로우 상태를 유지합니다.
이 카드는 Linux, DOS, Windows 98 / NT / 2000 및 32 / 64 비트 Windows 7 / Vista / XP와 같은 다양한 OS를 지원합니다. Turbo C ++, Borland c ++, Microsoft C ++, Visual C ++, Borland Delphi, Borland C ++ Builder, Visual Basic, C # .NET, Visual Basic.NET 및 LabVIEW를 기반으로하는 다양한 언어 샘플 프로그램과 DLL 및 Active X 컨트롤이 제공됩니다. 사용자가 자신의 응용 프로그램을 쉽고 빠르게 개발할 수 있도록 도와줍니다.
|
모델명 |
PCI-1002LU |
PCI-1002HU |
PEX-1002L |
PEX-1002H |
아날로그 입력 |
채널 |
32 개의 단일 종단 / 16 개의 차동 |
A / D 변환기 |
12 비트, 8 μs 변환 시간 |
샘플링 속도 |
110 kS / s. 최대 |
44 kS / s. 최대 |
110 kS / s. 최대 |
44 kS / s. 최대 |
FIFO 크기 |
N / A |
과전압 보호 |
연속 +/- 35 Vp-p |
입력 임피던스 |
10 MΩ / 6 pF |
트리거 모드 |
소프트웨어, 내부 프로그래머블 페이 서, 외부 (5 V / TTL 호환) |
데이터 전송 |
폴링, 인터럽트 |
정확성 |
FSR의 0.01 % ± 25 ° C에서 ± 1 LSB, ± 10 V |
제로 드리프트 |
FSR의 +/- 4ppm / ° C |
디지털 입력 |
채널 |
16 |
적합성 |
5 V / TTL |
입력 전압 |
로직 0 : 0.8 V max.
논리 1 : 2.0V 이상. |
반응 속도 |
1.0 MHz (일반) |
500 KHz |
디지털 출력 |
채널 |
16 |
적합성 |
5 V / TTL |
출력 전압 |
논리 0 : 최대 0.4V
로직 1 : 2.4 V min. |
출력 기능 |
싱크 : 2.4 mA
소스 : 0.8 mA |
반응 속도 |
1.0 MHz (일반) |
500 KHz |
타이머 / 카운터 |
채널 |
3 (독립 x 1 / 내부 pacer x 1 / 외부 pacer x 1) |
해결 |
16 비트 |
적합성 |
5 V / TTL |
입력 주파수 |
최대 10 MHz |
기준 클럭 |
내부 : 4MHz |
일반 |
버스 유형 |
3.3 V / 5 V 범용 PCI, 32 비트, 33 MHz |
PCI Express x1 |
데이터 버스 |
16 비트 |
카드 ID |
아니 |
예 (4 비트) |
I / O 커넥터 |
여성 DB37 x 1
20 핀 박스 헤더 x 2 |
크기 (L x W x D) |
188mm x 105mm x 22mm |
167mm x 110mm x 22mm |
전력 소비 |
960 mA @ +5 V |
900 mA @ +3.3 V
350 mA @ +12 V |
작동 온도 |
0 ~ 60 ° C |
보관 온도 |
-20 ~ 70 ° C |
습기 |
5 ~ 85 % RH, 비 응축 |
아날로그 입력 범위 |
모델 |
PCI-1002L / PCI-1002LU / PEX-1002L (저 이득)
|
PCI-1002H / PCI-1002HU / PEX-1002H (고 이득)
|
이득 |
1
|
2
|
4
|
8
|
1
|
10
|
100
|
1000
|
양극성 |
+/- 10
|
+/- 5
|
+/- 2.5
|
+/- 1.25
|
+/- 10
|
+/- 1
|
± 0.1
|
+/- 0.01
|
샘플링 속도 Max. |
110 kS / s.
|
44 kS / s.
|
36 kS / s.
|
7 kS / s.
|
0.8 kS / s.
|
|
|
|
|
범용 PCI 버전 |
PCI-1002HU CR |
범용 PCI, 32 채널, 12 비트, 44 kS / s 고 이득 다기능 DAQ 보드 (RoHS)
CA-4002 D-Sub 커넥터 1 개 포함. |
PCI-1002HU / S CR |
범용 PCI, DB-1825 도터 보드 장착 PCI-1002HU, 케이블 (RoHS)
CA-3710 D-Sub 케이블 1 개 포함. |
PCI-1002LU CR |
범용 PCI, 32 채널, 12 비트, 110 kS / s 저 이득 다기능 DAQ 보드 (RoHS)
CA-4002 D-Sub 커넥터 1 개 포함. |
PCI-1002LU / S CR |
범용 PCI, DB-1825 도터 보드가있는 PCI-1002LU, 케이블 (RoHs)
CA-3710 D-Sub 케이블 1 개 포함. |
PCI Express 버전 |
PEX-1002H CR |
PCI Express, 32 채널, 12 비트, 44 kS / s 고 이득 다기능 DAQ 보드 (RoHS)
CA-4002 D-Sub 커넥터 1 개 포함. |
PEX-1002L CR |
PCI Express, 32 채널, 12 비트, 110 kS / s 저 이득 다기능 DAQ 보드 (RoHS)
CA-4002 D-Sub 커넥터 1 개 포함. |
|
|
|
CA-2002 |
20 핀 플랫 케이블, 20cm x 2 |
캘리포니아 -2010 |
20 핀 플랫 케이블, 1M |
CA-2020 |
20 핀 플랫 케이블 2 M. |
CA-3710 |
DB-37 Male-Male D-sub 케이블 1 M (도터 보드 용 케이블 (45 °)) |
CA-3710D |
DB-37 Male-Male D-sub 케이블 1M (도터 보드 용 케이블 (180 °)) |
CA-3715DM-H |
DB-37 Male-Male 케이블, 1.5 M, 180 °. (RoHS) |
CA-3730DM-H |
DB-37 Male-Male 케이블, 3.0 M, 180 °. (RoHS) |
CA-3750DM |
DB-37 Male-Male 케이블, 5.0 M, 180 °. (RoHS) |
CA-3750DM-H |
DB-37 Male-Male 케이블, 5.0 M, 180 °. (RoHS) |
CA-4002 |
플라스틱 덮개가있는 37 핀 Male D-sub 커넥터. |
DB-1825 |
아날로그 입력 나사 고정 터미널 보드 |
DB-16P |
절연 디지털 입력 도터 보드 |
DB-16R |
릴레이 출력 도터 보드 |
DN-20 / DN-20-381 |
20 핀 Din 레일 마운팅 I / O 커넥터 보드 |
DN-37 / DN-37-381 |
DIN 레일 장착 및 37 핀 D-Sub 커넥터가있는 I / O 커넥터 블록 |
125Ω, 0.1 % DIP 저항 |
125 Ω 전류 입력과 함께 사용하기위한 외부 저항 |
|
|
|
