제품 상세보기

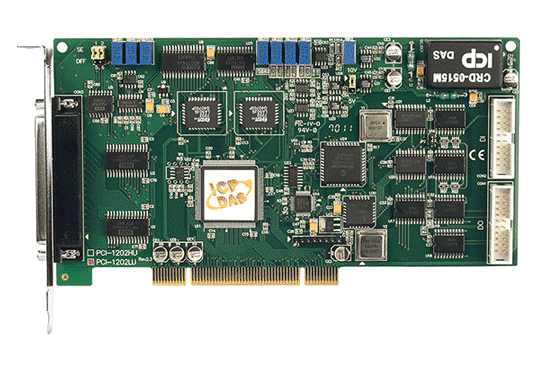

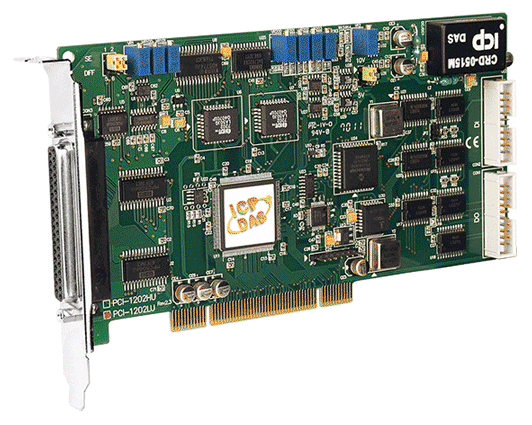

PCI-1202LU

제품명
PCI-1202LU
용도
PCI Bus 다기능 보드
제조사
ICPDAS(대만)
PEX-1202L / PEX-1202H / PCI-1202LU / PCI-1202HU
PCI Express, 32 채널, 12 비트, 110 kS / s 또는 44 kS / s 다기능 DAQ 보드 (1 K 워드 FIFO)
PCI-1202LU / HU : 32-ch, 범용 PCI, 12 비트, 110 kS 또는 44 kS / s 다기능 DAQ 보드 (1 K 워드 FIFO)





모델 : PCI-1202LU / PCI-1202HU

모델 : PEX-1202L / PEX-1202H





  • PCI-1202L / H 용 +5 V PCI 버스 지원
  • PCI-1202LU / HU 용 + 3.3 / + 5V PCI 버스 지원
  • PEX-1202L / H 용 PCI Express x 1 지원
  • 12 비트 110 kHz A / D 변환기
  • 32 개의 단일 종단 / 16 개의 차동 입력, 1K 워드 FIFO 버퍼
  • 총 샘플링 속도는 저 이득 모델의 경우 110K 샘플 / 초이고 고 이득 모델의 경우 44K 샘플 / 초입니다.
  • 3 개의 외부 트리거 : 사후 트리거, 사전 트리거, 중간 트리거
  • 16 디지털 입력 및 16 디지털 출력 채널.
  • PCI-1202LU / PEX-1202L은 프로그래밍 가능한 저 게인 0.5, 1, 2, 4, 8을 제공합니다.
  • PCI-1202HU / PEX-1202H는 프로그래밍 가능한 고 이득 0.5, 1, 5, 10, 50, 100, 500, 1000을 제공합니다.
  • 디지털 입력 포트는 PCI-1202LU / HU 및
    PEX-1202L / H 만 풀 하이 또는 풀 로우로 설정할 수 있습니다 .
  • 내부 / 외부 트리거.
  • 채널당 2MHz 처리량을 갖춘 2 개의 12 비트 독립 프로그래머블 DAC (최대)





PEX-1202L / H 및 PCI-1202LU / HU 카드는 ICP DAS가 RoHS 적합성 요건을 충족시키기 위해 제공하는 차세대 제품으로 PCI-1202L / H와 완벽하게 호환되도록 설계되었습니다. 사용자는 소프트웨어 / 드라이버 수정없이 직접 PCI-1202L / H를 PEX-1202L / H 및 PCI-1202LU / HU로 교체 할 수 있습니다.

PCI / PEX-1202 시리즈는 고성능 데이터 수집 보드 제품군입니다. DOS 기반의 저 이득 (고 이득의 경우 44 kHz)을 위해 최대 110 kHz의 연속 A / D 획득 기능을 제공하며 두 개의 12 비트 D / A 출력 채널, 16 개의 디지털 입력 채널 및 16 개의 디지털 출력 채널을 제공합니다. PCI-1202 및 PEX-1202 계열은 PCI-1802와 동일한 하드웨어 아키텍처를 갖추고 있으며 32 채널 단일 종단 또는 16 채널 차동 아날로그 입력을 제공합니다. PCI-1802 제품군과 마찬가지로 PCI / PEX-1202 시리즈는 "MagicScan"기능과 Continuous Capture 기능을 갖추고 있습니다.

PCI-1202LU / HU 범용 PCI 카드는 5V 및 3.3V를 모두 지원하며 PEX-1202L / H는 PCI Express 버스를 지원합니다. 이 카드는 하나의 컴퓨터에서 둘 이상의 PCI / PEX-1202 시리즈 카드를 사용할 때 소프트웨어를 통해 사용자가 ID로 보드를 인식 할 수있는 새로운 카드 ID 스위치 디자인을 추가합니다. 카드의 pull-high / low 점퍼를 사용하면 DI 채널이 연결되지 않았거나 고장 났을 때 플로팅 대신 DI 상태를 미리 정의 할 수 있습니다.

PCI-1202xU / 8K 카드에는 Windows 및 Linux와 같은 멀티 태스킹 환경에서 데이터 오버 플로우 문제를 줄이는 8K 샘플 하드웨어 FIFO가 장착되어 있습니다.

이 카드는 Linux, DOS, Windows 98 / NT / 2000 및 32/64 비트 Windows XP / 2003 / 2008 / Vista / 7 / 8과 같은 다양한 OS를 지원합니다. Turbo C ++, Borland c ++, Microsoft C ++, Visual C ++, Borland Delphi, Borland C ++ Builder, Visual Basic, C # .NET, Visual Basic.NET 및 LabVIEW를 기반으로하는 다양한 언어 샘플 프로그램과 DLL 및 Active X 컨트롤이 제공됩니다. 사용자가 자신의 응용 프로그램을 쉽고 빠르게 개발할 수 있도록 도와줍니다.

ICP DAS는 표준 모델이 / NDA 버전의 요구 사항을 다루는 모든 기능을 제공하기 때문에 / DDA 기능이없는 / NDA 모델을 중단합니다. 맞춤형 버전 (또는 / NDA 모델)에 관심이 있으시면 OEM / ODM 프로젝트에 대해 문의하십시오.

ICP DAS PC 기반 다기능 보드 선택 가이드
모델명
버스
D / A 채널
A / D 채널
A / D 샘플링 속도
FIFO 크기
소프트웨어 트리거 (폴링)
페이 서 스캔 (Magicscan)
사후 트리거 사전 트리거 중간 트리거
인터럽트 기능

PEX-1202L
PCI 익스프레스
12 비트, 2 채널
12 비트, 32 SE / 16 Diff
110 kS./s
1 k
V
V
V
-

PCI-1202LU
범용 PCI
PEX-1202H
PCI 익스프레스
12 비트, 2 채널
12 비트, 32 SE / 16 Diff
44 kS / s
1 k
V
V
V
-

PCI-1202HU
범용 PCI
PCI-1602U
범용 PCI
12 비트, 2 채널
16 비트, 32 SE / 16 Diff
100 kS / s
8 k
V
V
V
-

PCI-1602FU
범용 PCI
12 비트, 2 채널
16 비트, 32 SE / 16 Diff
200 kS / s
8 k
V
V
V
-

PCI-1800LU
범용 PCI
12 비트, 2 채널
12 비트, 16 SE / 8 Diff
330 kS / s
1 k
V
V
V
-

PCI-1800HU
범용 PCI
12 비트, 2 채널
12 비트, 16 SE / 8 Diff
44 kS / s
1 k
V
V
V
-

PCI-1802LU
범용 PCI
12 비트, 2 채널
12 비트, 32 SE / 16 Diff
330 kS / s
8 k
V
V
V
-

PCI-1802HU
범용 PCI
12 비트, 2 채널
12 비트, 32 SE / 16 Diff
44 kS / s
8 k
V
V
V
-

PCI-822LU
범용 PCI
16 비트, 2 채널
12 비트, 32 SE / 16 Diff
250 kS / s
8 k
V
V
V
V
경제적 인 프로그래머블 DIO
PCI-826LU
범용 PCI
16 비트, 2 채널
16 비트, 32 SE / 16 Diff
250 kS / s
8 k
V
V
V
V
경제적 인 프로그래머블 DIO




  • 고속 데이터 수집 시스템.
  • 프로세스 모니터링 및 제어.
  • 진동 분석.
  • 디지털 I / O 포트에서 디지털 패턴 생성기.





  • DOS Lib 및 TC / BC / MSC 샘플 프로그램 (소스 코드 포함)
  • Windows 95 / 98 / NT / 2K 용 DLL 및 OCX SDK.
  • 32 비트 및 64 비트 Windows XP / 2003 / 2008 / 7 / 8 / 10 용 DLL 및 OCX SDK
  • 소스 코드와 VB / VC / 델파이 / BCB / VB.NET / C #. NET / VC.NET / MATLAB 샘플 프로그램.
  • Windows 용 LabVIEW 툴킷
  • Linux 용 드라이버.





모델명 PEX-1202L PEX-1202H PCI-1202LU PCI-1202HU
아날로그 입력
채널 32 개의 단일 종단 / 16 개의 차동
A / D 변환기 12 비트, 8.5μs 변환 시간
샘플링 속도 110 kS / s. 최대 44 kS / s. 최대 110 kS / s. 최대 44 kS / s. 최대
FIFO 크기 1024 샘플
과전압 보호 연속 +/- 35 Vp-p
입력 임피던스 10 MΩ / 6 pF
트리거 모드 소프트웨어, 내부 프로그래머블 페이 서, 외부 (5 V / TTL 호환)
데이터 전송 투표
정확성 FSR의 0.1 % ± 25 ° C에서 ± 1 LSB, ± 10 V
제로 드리프트 FSR의 +/- 4ppm / ° C
아날로그 출력
채널 2
해결 12 비트
정확성 25 ° C에서 FSR ± 1 LSB의 0.06 %, ± 10 V
출력 범위 ± 5V, ± 10V
출력 운전 +/- 5 mA
슬 루율 8.33V / μs
출력 임피던스 0.1 Ω 최대.
작동 모드 소프트웨어
디지털 입력
채널 16
적합성 5 V / TTL
입력 전압 로직 0 : 0.8 V max.
논리 1 : 2.0V 이상.
반응 속도 500 KHz 2.7 MHz (일반)
디지털 출력
채널 16
적합성 5V / CMOS 5 V / TTL
출력 전압 논리 0 : 최대 0.1V
로직 1 : 4.4 V min.
논리 0 : 최대 0.4V
로직 1 : 2.4 V min.
출력 기능 싱크 : 6 mA @ 0.33 V
소스 : 6 mA @ 4.77 V
싱크 : 2.4 mA @ 0.8 V
소스 : 0.8 mA @ 2.0 V
반응 속도 500 KHz 2.7 MHz (일반)
타이머 / 카운터
채널 3 (독립 x 1 / 내부 pacer x 1 / 외부 pacer x 1)
해결 16 비트
적합성 5 V / TTL
입력 주파수 최대 10 MHz
기준 클럭 내부 : 8 MHz
일반
버스 유형 PCI Express x1 3.3 V / 5 V 범용 PCI, 32 비트, 33 MHz
데이터 버스 16 비트
카드 ID 예 (4 비트) 버전 4.0 이상은 예 (4 비트)
I / O 커넥터 여성 DB37 x 1
남성 20 비트 리본 x 2
크기 (L x W x D) 162mm x 100mm x 22mm 196 mm x 105 mm x 22 mm
전력 소비 1300mA @ +3.3V
0mA @ + 12V
300 mA @ +5 V
작동 온도 0 ~ 60 ° C
보관 온도 -20 ~ 70 ° C
습기 5 ~ 85 % RH, 비 응축
모델
PEX-1202L / PCI-1202LU / PCI-1202L (저 이득)
이득
0.5
1
2
4
8
양극성
+/- 10
+/- 5
+/- 2.5
+/- 1.25
+/- 0.625
유니 폴라
-
0 ~ 10
0 ~ 5
0 ~ 2.5
0 ~ 1.25
샘플링 속도 Max.
110
모델
PEX-1202H / PCI-1202HU / PCI-1202H (고 이득)
이득
0.5
1
5
10
50 개
100
500
1000
양극성
+/- 10
+/- 5
+/- 1
+/- 0.5
± 0.1
+/- 0.05
+/- 0.01
+/- 0.005
유니 폴라
-
0 ~ 10
-
0 ~ 1
-
0 ~ 0.1
-
0 ~ 0.01
샘플링 속도 Max.
44
10
1

PCI Express 버전
PEX-1202H CR 32 채널, 12 비트, 44 kS / s 고 이득 다기능 DAQ 보드 (1 K 워드 FIFO) (RoHS)
CA-4002 D-Sub 커넥터 1 개 포함.
PEX-1202L CR 32-ch, 12-bit, 110 kS / s 저 이득 다기능 DAQ 보드 (1 K 워드 FIFO) (RoHS)
CA-4002 D-Sub 커넥터 1 개 포함.
범용 PCI 버전
PCI-1202HU CR 32 채널, 12 비트, 44 kS / s 고 이득 다기능 DAQ 보드 (1 K 워드 FIFO) (RoHS)
CA-4002 D-Sub 커넥터 1 개 포함.
PCI-1202LU CR 32-ch, 12-bit, 110 kS / s 저 이득 다기능 DAQ 보드 (1 K 워드 FIFO) (RoHS)
CA-4002 D-Sub 커넥터 1 개 포함.
PCI-1202HU / 8K CR 32-ch, 12-bit, 44 kS / s 고 이득 다기능 DAQ 보드 (8 K 워드 FIFO) (RoHS)
CA-4002 D-Sub 커넥터 1 개 포함.
PCI-1202LU / 8K CR 32-ch, 12-bit, 110 kS / s 저 이득 다기능 DAQ 보드 (8 K 워드 FIFO) (RoHS)
CA-4002 D-Sub 커넥터 1 개 포함.
OEM 버전
PCI-1202HU / S CR DB-1825 도터 보드, 케이블 (RoHS)이있는 PCI-1202HU
CA-3710 D-Sub 케이블 1 개 포함.
PCI-1202LU / S CR DB-1825 도터 보드, 케이블 (RoHS)이있는 PCI-1202LU
CA-3710 D-Sub 케이블 1 개 포함.

ADP-20 / PCI Extender, 확장 듀얼 20 핀 플랫 케이블 커넥터 - PC 슬롯 창
CA-2002 20 핀 플랫 케이블, 20cm x 2
캘리포니아 -2010 20 핀 플랫 케이블, 1M
CA-2020 20 핀 플랫 케이블 2 M.
CA-3710 DB-37 Male-Male D-sub 케이블 1 M (도터 보드 용 케이블 (45 °))
CA-3710D DB-37 Male-Male D-sub 케이블 1M (도터 보드 용 케이블 (180 °))
CA-3715DM-H DB-37 Male-Male 케이블, 1.5 M, 180 °. (RoHS)
CA-3730DM-H DB-37 Male-Male 케이블, 3.0 M, 180 °. (RoHS)
CA-3750DM DB-37 Male-Male 케이블, 5.0 M, 180 °. (RoHS)
CA-3750DM-H DB-37 Male-Male 케이블, 5.0 M, 180 °. (RoHS)
CA-4002 플라스틱 덮개가있는 37 핀 Male D-sub 커넥터.
DB-1825 아날로그 입력 나사 고정 터미널 보드
DB-16P 절연 디지털 입력 도터 보드
DB-16R 릴레이 출력 도터 보드
DN-20 / DN-20-381 20 핀 DIN-RAIL 마운팅 I / O 커넥터 보드
DN-37 DIN 레일 장착 37 핀 커넥터
125Ω, 0.1 % DIP 저항 125 Ω 전류 입력과 함께 사용하기위한 외부 저항
