제품 상세보기

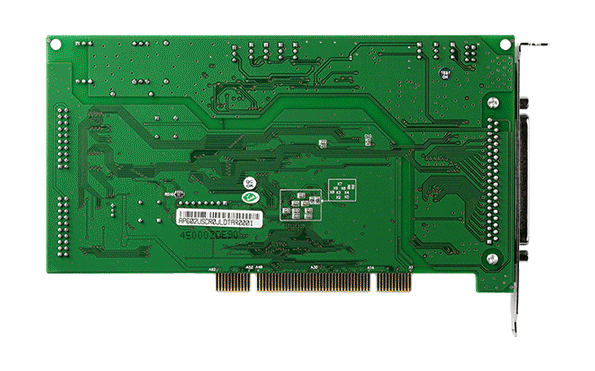

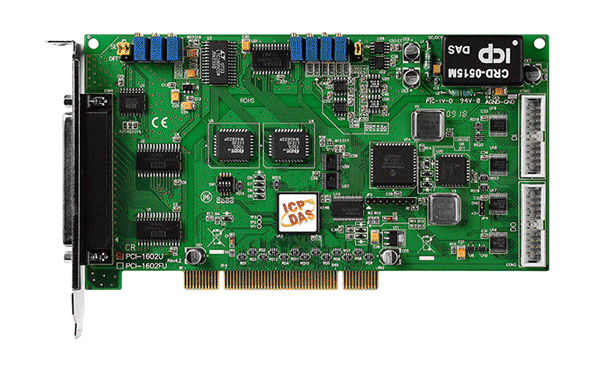

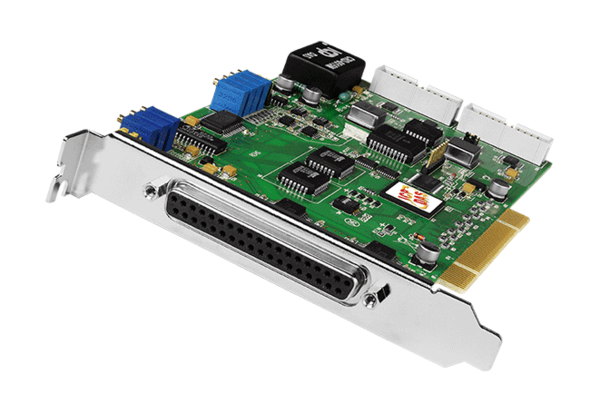

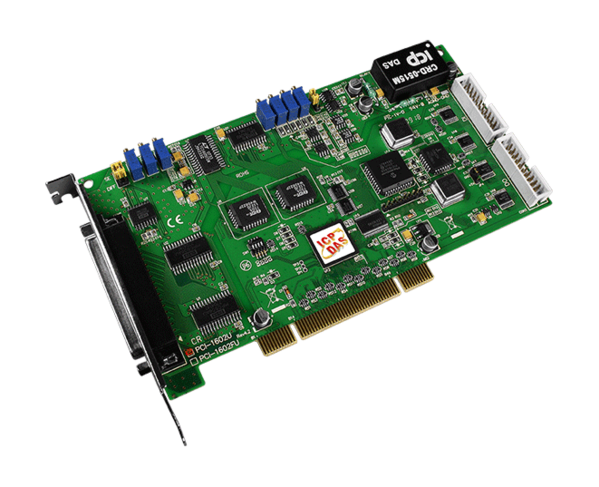

PCI-1602U

제품명
PCI-1602U
용도
PCI Bus 다기능 보드
제조사
ICPDAS(대만)
PCI-1602U / PCI-1602FU
범용 PCI, 32 채널, 16 비트, 100 kS / s (200 kS / s) 저 이득 다기능 DAQ 보드
(8 K 워드 FIFO)





PCI-1602U / PCI-1602FU





  • 범용 PCI 인터페이스, +5 V 및 + 3.3 V PCI 버스를 모두 지원합니다.
  • 카드 ID 기능
  • DI 용 풀 하이 / 풀 로우 저항
  • 16 채널 디지털 입력
  • 16 채널 디지털 출력
  • 2 채널, 12 비트 아날로그 출력
  • 16 비트 고해상도, 100 k / Ss (F 버전의 경우 200 kS / s) A / D 변환기
  • 32 개의 단일 종단 형 / 16 개의 차동 아날로그 입력
  • 프로그래밍 가능한 저 이득 : 1/2/4/8
  • 내장형 8k WORD FIFO
  • 내장 된 MagicScan 컨트롤러
  • 내부 / 외부 트리거 지원
  • 3 개의 외부 트리거 : 사후 트리거, 사전 트리거, 중간 트리거





PCI-1602U / 1602FU는 고속 아날로그 I / O 및 디지털 I / O 기능을 제공하는 고성능 다기능 카드입니다. PCI-1602U / 1602FU는 3.3 V 및 5 V PCI 버스를 모두 지원하는 범용 PCI 인터페이스를 가지고 있으며, 연속 100 kS / s (F 버전의 경우 200 kS / s) 16 비트 분해능 A / D 변환기, 8 K 샘플 하드웨어 FIFO, MagicScan 컨트롤러 (멀티 채널 스캔 용), 2 채널 16 비트 D / A 컨버터, 16 채널 디지털 입력 및 16 채널 디지털 출력. PCI-1602U / 1602FU는 점퍼를 선택할 수있는 32 채널 단일 종단 또는 16 채널 차동 아날로그 입력을 제공하며 프로그래밍 가능한 고속 PGA는 이득 제어 (1, 2, 4 및 8)를 위해 제공됩니다. PCI-1602U / FU는 PCI-1602 / F와 완벽하게 호환되며 사용자는 소프트웨어 / 드라이버 수정없이 직접 PCI-1602 / F를 PCI-1602U / FU로 교체 할 수 있습니다.

PCI-1602U / 1602FU에는 하나의 컴퓨터에서 둘 이상의 PCI-1602U / 1602FU 카드를 사용할 때 소프트웨어를 통해 ID로 보드를 인식하는 카드 ID 스위치가 있습니다. 카드의 pull-high / pull-low 점퍼는 DI 채널이 연결되지 않았거나 고장 났을 때 플로팅 대신 DI 상태를 미리 정의 할 수있게합니다.

PCI-1602U / 1602FU 카드는 Linux, DOS, Windows 98 / NT / 2000 및 32/64 비트 Windows XP / 2003 / 2008 / Vista / 7을 지원합니다. I / O 카드의 SDK는 사용자가 빠르고 쉽게 응용 프로그램을 구현할 수 있도록 DLL, Active X 컨트롤 및 샘플 프로그램에 소스 코드를 제공합니다. Turbo C, Borland C, Microsoft C, Visual C ++, Borland Delphi, Borland C ++ Builder, Visual Basic, C # .NET, Visual Basic.NET 및 LabVIEW의 소스 코드가 포함 된 데모 프로그램이 제공됩니다.

ICP DAS는 표준 모델이 / NDA 버전의 요구 사항을 다루는 모든 기능을 제공하기 때문에 / DDA 기능이없는 / NDA 모델을 중단합니다. 맞춤형 버전 (또는 / NDA 모델)에 관심이 있으시면 OEM / ODM 프로젝트에 대해 문의하십시오.

ICP DAS PC 기반 다기능 보드 선택 가이드
모델명
D / A 채널
A / D 채널
A / D 샘플링 속도
FIFO 크기
소프트웨어 트리거 (폴링)
페이 서 스캔 (Magicscan)
사후 트리거 사전 트리거 중간 트리거
인터럽트 기능

PCI-1202LU
12 비트, 2 채널
12 비트, 32 SE / 16 Diff
110 kS./s
1 k
V
V
V
-

PCI-1202HU
12 비트, 2 채널
12 비트, 32 SE / 16 Diff
44 kS / s
1 k
V
V
V
-

PCI-1602U
12 비트, 2 채널
16 비트, 32 SE / 16 Diff
100 kS / s
8 k
V
V
V
-

PCI-1602FU
12 비트, 2 채널
16 비트, 32 SE / 16 Diff
200 kS / s
8 k
V
V
V
-

PCI-1800LU
12 비트, 2 채널
12 비트, 16 SE / 8 Diff
330 kS / s
1 k
V
V
V
-

PCI-1800HU
12 비트, 2 채널
12 비트, 16 SE / 8 Diff
44 kS / s
1 k
V
V
V
-

PCI-1802LU
12 비트, 2 채널
12 비트, 32 SE / 16 Diff
330 kS / s
8 k
V
V
V
-

PCI-1802HU
12 비트, 2 채널
12 비트, 32 SE / 16 Diff
44 kS / s
8 k
V
V
V
-

PCI-822LU
16 비트, 2 채널
12 비트, 32 SE / 16 Diff
250 kS / s
8 k
V
V
V
V
경제적 인 프로그래머블 DIO
PCI-826LU
16 비트, 2 채널
16 비트, 32 SE / 16 Diff
250 kS / s
8 k
V
V
V
V
경제적 인 프로그래머블 DIO




  • 고속 데이터 수집 시스템
  • 프로세스 모니터링 및 제어.
  • 진동 분석.
  • 디지털 I / O 포트에서 디지털 패턴 생성기.





  • DOS Lib 및 TC / BC / MSC 샘플 프로그램 (소스 코드 포함)
  • Windows 95 / 98 / NT / 2K 용 DLL 및 OCX SDK.
  • 32 비트 및 64 비트 Windows XP / 2003 / 2008 / 7 / 8 / 10 용 DLL 및 OCX SDK
  • 소스 코드와 VB / VC / 델파이 / BCB / VB.NET / C #. NET / VC.NET / MATLAB 샘플 프로그램.
  • Windows 용 LabVIEW 툴킷
  • Linux 용 드라이버.





모델명 PCI-1602 PCI-1602F PCI-1602U PCI-1602FU
아날로그 입력
채널 32 개의 단일 종단 / 16 개의 차동
A / D 변환기 16 비트, 2μs 변환 시간
샘플링 속도 100 kS / s. 최대 200 kS / s. 최대 100 kS / s. 최대 200 kS / s. 최대
FIFO 크기 8192 샘플
과전압 보호 연속 +/- 35 Vp-p
입력 임피던스 10 MΩ / 6 pF
트리거 모드 소프트웨어, 내부 프로그래머블 페이 서, 외부 (5 V / TTL 호환)
데이터 전송 투표
정확성 FSR의 0.01 % ± 25 ° C에서 ± 1 LSB, ± 10 V
제로 드리프트 FSR의 +/- 2 ppm / ° C
아날로그 출력
채널 2
해결 12 비트
정확성 25 ° C에서 FSR ± 1 LSB의 0.06 %, ± 10 V
출력 범위 바이폴라 : + / 5V, +/- 10V
출력 운전 +/- 5 mA
슬 루율 8.33V / μs
출력 임피던스 0.1 Ω 최대.
작동 모드 소프트웨어
디지털 입력
채널 16
적합성 5 V / TTL
입력 전압 로직 0 : 0.8 V max.
논리 1 : 2.0V 이상.
반응 속도 3.0 MHz (일반)
디지털 출력
채널 16
적합성 5 V / TTL
출력 전압 논리 0 : 최대 0.4V
로직 1 : 2.4 V min.
출력 기능 싱크 : 2.4 mA @ 0.8 V
소스 : 0.8 mA @ 2.0 V
반응 속도 3.0 MHz (일반)
타이머 / 카운터
채널 3 (독립 x 1 / 내부 pacer x 1 / 외부 pacer x 1)
해결 16 비트
적합성 5 V / TTL
입력 주파수 최대 10 MHz
기준 클럭 내부 : 8 MHz
일반
버스 유형 5 V PCI, 32 비트, 33 MHz 3.3 V / 5 V 범용 PCI, 32 비트, 33 MHz
데이터 버스 16 비트
카드 ID 아니 예 (4 비트)
I / O 커넥터 여성 DB37 x 1
남성 20 비트 리본 x 2
크기 (L x W x D) 188mm x 105mm x 22mm
전력 소비 300 mA @ +5 V
작동 온도 0 ~ 60 ° C
보관 온도 -20 ~ 70 ° C
습기 5 ~ 85 % RH, 비 응축
아날로그 입력 범위
모델
PCI-1602 / PCI-1602U
이득
1
2
4
8
양극성
+/- 10
+/- 5
+/- 2.5
+/- 1.25
샘플링 속도 Max.
100
모델
PCI-1602F / PCI-1602FU
이득
1
2
4
8
양극성
+/- 10
+/- 5
+/- 2.5
+/- 1.25
샘플링 속도 Max.
200

범용 PCI 버전
PCI-1602U 범용 PCI, 32 채널, 16 비트, 100 kS / s 저 이득 다기능 DAQ 보드 (8 K 워드 FIFO)
CA-4002 D-Sub 커넥터 1 개 포함.
PCI-1602FU 범용 PCI, 32 채널, 16 비트, 200 kS / s 저 이득 다기능 DAQ 보드 (8 K 워드 FIFO)
CA-4002 D-Sub 커넥터 1 개 포함.
OEM 버전
PCI-1602U / S DB-1825 도터 보드가있는 PCI-1602U, 케이블
CA-3710 D-Sub 케이블 1 개 포함.
PCI-1602FU / S DB-1825 도터 보드가있는 PCI-1602FU, 케이블
CA-3710 D-Sub 케이블 1 개 포함.
PCI 버전
PCI-1602F PCI 버스, 32 채널, 16 비트, 200 kS / s 저 이득 다기능 DAQ 보드 (8 K 워드 FIFO)
CA-4002 D-Sub 커넥터 1 개 포함.

ADP-20 / PCI Extender, 확장 듀얼 20 핀 플랫 케이블 커넥터 - PC 슬롯 창
CA-2002 20 핀 플랫 케이블, 20cm x 2
캘리포니아 -2010 20 핀 플랫 케이블, 1M
CA-2020 20 핀 플랫 케이블 2 M.
CA-3710 DB-37 Male-Male D-sub 케이블 1 M (도터 보드 용 케이블 (45 °))
CA-3710D DB-37 Male-Male D-sub 케이블 1M (도터 보드 용 케이블 (180 °))
CA-3715DM-H DB-37 Male-Male 케이블, 1.5 M, 180 °. (RoHS)
CA-3730DM-H DB-37 Male-Male 케이블, 3.0 M, 180 °. (RoHS)
CA-3750DM DB-37 Male-Male 케이블, 5.0 M, 180 °. (RoHS)
CA-3750DM-H DB-37 Male-Male 케이블, 5.0 M, 180 °. (RoHS)
CA-4002 플라스틱 덮개가있는 37 핀 Male D-sub 커넥터.
DB-1825 아날로그 입력 나사 고정 터미널 보드
DB-16P 절연 디지털 입력 도터 보드
DB-16R 릴레이 출력 도터 보드
DN-20 / DN-20-381 20 핀 DIN-RAIL 마운팅 I / O 커넥터 보드
DN-37 DIN 레일 장착 37 핀 커넥터
125Ω, 0.1 % DIP 저항 125 Ω 전류 입력과 함께 사용하기위한 외부 저항
