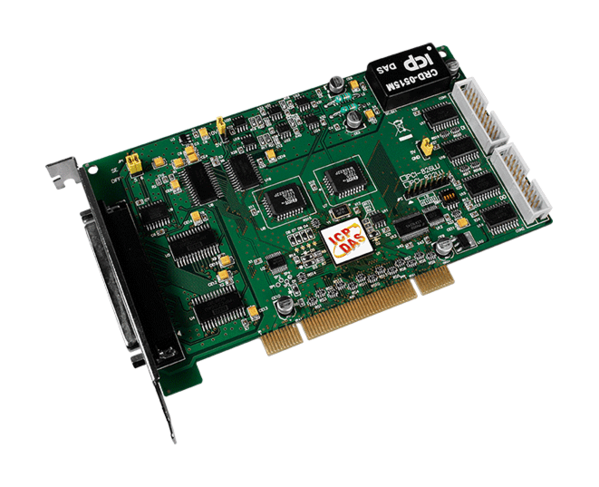

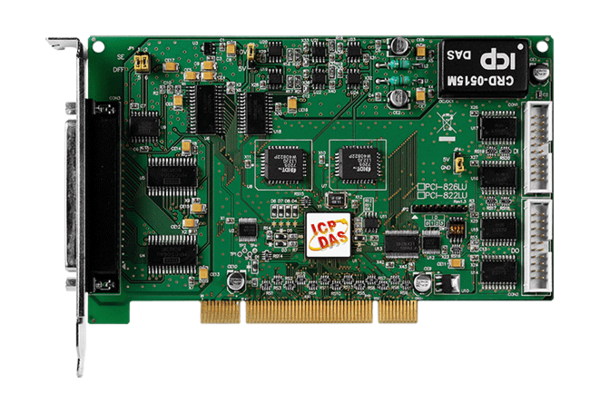

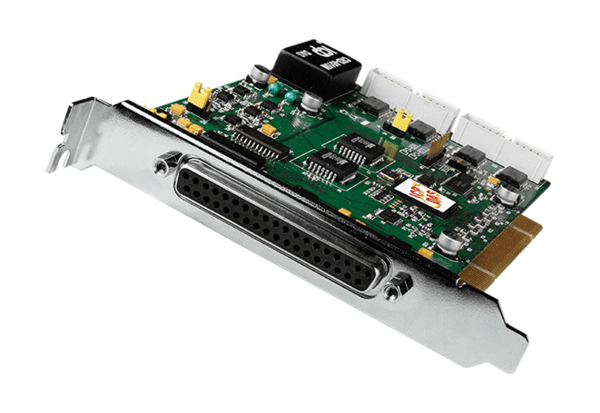

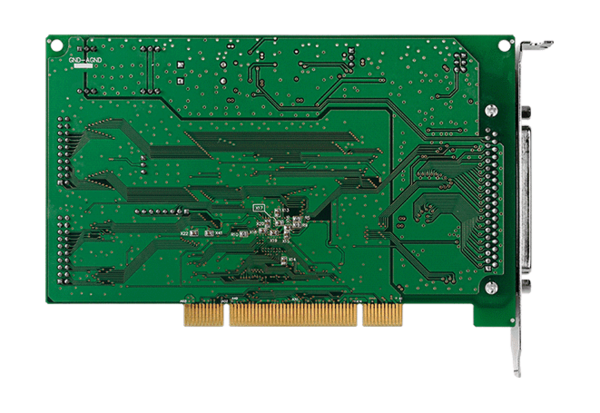

PCI-822LU

제품명
PCI-822LU
용도
PCI Bus 다기능 보드
제조사
ICPDAS(대만)

PCI-822LU

범용 PCI, 250 kS / s, 32/16  채널 12 비트 아날로그 입력, 32 채널 프로그래밍 가능한 DIO가있는 2 채널 16 비트 아날로그 출력





모델 : PCI-822LU





  • +5 V 및 + 3.3 V PCI 버스 모두 지원
  • 카드 ID 기능
    [A / D]
  • 최대 250 k 샘플 / 초의 A / D 컨버터 1 개
  • 12 비트 분해능 A / D 컨버터
  • 8 K 샘플 하드웨어 FIFO
  • 32 개의 단일 종단 형 / 16 개의 차동 아날로그 입력
  • 내장 된 MagicScan 컨트롤러
  • 인터럽트 기능
  • 두 가지 다른 A / D 트리거 : 소프트웨어 트리거, 페이 서 트리거.
  • 프로그램 가능한 이득 제어, 프로그램 가능한 오프셋 제어
    [D / A]
  • 2 채널 16 비트 전압 출력.
  • 전압 출력 범위 : +/- 10V, +/- 5V, 0 ~ 10V, 0 ~ 5V
    [DIO]
  • 32-CH 프로그래머블 DI / DO
  • DI에서 하이를 당기거나 로우로 당깁니다.
  • DO 상태 다시 읽음
  • 고속 데이터 전송 속도.





PCI-822LU는 고속 아날로그 I / O 및 디지털 I / O 기능을 제공하는 고성능 다기능 카드입니다. PCI-822LU 카드에는 3.3V 및 5V PCI 버스를 모두 지원하는 범용 PCI 인터페이스가 있습니다. 이 카드는 연속 250k 샘플 / 초 12 비트 해상도 A / D 변환기, 8K 샘플 하드웨어 FIFO, 2 채널 16 비트 D / A 변환기, 32 채널 프로그래밍 가능 디지털 I / O 및 DO 판독 기능을 갖추고 있습니다. PCI-822LU는 점퍼를 선택할 수있는 32 채널 단일 종단 또는 16 채널 차동 아날로그 입력을 제공합니다. PCI-822LU에는 프로그래머블 게인 컨트롤 (1,2,4,8)을 특징으로하는 고속 PGA가 장착되어 있습니다.

PCI-822LU는 보드에 DI 용 카드 ID 스위치와 pull-high / pull-low 레지스터를 가지고 있습니다. 사용자는 하나의 컴퓨터에서 2 개 이상의 PCI-822LU 카드를 사용할 때 보드에 카드 ID를 설정하고 소프트웨어를 통해 ID로 보드를 인식 할 수 있습니다. pull-high / pull-low 레지스터는 DI 상태를 지정할 수 있습니다. DI 채널이 연결되지 않은 경우 DI 상태는 플로팅 이외의 하이 또는 로우 상태로 유지됩니다.

PCI-822LU는 소프트웨어 트리거와 페이 서 트리거의 두 가지 프로그래밍 가능한 트리거 방법을 제공합니다. PCI-822LU의 A / D 채널 스캔 기능은 놀랍습니다. 우리는 이것을 MagicScan이라고 부릅니다. MagicScan 컨트롤러는 채널 선택, 게인 설정, 정착 시간, ADC 트리거 및 데이터 가져 오기와 같은 A / D 값을 얻는 대부분의 작업을 수행합니다. MagicScan과 인터럽트 기능이 내장되어있어 효과적으로 CPU를 작업에서 제외시킵니다. 채널 스캔 모드에서도 각 채널마다 다른 게인 코드를 가질 수 있으며 샘플링 속도는 여전히 250kS / s에 도달 할 수 있습니다. PCI-822LU는 하이 엔드 어플리케이션에 적합합니다.

ICP DAS PC 기반 다기능 보드 선택 가이드
모델명
D / A 채널
A / D 채널
A / D 샘플링 속도
FIFO 크기
소프트웨어 트리거 (폴링)
페이 서 스캔 (Magicscan)
사후 트리거 사전 트리거 중간 트리거
인터럽트 기능

PCI-1202LU
12 비트, 2 채널
12 비트, 32 SE / 16 Diff
110 kS./s
1 k
V
V
V
-

PCI-1202HU
12 비트, 2 채널
12 비트, 32 SE / 16 Diff
44 kS / s
1 k
V
V
V
-

PCI-1602U
12 비트, 2 채널
16 비트, 32 SE / 16 Diff
100 kS / s
8 k
V
V
V
-

PCI-1602FU
12 비트, 2 채널
16 비트, 32 SE / 16 Diff
200 kS / s
8 k
V
V
V
-

PCI-1800LU
12 비트, 2 채널
12 비트, 16 SE / 8 Diff
330 kS / s
1 k
V
V
V
-

PCI-1800HU
12 비트, 2 채널
12 비트, 16 SE / 8 Diff
44 kS / s
1 k
V
V
V
-

PCI-1802LU
12 비트, 2 채널
12 비트, 32 SE / 16 Diff
330 kS / s
8 k
V
V
V
-

PCI-1802HU
12 비트, 2 채널
12 비트, 32 SE / 16 Diff
44 kS / s
8 k
V
V
V
-

PCI-822LU
16 비트, 2 채널
12 비트, 32 SE / 16 Diff
250 kS / s
8 k
V
V
V
V
경제적 인 프로그래머블 DIO
PCI-826LU
16 비트, 2 채널
16 비트, 32 SE / 16 Diff
250 kS / s
8 k
V
V
V
V
경제적 인 프로그래머블 DIO




  • 고속 데이터 수집 시스템
  • 프로세스 모니터링 및 제어.
  • 진동 분석.





  • 32 비트 및 64 비트 Windows XP / 2003 / 2008 / 7 / 8 / 10 용 DLL 및 OCX SDK
  • 소스 코드가있는 VB / VC / Delphi / BCB / VB.NET / C # .NET / VC.NET / MATLAB 샘플 프로그램이 포함되어 있습니다.
  • Windows 용 LabVIEW 툴킷





아날로그 입력
채널 32 개의 단일 종단 / 16 개의 차동
광고 전환 12 비트, 4μs 변환 시간
샘플링 속도 250 kS / s. 최대
FIFO 크기 8192 샘플
과전압 보호 연속 +/- 35 Vp-p
입력 임피던스 10,000 MΩ / 4pF
트리거 모드 소프트웨어, 페이 서
데이터 전송 폴링, 인터럽트
정확성 FSR의 0.1 % ± 25 ° C에서 ± 1 LSB, ± 10 V
제로 드리프트 FSR 15ppm / ° C
아날로그 출력
채널 2
해결 16 비트
정확성 ± 6 LSB
출력 범위 -5 V ~ 5 V, -10 V ~ 10 V, 0 ~ 10 V, 0 ~ 5 V
출력 운전 +/- 5 mA
슬 루율 8.33V / μs
출력 임피던스 0.1 Ω 최대.
작동 모드 소프트웨어
프로그래밍 가능한 I / O
채널 32
디지털 입력
적합성 5 V / TTL
입력 전압 로직 0 : 0.8 V max.
논리 1 : 2.0V 이상.
높은 당겨 / 낮은 당겨
반응 속도 1.0 MHz (일반)
디지털 출력
적합성 5 V / TTL
출력 전압 논리 0 : 0.4V (최대)
논리 1 : 2.4V (최소)
출력 기능 싱크 : 40 mA
소스 : 20 mA
다시 읽으십시오.
반응 속도 1.0 MHz (일반)
일반
버스 유형 3.3 V / 5 V 범용 PCI, 32 비트
데이터 버스 16 비트
카드 ID 예 (4 비트)
I / O 커넥터 여성 DB37 x 1
20 핀 박스 헤더 x 2
크기 (L x W x D) 170 mm x 150 mm x 22 mm
전력 소비 1 A +5 V 최대.
작동 온도 0 ~ 60 ° C
보관 온도 -20 ~ 70 ° C
습기 5 ~ 85 % RH, 비 응축
모델
PCI-822LU (저 이득)
아날로그 입력 범위
이득
1
2
4
8
양극성
+/- 10
+/- 5
+/- 2.5
+/- 1.25
샘플링 속도 Max.
250 kS / s.
250 kS / s.
250 kS / s.
250 kS / s.

PCI-822LU CR 범용 PCI, 250 kS / s, 32/16 채널 12 비트 아날로그 입력, 2 채널 16 비트 아날로그 출력 및 32 채널 프로그래밍 가능 DIO (RoHS)
CA-4002 D-Sub 커넥터 1 개 포함.

ADP-20 / PCI Extender, PC 슬롯 창에 확장 듀얼 20 핀 플랫 케이블 커넥터.
CA-2002 20 핀 플랫 케이블, 20cm x 2
캘리포니아 -2010 20 핀 플랫 케이블, 1M
CA-2020 20 핀 플랫 케이블 2 M.
CA-3710 DB-37 Male-Male D-sub 케이블 1 M (도터 보드 용 케이블 (45 °))
CA-3710D DB-37 Male-Male D-sub 케이블 1M (도터 보드 용 케이블 (180 °))
CA-3715DM-H DB-37 Male-Male 케이블, 1.5 M, 180 °. (RoHS)
CA-3730DM-H DB-37 Male-Male 케이블, 3.0 M, 180 °. (RoHS)
CA-3750DM DB-37 Male-Male 케이블, 5.0 M, 180 °. (RoHS)
CA-3750DM-H DB-37 Male-Male 케이블, 5.0 M, 180 °. (RoHS)
CA-4002 플라스틱 덮개가있는 37 핀 Male D-sub 커넥터.
DB-1825 아날로그 입력 나사 고정 터미널 보드
DB-16P 절연 디지털 입력 도터 보드
DB-16R 릴레이 출력 도터 보드
DN-20 / DN-20-381 20 핀 DIN-RAIL 마운팅 I / O 커넥터 보드
DN-37 DIN 레일 장착 37 핀 커넥터
125Ω, 0.1 % DIP 저항 125 Ω 전류 입력과 함께 사용하기위한 외부 저항
