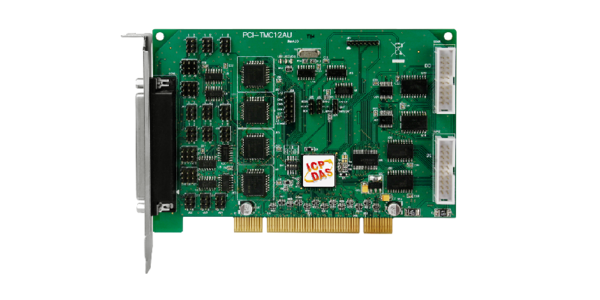

PCI-TMC12AU

제품명
PCI-TMC12AU
용도
PCI Bus DI/O 보드 (비절연)
제조사
ICPDAS(대만)
PCI-TMC12A / PCI-TMC12AU
PCI-TMC12A : PCI, 12 채널 타이머 / 카운터 보드
PCI-TMC12AU : 범용 PCI, 12 채널 타이머 / 카운터 보드





~ ~ 단계적으로 사라질 것입니다 ~
모델 : PCI-TMC12A
~ NEW ~
모델 : PCI-TMC12AU





  • PCI-TMC12A 용 +5 V PCI 버스 지원
  • PCI-TMC12AU 용 + 3.3 / + 5 V PCI 버스 지원
  • 온보드 8254 타이머 / 카운터 칩 4 개
  • 12 개의 독립적 인 16 비트 타이머 / 카운터
  • 외부 클록 입력 12 개
  • 12 개의 외부 게이트 제어 입력
  • 12 개의 타이머 / 카운터 출력 채널
  • 16 비트 타이머 / 카운터를 케스케이드하여 32/48 비트 타이머 / 카운터 생성 가능
  • 게이트 입력은 외부 신호이거나 이전 타이머 / 카운터 채널의 출력 일 수 있습니다
  • 4 개의 인터럽트 소스
  • 2 개의 내부 클럭 소스
  • 16 개의 TTL D / I 채널과 16 개의 TTL D / O 채널
  • PCI-TMC12AU 용 카드 ID (SMD 스위치) 지원
  • DO 상태 판독 값 지원
  • 보다 유연한 인터럽트 메커니즘
  • 두 개의 시작 클록 생성을위한 하드웨어 메커니즘

참고 : 간단한 주파수 측정 응용 프로그램에 대해서는 PCI-FC16U 카드 를 참조하십시오 .





PCI-TMC12AU 카드는 ICP DAS가 RoHS 준수 요건을 충족시키기 위해 제공하는 차세대 제품입니다. 새로운 PCI-TMC12AU 카드는 PCI-TMC12A의 드롭 인 대체 장치로 설계되었으며 사용자는 소프트웨어 / 드라이버 수정없이 PCI-TMC12AU를 PCI-TMC12AU로 직접 교체 할 수 있습니다.

PCI-TMC12AU는 5V 및 3.3V PCI 버스를 모두 지원하고 PCI-TMC12A는 5V PCI 버스 만 지원합니다. 이 제품은 12 개의 16 비트 타이머 / 카운터 (4 개의 82C54 칩 x 3 타이머 / 카운터), 16 개의 TTL 디지털 입력 채널 및 16 개의 TTL 디지털 출력 채널을 특징으로합니다. 2 개의 온보드 클럭 (8M / 1.6M 및 0.8M / 80K)은 점퍼를 선택할 수 있으며 타이머 / 카운터 용 고해상도 클럭 소스를 제공합니다. 카운터 / 타이머는 펄스 / 이벤트 / 스위치 토글 카운팅, 주파수 판독, 경과 시간 측정, 펄스 폭 측정, PWM (펄스 폭 변조) 출력 및 펄스 (구형파)와 같은 산업 및 실험실 어플리케이션에 사용할 수 있습니다. 비율 생성 등.

PCI-TMC12AU는 또한 보드에 카드 ID 스위치를 추가합니다. 사용자는 하나의 컴퓨터에서 두 개 이상의 PCI-TMC12AU 카드를 사용할 때 보드에 카드 ID를 설정하고 소프트웨어를 통해 ID로 보드를 인식 할 수 있습니다.

이 카드는 DOS, 32/64 비트 Windows XP / 2003 / 2008 / 7 / 8 및 Windows 10과 같은 다양한 운영 체제를 지원합니다. ICP DAS는 PCI-TMC12A / TMC12AU 용 DLL 및 Active X 컨트롤도 제공합니다 , Turbo C ++, Borland C ++, Visual C ++, Borland Delphi, Borland C ++ Builder, Visual Basic, C # .NET, Visual Basic.NET 및 LabVIEW를 포함한 다양한 언어의 샘플 프로그램과 함께 사용자가 빠르고 쉽게 사용자 정의를 개발할 수 있도록 도와줍니다. 응용 프로그램.




  • DOS Lib 및 TC 샘플 프로그램 (소스 코드 포함)
  • 32 비트 및 64 비트 Windows XP / 2003 / 2008 / 7 / 8 / 10 용 DLL 및 OCX SDK
  • 소스 코드와 VB / VC / 델파이 / BCB / VB.NET / C #. NET / VC.NET / MATLAB 샘플 프로그램.
  • Windows 용 LabVIEW 툴킷
  • Linux 용 드라이버.





모델명 PCI-TMC12AU PCI-TMC12A
디지털 입력
채널 16
채널 5 V / TTL
입력 전압 로직 0 : 0.8 V max.
논리 1 : 2.0V 이상.
반응 속도 2.0 MHz (일반)
디지털 출력
채널 16
적합성 5 V / TTL
출력 전압 논리 0 : 최대 0.4V
로직 1 : 2.4 V min.
출력 기능 싱크 : 24 mA @ 0.8 V
소스 : 15 mA @ 2.0 V
반응 속도 2.0 MHz (일반)
타이머 / 카운터
채널 12 (독립 x 12)
해결 16 비트
적합성 5 V / TTL
입력 주파수 최대 10 MHz
기준 클럭 내부 : 8 MHz
일반
버스 유형 3.3 V / 5 V 범용 PCI, 32 비트, 33 MHz 5 V PCI, 32 비트, 33 MHz
데이터 버스 16 비트
카드 ID 예 (4 비트) 아니
I / O 커넥터 여성 DB37 x 1
20 핀 박스 헤더 x 2
크기 (L x W x D) 150 mm x 105 mm x 22 mm
전력 소비 500 mA @ +5 V
작동 온도 0 ~ 60 ° C
보관 온도 -20 ~ 70 ° C
습기 5 ~ 85 % RH, 비 응축

PCI-TMC12A PCI 버스, 12 채널 타이머 / 카운터 보드
CA-4002 D-Sub 커넥터 1 개 포함.
PCI-TMC12A CR PCI 버스, 12 채널 타이머 / 카운터 보드 (RoHS)
CA-4002 D-Sub 커넥터 1 개 포함.
PCI-TMC12AU CR 범용 PCI, 12 채널 타이머 / 카운터 보드 (RoHS)
CA-4002 D-Sub 커넥터 1 개 포함.

CA-2002 20 핀 플랫 케이블, 20cm x 2
캘리포니아 -2010 20 핀 플랫 케이블, 1M
CA-2020 20 핀 플랫 케이블 2 M.
CA-3710 DB-37 Male-Male D-sub 케이블 1 M (도터 보드 용 케이블 (45 °))
CA-3710D DB-37 Male-Male D-sub 케이블 1M (도터 보드 용 케이블 (180 °))
CA-3715DM-H DB-37 Male-Male 케이블, 1.5 M, 180 °. (RoHS)
CA-3730DM-H DB-37 Male-Male 케이블, 3.0 M, 180 °. (RoHS)
CA-3750DM DB-37 Male-Male 케이블, 5.0 M, 180 °. (RoHS)
CA-3750DM-H DB-37 Male-Male 케이블, 5.0 M, 180 °. (RoHS)
CA-4002 플라스틱 덮개가있는 37 핀 Male D-sub 커넥터.
DN-20 DIN 레일 장착형 I / O 커넥터 블록.
DN-20 / N DIN 레일이없는 DN-20.
DN-37 DIN 레일 장착 및 37 핀 D-SUB 커넥터가있는 I / O 커넥터 블록.
DB-16P 16 채널 절연 디지털 입력 보드
DB-16R 16 채널 릴레이 출력 보드
ADP-20 / PCI 20 핀 커넥터 익스텐더
