PIO-D24U/D56U/PEX-D24/D56   PIO-D24U / D56U : 범용 PCI, 56 / 24 채널 DIO 보드 PEX-D24 / D56 : PCI Express, 56 / 24 채널 DIO 보드

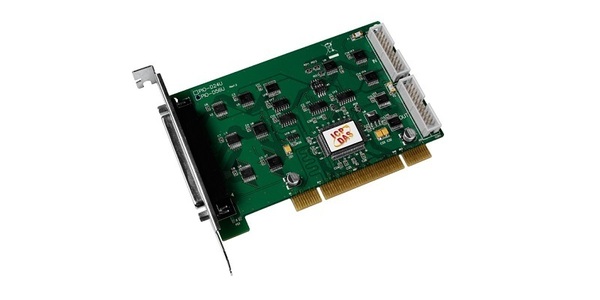

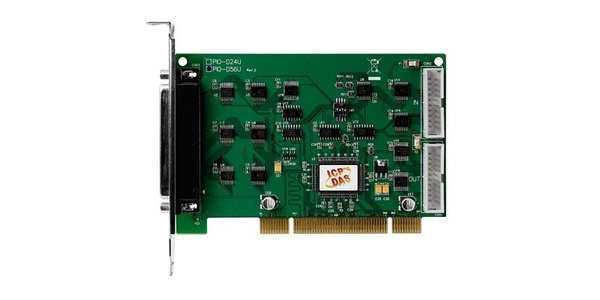

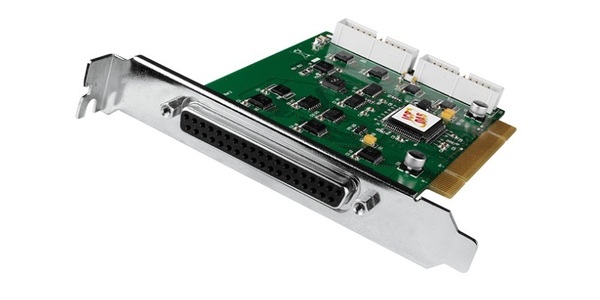

Model: PIO-D24U/D56U	Model: PEX-D24/D56

• PIO-D24 / D56 용 +5 V PCI 버스 지원
• PIO-D24U / D56U를위한 + 3.3 / + 5 V PCI 버스 지원
• PEX-D24 / D56 용 PCI Express x 1 지원
• 최대 56/24 (PIO-D56 / PIO-D24) 채널의 디지털 I / O
• 소프트웨어 제어하에 양방향 프로그래머블 I / O 포트
• 보드에 버퍼링 된 모든 I / O 라인
• 24 비트 포트에서 I / O를 위해 독립적으로 선택할 수있는 8 비트 그룹
• 양면 SMD, 짧은 카드.
• DB-24PR, DB-24PD, DB-24RD, DB-24PRD, DB-16P8R, DB-24POR, DB-24SSR, DB-24C 또는 OPTO-22 호환 도터 보드에 직접 연결합니다.
• 4 개의 인터럽트 요인 : PC0, PC1, PC2, PC3
• DB37 커넥터 1 개, 20 핀 헤더 2 개 (PIO-D56 (U) 및 PEX-D56에만 해당)
• 설정할 기본 주소 또는 IRQ 스위치가 없습니다.
• 출력 상태 리드 백

PIO-D24U / D56U 및 PEX-D56 / D24 카드는 ICP DAS가 RoHS 준수 요구 사항을 충족시키기 위해 제공하는 차세대 제품으로, PIO-D24 / D56과 완전히 호환되도록 설계되었습니다. 사용자는 소프트웨어 / 드라이버 수정없이 직접 PIO-D24 / D56U 및 PEX-D24 / D56으로 PIO-D24 / D56을 교체 할 수 있습니다.

PIO-D24U / D56U는 3.3V / 5V PCI 버스를 지원하고 PEX-D24 / D56은 PCI Express 버스를 지원합니다. PIO-D24U / D56U 및 PEX-D24 / D56은 3 개의 8 비트 양방향 포트로 구성됩니다. 8 비트 포트는 각각 포트 A (PA), 포트 B (PB) 및 포트 C (PC)로 명명됩니다. 전원 켜기 또는 재설정시 모든 포트가 입력으로 구성됩니다. 또한 PIO-D56 / D56U는 추가 16 비트 디지털 입력 및 16 비트 디지털 출력을 제공합니다.

PIO-D24U / D56U 및 PEX-D24 / D56에는 하나의 컴퓨터에서 2 개 이상의 PIO-D24U / 56U 및 PEX-D24 / D56 카드를 사용할 때 소프트웨어를 통해 ID로 보드를 인식 할 수있는 카드 ID 스위치가 있습니다.

이 카드는 Linux, DOS, Windows 98 / NT / 2000 및 32 / 64 비트 Windows 7 / Vista / XP와 같은 다양한 OS 버전을 지원합니다. Turbo C ++, Borland c ++, Microsoft C ++, Visual C ++, Borland Delphi, Borland C ++ Builder, Visual Basic, C # .NET, Visual Basic.NET 및 LabVIEW를 기반으로하는 다양한 언어 샘플 프로그램과 DLL 및 Active X 컨트롤이 제공됩니다. 사용자가 자신의 응용 프로그램을 쉽고 빠르게 개발할 수 있도록 도와줍니다.

• DOS Lib 및 TC / BC / MSC 샘플 프로그램 (소스 코드 포함)
• Windows 95 / 98 / NT / 2K 용 DLL 및 OCX SDK.
• 32 비트 및 64 비트 Windows XP / 2003 / 2008 / 7 / 8 / 10 용 DLL 및 OCX SDK
• 소스 코드와 VB / VC / 델파이 / BCB / VB.NET / C #. NET / VC.NET / MATLAB 샘플 프로그램.
• Windows 용 LabVIEW 툴킷
• Linux 및 DasyLab 용 드라이버.

모델명 PIO-D24U PEX-D24 PIO-D56U PEX-D56 프로그래밍 가능한 디지털 I / O 채널 24 디지털 입력 디지털 입력 채널 N / A 16 적합성 5 V / TTL 입력 전압 로직 0 : 0.8 V max.  논리 1 : 2.0V 이상. 반응 속도 1 MHz 500 kHz 1 MHz 500 kHz 디지털 출력 디지털 출력 채널 N / A 16 적합성 5 V / TTL 출력 전압 논리 0 : 최대 0.4V  로직 1 : 2.4 V min. 출력 기능 싱크 : 64 mA @ 0.8 V  소스 : 32 mA @ 2.0 V CON1 : 싱크 : 2.4 mA @ 0.8 V  소스 : 0.8 mA @ 2.0 V CON3 : 싱크 : 64 mA @ 0.8 V  소스 : 32 mA @ 2.0 V 반응 속도 1 MHz 500 kHz 1 MHz 500 kHz 일반 버스 유형 3.3 V / 5 V 범용 PCI, 32 비트, 33 MHz PCI Express x 1 3.3 V / 5 V 범용 PCI, 32 비트, 33 MHz PCI Express x 1 데이터 버스 8 비트 카드 ID 예 (4 비트) 예 (4 비트) I / O 커넥터 여성 DB37 x 1 여성 DB37 x 1  20 핀 박스 헤더 x 2 크기 (L x W x D) 134mm x 86mm x 22mm 전력 소비 420 mA @ +5 V 650 mA @ +3.3 V  0 mA @ +12 V 580 mA @ +5 V 750mA @ +3.3V  0mA @ + 12V 작동 온도 0 ~ 60 ° C 보관 온도 -20 ~ 70 ° C 습기 5 ~ 85 % RH, 비 응축

PEX-D24 CR PCI Express, 24 채널 DIO 보드 (RoHS) PEX-D56 CR PCI Express, 56 채널 DIO 보드 (RoHS) PIO-D24U CR 범용 PCI 버스, 24 채널 DIO 보드 (RoHS) PIO-D56U CR 범용 PCI 버스, 56 채널 DIO 보드 (RoHS)

캘리포니아 -2010 20 핀 플랫 케이블, 1M CA-2020 20 핀 플랫 케이블 2 M. CA-3710 DB-37 Male-Male D-sub 케이블 1 M (도터 보드 용 케이블 (45 °)) CA-3710D DB-37 Male-Male D-sub 케이블 1M (도터 보드 용 케이블 (180 °)) CA-3715DM-H DB-37 Male-Male 케이블, 1.5 M, 180 °. (RoHS) CA-3730DM-H DB-37 Male-Male 케이블, 3.0 M, 180 °. (RoHS) CA-3750DM DB-37 Male-Male 케이블, 5.0 M, 180 °. (RoHS) CA-4002 플라스틱 덮개가있는 37 핀 Male D-sub 커넥터. DB-24PD 절연 된 D / I 보드의 24 채널 DB-24RD 릴레이 보드 24 채널 DB-24PRD 전원 릴레이 보드 24 채널 DB-24POR 24 채널 PhotoMos 릴레이 출력 보드 DB-24SSR 24 채널 솔리드 스테이트 릴레이 출력 보드 DB-24C 오픈 콜렉터 출력 보드 24 채널 DN-20 / DN-20-381 DIN 레일 장착 및 20 핀 헤더 2 개가있는 I / O 커넥터 블록 DN-37 / DN-37-381 DIN 레일 장착 및 37 핀 D-Sub 커넥터가있는 I / O 커넥터 블록
