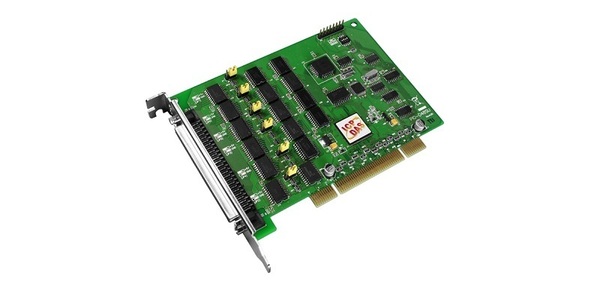

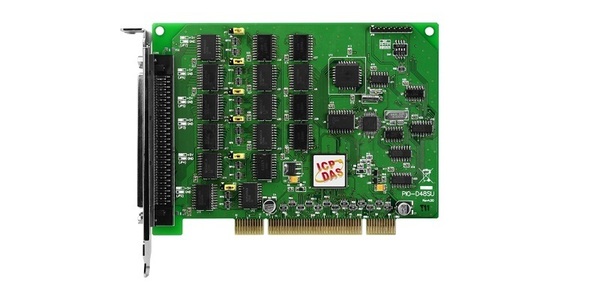

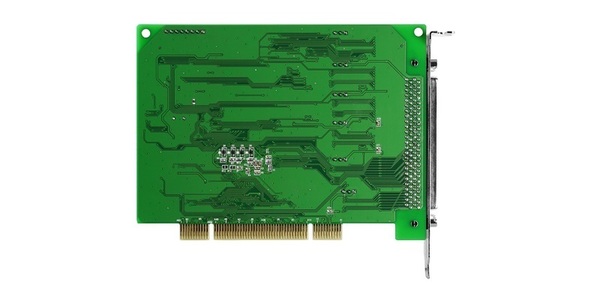

PIO-D48SU

제품명
PIO-D48SU
용도
PCI Bus DI/O 보드 (비절연)
제조사
ICPDAS(대만)

PIO-D48SU/PIO-D48U/PEX-D48

PIO-D48U / D48SU : 범용 PCI, 48 채널 OPTO-22 호환 DIO 보드
PEX-D48 : PCI Express, 48 채널 OPTO-22 호환 DIO 보드





모드 : PIO-D48SU 모델 : PIO-D48U

모델 : PEX-D48





  • PIO-D48을위한 + 5V PCI 버스 지원
  • PIO-D48U / D48SU 용 + 3.3 / + 5V PCI 버스 지원
  • PEX-D48 용 PCI Express x 1 지원
  • 48 채널의 디지털 I / O
  • 소프트웨어 제어하에 양방향 프로그래머블 I / O 포트
  • 보드에 버퍼링 된 모든 I / O 라인
  • 6 개의 8 비트 양방향 I / O 포트
  • SMD, 짧은 카드
  • DB-24PR, DB-24PD, DB-24RD, DB-24PRD, DB-16P8R,
    DB-24POR, DB-24SSR, DB-24C 또는 OPTO-22 호환 도터 보드에 직접 연결합니다.
  • 하나의 32 비트 프로그래밍 가능 내부 타이머
  • PIO-D48U / PEX-D48 용 DB37 커넥터 1 개 및 50 핀 박스 헤더 1 개
  • PIO-D48SU 용 SCSI II 100 핀 커넥터 1 개
  • 1 개의 16 비트 이벤트 카운터
  • 인터럽트 소스 : 4 채널
  • PIO-D48SU / D48U / PEX-D48의 카드 ID 기능
  • I / O 라인의 풀업 또는 풀다운 저항
  • 2 개의 산업 표준 8255 PPI 포트를 모방 (모드 0)
  • 높은 운전 능력을위한 버퍼 출력
  • DIO 응답 ​​시간은 PIO-D48U / D48SU의 경우 약 1μs (1MHz)입니다.
  • DEX 응답 시간은 PEX-D48의 경우 약 500 kHz입니다.
  • 출력 상태 리드 백





PIO-D48U / D48SU 및 PEX-D48은 ICP DAS가 RoHS 준수 요구 사항을 충족시키기 위해 제공하는 차세대 제품으로, PIO-D48과 완전히 호환되도록 설계되었습니다. 사용자는 소프트웨어 / 드라이버 수정없이 직접 PIO-D48U / PIO-D48SU / PEX-D48으로 PIO-D48을 교체 할 수 있습니다.

PIO-D48U / D48SU는 3.3V / 5V PCI 버스를 지원하고 PEX-D48은 PCI Express 버스를 지원합니다. 이 카드는 48 개의 TTL 디지털 I / O 라인을 제공하며이 라인은 6 개의 8 비트 양방향 포트로 그룹화됩니다. 모든 3 개의 8 비트 포트는 커넥터의 포트 A (PA), 포트 B (PB) 및 포트 C (PC)로 그룹화되며 포트 C는 2 개의 니블 와이드 (4 비트) 파트로 분할 될 수 있습니다. 전원 켜기 또는 재설정시 모든 포트가 입력으로 구성됩니다.

또한 PIO-D48U / D48SU 및 PEX-D48에는 DI 용 카드 ID 스위치와 풀 하이 / 풀 로우 레지스터가 내장되어 있습니다. 사용자는 하나의 컴퓨터에 두 개 이상의 PIO-D48U / PIO-D48SU / PEX-D48 카드를 사용하는 경우 보드에 카드 ID를 설정하고 소프트웨어를 통해 ID로 보드를 인식 할 수 있습니다. 풀 하이 / 풀 로우 레지스터는 DI 채널이 연결되지 않은 경우 DI 상태를 지정할 수 있도록 해줍니다. DI 상태는 플로팅이 아닌 하이 또는 로우 상태를 유지합니다.

이 카드는 Linux, DOS, Windows 98, Windows 2000, Windows NT, 32 비트 / 64 비트 Windows XP / 2003 / 2008 / Vista / 7 및 Windows 8과 같은 다양한 OS를 지원합니다. DLL 및 Active X 컨트롤, Turbo C ++, Borland c ++, Microsoft C ++, Visual C ++, Borland Delphi, Borland C ++ Builder, Visual Basic, C # .NET, Visual Basic.NET 및 LabVIEW의 다양한 언어 샘플 프로그램을 사용하여 사용자가 쉽고 빠르게 응용 프로그램을 개발할 수 있습니다.



  • DOS Lib 및 TC 샘플 프로그램 (소스 코드 포함)
  • Windows 95 / 98 / NT / 2000 용 DLL 및 OCX SDK
  • 32 비트 및 64 비트 Windows XP / 2003 / 2008 / 7 / 8 / 10 용 DLL 및 OCX SDK
  • 소스 코드와 VB / VC / 델파이 / BCB / VB.NET / C #. NET / VC.NET / MATLAB 샘플 프로그램.
  • Windows 용 LabVIEW 툴킷
  • Linux 및 DasyLab 용 드라이버.





모델명 PIO-D48SU PIO-D48U PEX-D48
프로그래밍 가능한 디지털 I / O
채널 48
디지털 입력
적합성 5 V / TTL
입력 전압 로직 0 : 0.8 V max.
논리 1 : 2.0V 이상.
반응 속도 1 MHz 500 KHz
디지털 출력
적합성 5 V / TTL
출력 전압 논리 0 : 최대 0.4V
로직 1 : 2.4 V min.
출력 기능 싱크 : 64 mA @ 0.8 V
소스 : 32 mA @ 2.0 V
반응 속도 1 MHz 500 KHz
타이머 / 카운터
채널 2 (이벤트 타이머 x 1 / 32 비트 타이머 x 1)
해결 16 비트
적합성 5 V / TTL
기준 클럭 내부 : 4MHz
일반
버스 유형 3.3 V / 5 V 범용 PCI, 32 비트, 33 MHz PCI Express x 1
데이터 버스 8 비트
카드 ID 예 (4 비트)
I / O 커넥터 암 SCSI II 100 핀 x 1 여성 DB37 x 1
50 핀 박스 헤더 x 1
크기 (L x W x D) 140mm x 97mm x 22mm 156 mm x 105 mm x 22 mm 172 mm x 112 mm x 22 mm
전력 소비 900 mA @ +5 V 1500mA @ +3.3V
0mA @ + 12V
작동 온도 0 ~ 60 ° C
보관 온도 -20 ~ 70 ° C
습기 5 ~ 85 % RH, 비 응축

PIO-D48 CR PCI 버스 48 채널 DIO 보드 (RoHS)
PIO-D48U CR 범용 PCI, 48 채널 DIO 보드 (RoHS)
PEX-D48 CR PCI Express, 48 ​​채널 DIO 보드 (RoHS)
PIO-D48SU CR 범용 PCI, 48 채널 DIO 보드 (RoHS)

CA-3710 DB-37 Male-Male D-sub 케이블 1 M (도터 보드 용 케이블 (45 °))
CA-3710D DB-37 Male-Male D-sub 케이블 1M (도터 보드 용 케이블 (180 °))
CA-3715DM-H DB-37 Male-Male 케이블, 1.5 M, 180 °. (RoHS)
CA-3730DM-H DB-37 Male-Male 케이블, 3.0 M, 180 °. (RoHS)
CA-3750DM DB-37 Male-Male 케이블, 5.0 M, 180 °. (RoHS)
CA-4002 플라스틱 덮개가있는 37 핀 Male D-sub 커넥터.
CA-5002 50 핀 플랫 케이블 20cm
CA-5015 50 핀 플랫 케이블 1.5M
CA-SCSI100-15 SCSI II 100 핀 및 100 핀 수 커넥터 케이블 1.5M
ADP-37 / PCI 50 핀 커넥터 확장기 - 37 핀 커넥터
DB-24P 24 채널 절연 D / I 보드
DB-24R 24 채널 릴레이 보드
DB-24PR 24 채널 전원 릴레이 보드
DB-24POR 24 채널 PhotoMos 릴레이 출력 보드
DB-24SSR 24 채널 솔리드 스테이트 릴레이 출력 보드
DB-24C 오픈 콜렉터 출력 보드 24 채널
DN-100 DIN 레일 장착 및 100 핀 SCSI II 커넥터가있는 I / O 커넥터 블록
DN-100-CA DIN 레일 장착 및 100 핀 SCSI II 커넥터가있는 I / O 커넥터 블록 CA-SCSI100-15 케이블 1 개 포함
DN-37 / DN-37-381 DIN 레일 장착 및 37 핀 D-Sub 커넥터가있는 I / O 커넥터 블록
DN-50 / DN-50-381 DIN 레일 장착 및 50 핀 헤더가있는 I / O 커넥터 블록
