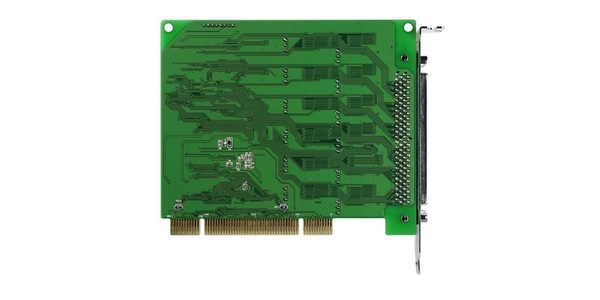

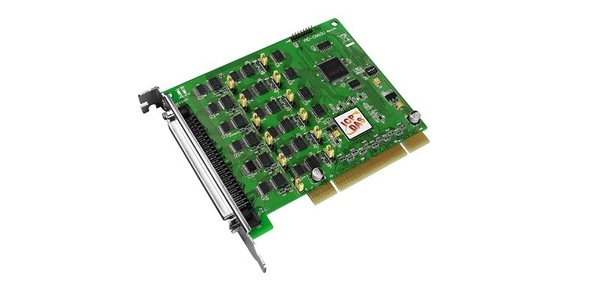

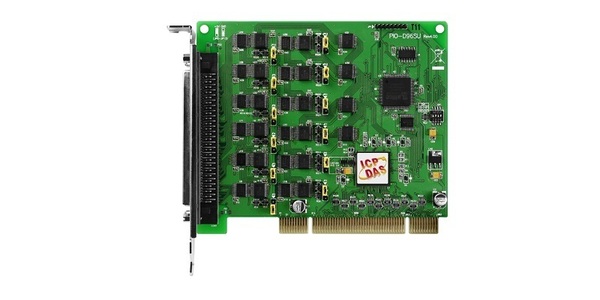

PIO-D96SU

제품명
PIO-D96SU
용도
PCI Bus DI/O 보드 (비절연)
제조사
ICPDAS(대만)
EX-D96S / PIO-D96SU / PIO-D96U
PCI 익스프레스 / 유니버설 PCI, 96 채널 DIO 보드





~ NEW ~

모델 : PEX-D96S

모델 : PIO-D96SU 모델 : PIO-D96U





  • PIO-D96U / D96SU 용 + 3.3 / + 5V PCI 버스 지원
  • PEX-D96S 용 PCI Express x1 지원
  • 디지털 I / O 96 채널
  • 소프트웨어 제어하에 양방향 프로그래머블 I / O 포트
  • 보드에 버퍼링 된 모든 I / O 라인
  • 12 개의 8 비트 양방향 I / O 포트
  • 인터럽트 소스 : 4 채널
  • DI 채널을위한 Pull-high / Pull-low 점퍼
  • 카드 ID (SMD 스위치) 지원
  • 높은 운전 능력을위한 버퍼 출력
  • 출력 상태 리드 백
  • DB-24PR, DB-24PD, DB-24RD, DB-24PRD, DB-16P8R,
    DB-24POR, DB-24SSR, DB-24C 또는 OPTO-22 호환 도터 보드에 직접 연결합니다.





PEX-D96S 카드는 ICP DAS가 RoHS 준수 요건을 충족시키기 위해 제공하는 차세대 제품입니다.

PIO-D96U / D96SU는 3.3V / 5V PCI 버스를 지원하고 PEX-D96S는 PCI Express 버스를 지원합니다. 이 카드는 12 개의 8 비트 양방향 포트로 구성된 96 개의 TTL 디지털 I / O 라인을 제공합니다. 3 개의 8 비트 포트로 구성된 각 그룹은 포트 A (PA), 포트 B (PB) 및 포트 C (PC)로 커넥터에 배열되며 전원 켜기 또는 재설정 후 모든 포트가 입력 포트로 구성됩니다 .

PIO-D96U는 I / O 배선용 커넥터 4 개를 제공하며, PIO-D96SU 및 PEX-D96S는 컴퓨터의 카드에 필요한 설치 공간을 줄이는 단일 고밀도 커넥터를 제공합니다.

PIO-D96U / D96SU 및 P96-D96S 카드에는 두 개 이상의 보드가 동일한 컴퓨터에 설치된 경우 소프트웨어를 통해 보드를 인식 할 수있는 온보드 카드 ID 스위치가 포함되어 있습니다. 풀 하이 / 로우 점퍼를 사용하면 DI 채널이 분리되거나 인터럽트 된 경우 부동 상태가 아닌 DI 상태가 미리 정의 될 수 있습니다.

이 카드는 Linux, DOS, Windows 98, Windows NT, Windows 2000, 32 비트 / 64 비트 Windows XP / 2003 / 2008 / Vista / 7 및 Windows 8과 같은 다양한 OS를 지원합니다. DLL 및 Active X 컨트롤, Turbo C ++, Borland c ++, Microsoft C ++, Visual C ++, Borland Delphi, Borland C ++ Builder, Visual Basic, C # .NET, Visual Basic.NET 및 LabVIEW의 다양한 언어 샘플 프로그램을 사용하여 사용자가 쉽고 빠르게 응용 프로그램을 개발할 수 있습니다.

비교표
모델
인터페이스
DI 풀 - 고 / 저
적합성
이점
PEX-D96S
PCI 익스프레스
5V / CMOS
낮은 전력 소비, 낮은 온도
PIO-D96SU
범용 PCI
5V / CMOS
낮은 전력 소비, 낮은 온도
PIO-D96U
범용 PCI
5 V / TTL
높은 DO 구동 (출력 기능)




  • DOS Lib 및 TC / BC / MSC 샘플 프로그램 (소스 코드 포함)
  • Windows 95 / 98 / NT / 2K 용 DLL 및 OCX SDK.
  • 32 비트 및 64 비트 Windows XP / 2003 / 2008 / 7 / 8 / 10 용 DLL 및 OCX SDK
  • 소스 코드와 VB / VC / 델파이 / BCB / VB.NET / C #. NET / VC.NET / MATLAB 샘플 프로그램.
  • Windows 용 LabVIEW 툴킷
  • Linux 및 DasyLab 용 드라이버.





모델명 PEX-D96S PIO-D96SU PIO-D96U
프로그래밍 가능한 디지털 I / O
채널 96
디지털 입력
적합성 5V / CMOS 5 V / TTL
입력 전압 로직 0 : 0.8 V max.
논리 1 : 2.0V 이상.
반응 속도 500 kHz 1 MHz
디지털 출력
적합성 5V / CMOS 5 V / TTL
출력 전압 논리 0 : 최대 0.1V
로직 1 : 4.4 V min.
논리 0 : 최대 0.4V
로직 1 : 2.4 V min.
출력 기능 싱크 : 6 mA @ 0.33 V
소스 : 6 mA @ 4.77 V
싱크 : 64 mA @ 0.8 V
소스 : 32 mA @ 2.0
반응 속도 500 kHz 1 MHz
일반
버스 유형 PCI Express x1 3.3 V / 5 V 범용 PCI, 32 비트, 33 MHz
데이터 버스 8 비트
카드 ID 예 (4 비트)
I / O 커넥터 암 SCSI II 100 핀 x 1 여성 DB37 x 1
50 핀 박스 헤더 x 3
크기 (L x W x D) 130 mm x 95 mm x 22 mm 180 mm x 105 mm x 22 mm
전력 소비 650 mA @ +3.3 V
0 mA @ +12 V
600 mA @ +5 V
작동 온도 0 ~ 60 ° C
보관 온도 -20 ~ 70 ° C
습기 5 ~ 85 % RH, 비 응축

PEX-D96S CR PCI Express, 96 채널 DIO 보드 (SCSI II 커넥터, RoHS)
PIO-D96SU CR 범용 PCI, 96 채널 DIO 보드 (SCSI II 커넥터, RoHS)
PIO-D96U CR 범용 PCI, 96 채널 DIO 보드 (RoHS)

CA-3710 DB-37 Male-Male D-sub 케이블 1 M (도터 보드 용 케이블 (45 °))
CA-3710D DB-37 Male-Male D-sub 케이블 1M (도터 보드 용 케이블 (180 °))
CA-3715DM-H DB-37 Male-Male 케이블, 1.5 M, 180 °. (RoHS)
CA-3730DM-H DB-37 Male-Male 케이블, 3.0 M, 180 °. (RoHS)
CA-3750DM DB-37 Male-Male 케이블, 5.0 M, 180 °. (RoHS)
CA-4002 플라스틱 덮개가있는 37 핀 Male D-sub 커넥터.
CA-5002 50 핀 플랫 케이블 20cm
CA-5015 50 핀 플랫 케이블 1.5M
CA-SCSI100-15 SCSI II 100 핀 및 100 핀 수 커넥터 케이블 1.5M
ADP-37 / PCI 50 핀 커넥터 확장기 - 37 핀 커넥터
DB-24PD 절연 된 D / I 보드의 24 채널
DB-24RD 릴레이 보드 24 채널
DB-24PRD 전원 릴레이 보드 24 채널
DB-24POR 24 채널 PhotoMos 릴레이 출력 보드
DB-24SSR 24 채널 솔리드 스테이트 릴레이 출력 보드
DB-24C 오픈 콜렉터 출력 보드 24 채널

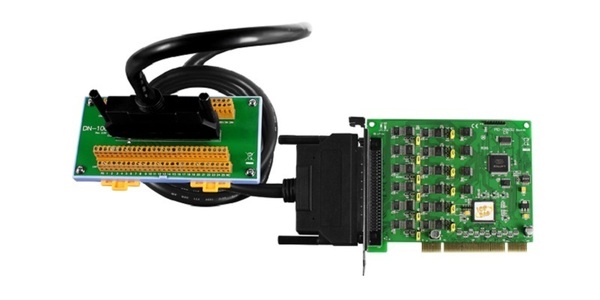

DN-100 DIN 레일 장착 및 100 핀 SCSI II 커넥터가있는 I / O 커넥터 블록
DN-100-CA DIN 레일 장착 및 100 핀 SCSI II 커넥터가있는 I / O 커넥터 블록 CA-SCSI100-15 케이블 1 개 포함
DN-37 / DN-37-381 DIN 레일 장착 및 37 핀 D-Sub 커넥터가있는 I / O 커넥터 블록
DN-50 / DN-50-381 DIN 레일 장착 및 50 핀 헤더가있는 I / O 커넥터 블록
