PIO-D168U

제품명
PIO-D168U
용도
PCI Bus DI/O 보드 (비절연)
제조사
ICPDAS(대만)

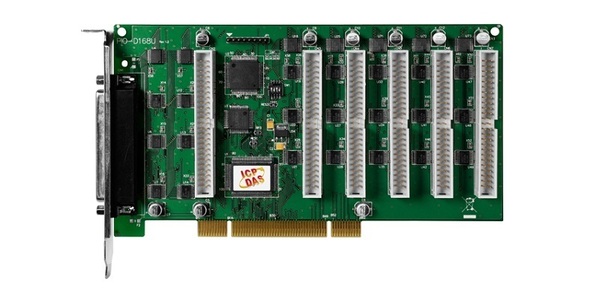

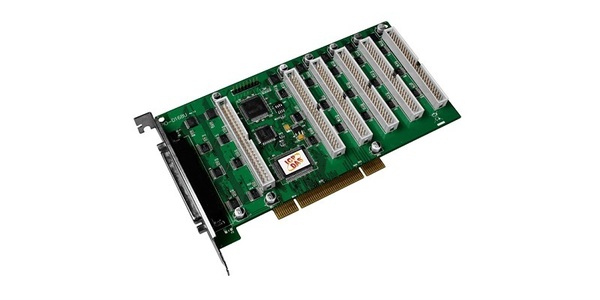

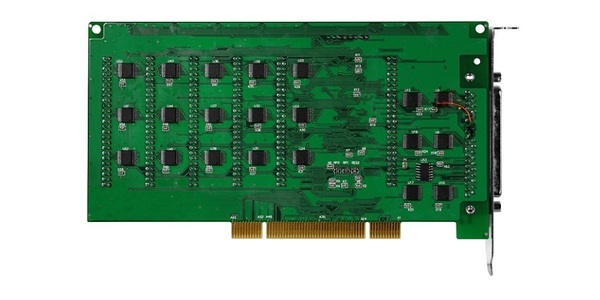

PIO-D168 / PIO-D168U
PCI 버스 168 채널 OPTO-22 DIO 보드





모델 : PIO-D168U





  • PIO-D168 용 +5 V PCI 버스 지원
  • PIO-D168U 용 +3.3 V / + 5 V PCI 버스 지원
  • 양면 SMT, 짧은 카드, 절전
  • DB-24P, DB-24R, DB-24PR, DB-24SSR, DB-24POR 및 기타 OPTO-22 호환 도터 보드에 직접 연결
  • 168 개의 I / O 라인
  • 에뮬레이트 7 산업 표준 8255 PPI 포트 (모드 0)
  • 프로그래밍 가능한 인터럽트
  • PIO-D168U 용 카드 ID 기능
  • 6 개의 50 핀 플랫 케이블 커넥터 및 37 핀 1 개
  • D-sub 커넥터
  • 출력 상태 리드 백
  • DIO 응답 ​​시간은 약 1 μs (1 MHz)입니다.





PIO-D168U 카드는 ICP DAS가 RoHS 준수 요구 사항을 충족시키기 위해 제공하는 차세대 제품입니다. 새로운 PIO-D168U 카드는 PIO-D168의 드롭 인 대체품으로 설계되었으며 사용자는 소프트웨어 / 드라이버 수정없이 직접 PIO-D168을 PIO-D168U로 교체 할 수 있습니다.

PIO-D168U 범용 PCI 카드는 3.3 V / 5 V PCI 버스를 지원하고 PIO-D168은 5 V PCI 버스를 지원합니다. 이 카드는 168 개의 TTL 디지털 I / O 라인을 제공하며이 라인은 18 개의 8 비트 양방향 포트로 그룹화됩니다. 커넥터의 세 포트는 모두 포트 A (PA), 포트 B (PB) 및 포트 C (PC)로 그룹화되고 이름이 지정됩니다. 전원 켜기 또는 재설정시 모든 포트가 입력으로 구성됩니다.

PIO-D168U는 또한 카드 ID 스위치를 보드에 추가합니다. 사용자는 카드 ID를 설정 한 다음 한 대의 컴퓨터에서 둘 이상의 PIO-D168U 카드를 사용할 때 소프트웨어를 통해 ID로 보드를 인식 할 수 있습니다.

PIO-D168 / D168U는 Linux, DOS, Windows 98 / NT / 2000 및 32 비트 / 64 비트 Windows XP / 2003 / Vista / 7과 같은 다양한 OS를 지원합니다. 또한 Turbo C ++, Borland c ++, Microsoft C ++, Visual C ++, Borland Delphi, Borland C ++ Builder, Visual Basic, C # .NET, Visual Basic.NET 및 LabVIEW의 DLL 및 Active X 컨트롤과 다양한 언어 샘플 프로그램을 제공합니다. 사용자는 쉽고 빠르게 응용 프로그램을 개발할 수 있습니다.




  • DOS Lib 및 TC 샘플 프로그램 (소스 코드 포함)
  • Windows 95 / 98 / NT / 2K 용 DLL 및 OCX SDK.
  • 32 비트 및 64 비트 Windows XP / 2003 / 2008 / 7 / 8 / 10 용 DLL 및 OCX SDK
  • 소스 코드와 VB / VC / 델파이 / BCB / VB.NET / C #. NET / VC.NET / MATLAB 샘플 프로그램.
  • Windows 용 LabVIEW 툴킷
  • Linux 및 DasyLab 용 드라이버.





모델명 PIO-D168 PIO-D168U
프로그래밍 가능한 디지털 I / O
채널 168
디지털 입력
적합성 5 V / TTL
입력 전압 로직 0 : 0.8 V max.
논리 1 : 2.0V 이상.
반응 속도 1 MHz
디지털 출력
적합성 5 V / TTL
출력 전압 논리 0 : 최대 0.4V
로직 1 : 2.4 V min.
출력 기능 싱크 : 64 mA @ 0.8 V
소스 : 32 mA @ 2.0 V
반응 속도 1 MHz
일반
버스 유형 5 V PCI, 32 비트, 33 MHz 3.3 V / 5 V 범용 PCI, 32 비트, 33 MHz
데이터 버스 8 비트
카드 ID 아니 예 (4 비트)
I / O 커넥터 여성 DB37 x 1
50 핀 박스 헤더 x 6
크기 (L x W x D) 200 mm x 105 mm x 22 mm
전력 소비 1300 mA @ +5 V
작동 온도 0 ~ 60 ° C
보관 온도 -20 ~ 70 ° C
습기 5 ~ 85 % RH, 비 응축

PIO-D168U CR 유니버설 PCI, 168 채널 OPTO-22 DIO 보드 (RoHS)

CA-3710 DB-37 Male-Male D-sub 케이블 1 M (도터 보드 용 케이블 (45 °))
CA-3710D DB-37 Male-Male D-sub 케이블 1M (도터 보드 용 케이블 (180 °))
CA-3715DM-H DB-37 Male-Male 케이블, 1.5 M, 180 °. (RoHS)
CA-3730DM-H DB-37 Male-Male 케이블, 3.0 M, 180 °. (RoHS)
CA-3750DM DB-37 Male-Male 케이블, 5.0 M, 180 °. (RoHS)
CA-4002 플라스틱 덮개가있는 37 핀 Male D-sub 커넥터.
CA-5002 50 핀 플랫 케이블 20cm
CA-5015 50 핀 플랫 케이블 1.5M
ADP-37 / PCI 50 핀 커넥터 확장기 - 37 핀 커넥터
DB-24PD 절연 된 D / I 보드의 24 채널
DB-24RD 릴레이 보드 24 채널
DB-24PRD 전원 릴레이 보드 24 채널
DB-24POR 24 채널 PhotoMos 릴레이 출력 보드
DB-24SSR 24 채널 솔리드 스테이트 릴레이 출력 보드
DB-24C 오픈 콜렉터 출력 보드 24 채널
DN-37 / DN-37-381 DIN 레일 장착 및 37 핀 D-Sub 커넥터가있는 I / O 커넥터 블록
DN-50 / DN-50-381 DIN 레일 장착 및 50 핀 헤더가있는 I / O 커넥터 블록
