제품 상세보기

PISO-P8R8U

제품명
PISO-P8R8U
용도
PCI Bus DI/O 보드 (절연)
제조사
ICPDAS(대만)
PISO-P8R8U

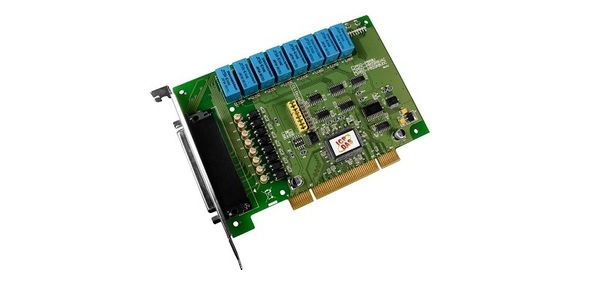

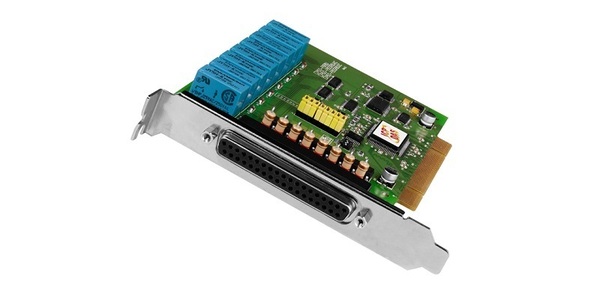

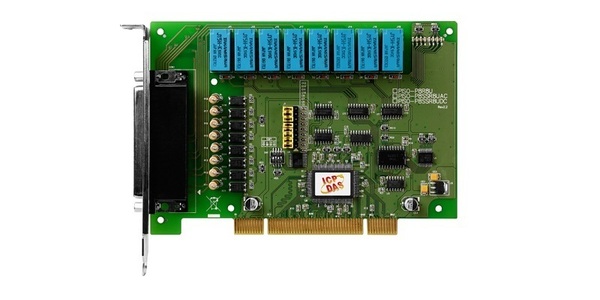

PISO-P8R8U : 범용 PCI, 8 절연 디지털 입력 및 8 릴레이 출력 보드






모델 : PISO-P8R8U





  • +3.3 V / + 5 V PCI 버스 지원
  • 카드 ID 기능
  • 8 개의 릴레이 출력 채널
  • 8 개의 광학적으로 절연 된 디지털 입력 채널
  • 선택 가능한 DC 신호 입력 필터
  • 필터가있는 AC 신호 입력
  • 온보드 릴레이 출력 상태 LED 표시기
  • 플러그 앤 플레이를 지원하여 I / O 리소스 확보
  • I / O 주소 및 IRQ 수동 설정이 더 이상 필요하지 않습니다.





PISO-P8R8U 카드는 ICP DAS가 RoHS 준수 요건을 충족시키기 위해 제공하는 차세대 제품입니다. 새로운 PISO-P8R8U 카드는 PISO-P8R8의 드롭 인 대체 장치로 설계되었으며 사용자는 소프트웨어 / 드라이버 수정없이 PISO-P8R8을 PISO-P8R8U로 직접 교체 할 수 있습니다.

PISO-P8R8U 범용 PCI 카드는 3.3 V / 5 V PCI 버스를 지원하고 PISO-P8R8은 5 V PCI 버스를 지원합니다. 이 카드는 8 채널 광학 절연 DI와 8 채널 전자 기계 릴레이 출력 보드를 제공합니다. 이 DI 채널은 3750Vrms 절연 보호 기능을 제공하여 접지 루프를 방지하고 전압이 손상되는 것을 방지하기 위해 입력 신호를 완전히 플로팅 할 수 있습니다. 릴레이는 저전력 신호 (제어 회로와 제어 회로 간의 완벽한 전기 절연)를 사용하여 회로를 제어하는 ​​데 필요한 곳에서 사용되거나 하나의 신호로 여러 회로를 제어해야하는 경우에 사용됩니다. PISO-P8R8 / P8R8U는 외부 장치의 ON / OFF 제어, 외부 릴레이 또는 소형 전원 스위치의 구동, 알람 활성화, 접점 폐쇄 등 다양한 애플리케이션에 사용할 수 있습니다.

PISO-P8R8U에는 카드 ID 스위치가 내장되어 있습니다. 사용자는 하나의 컴퓨터에서 2 개 이상의 PIO-P8R8U 카드를 사용할 때 카드 ID를 설정 한 다음 소프트웨어를 통해 ID로 보드를 인식 할 수 있습니다.

이 카드는 Linux, DOS, Windows 98 / NT / 2000 및 32 / 64 비트 Windows 10 / 8 / 7 / XP와 같은 다양한 OS 버전을 지원합니다. Turbo C ++, Borland C ++, Microsoft C ++, Visual C ++, Borland Delphi, Borland C ++ Builder, Visual Basic, C # .NET, Visual Basic.NET 및 LabVIEW를 기반으로하는 다양한 언어 샘플 프로그램과 함께 DLL 및 Active X 컨트롤이 제공됩니다. 사용자가 자신의 응용 프로그램을 쉽고 빠르게 개발할 수 있도록 도와줍니다.




  • 공장 자동화
  • 제품 테스트
  • 실험실 자동화





  • DOS Lib 및 TC 샘플 프로그램 (소스 코드 포함)
  • Windows 95 / 98 / NT / 2K 용 DLL 및 OCX SDK.
  • 32 비트 및 64 비트 Windows XP / 2003 / 2008 / 7 / 8 / 10 용 DLL 및 OCX SDK
  • 소스 코드가있는 VB / VC / Delphi / BCB / VB.NET / C # .NET / VC.NET / MATLAB 샘플 프로그램이 포함되어 있습니다.
  • Windows 용 LabVIEW 툴킷
  • Linux 용 드라이버.





모델명 PISO-P8R8 PISO-P8R8U
디지털 입력
절연 전압 5000 Vrms (포토 커플)
채널 8
입력 전압 논리 1 : AC / DC 5 ~ 24 V (AC 50 ~ 1 kHz)
논리 0 : AC / DC 0 ~ 1 V
입력 임피던스 1.2 KΩ, 0.5 W 1.2 KΩ, 1 W
반응 속도 필터 없음 : 50 kHz (일반)
필터 : 0.455 kHz (일반)
릴레이 출력
채널 8
릴레이 유형 SPST 번호 (양식 A)
연락처 평점 AC : 250V@1.6A
DC : 30V @ 5A
작동 시간 6 ms (일반)
릴리스 시간 3ms (일반)
절연 저항 500M DC에서 1000MΩ
생명 기계 : 2,000,000 ops.
전기 : 100,000 ops.
일반
버스 유형 5 V PCI, 32 비트, 33 MHz 3.3 V / 5 V 범용 PCI, 32 비트, 33 MHz
데이터 버스 8 비트
카드 ID 아니 예 (4 비트)
I / O 커넥터 여성 DB37 x 1
크기 (L x W x D) 149 mm x 105 mm x 22 mm
전력 소비 300 mA @ +5 V
작동 온도 0 ~ 60 ° C
보관 온도 -20 ~ 70 ° C
습기 5 ~ 85 % RH, 비 응축

PISO-P8R8 절연 된 디지털 입력 보드가있는 8 채널 릴레이 출력.
하나의 CA-4002 D-Sub 커넥터가 포함됩니다.
PISO-P8R8 CR 절연 디지털 입력 보드 (RoHS)
가있는 8 채널 릴레이 출력 CA-4002 D-Sub 커넥터 1 개 포함.
PISO-P8R8U CR 범용 PCI, 절연 디지털 입력 보드 (RoHS)
가있는 8 채널 릴레이 출력 CA-4002 D-Sub 커넥터 1 개 포함.

CA-3710 DB-37 Male-Male D-sub 케이블 1 M (도터 보드 용 케이블 (45 °))
CA-3710D DB-37 Male-Male D-sub 케이블 1M (도터 보드 용 케이블 (180 °))
CA-3715DM-H DB-37 Male-Male 케이블, 1.5 M, 180 °. (RoHS)
CA-3730DM-H DB-37 Male-Male 케이블, 3.0 M, 180 °. (RoHS)
CA-3750DM DB-37 Male-Male 케이블, 5.0 M, 180 °. (RoHS)
CA-3750DM-H DB-37 Male-Male 케이블, 5.0 M, 180 °. (RoHS)
CA-4002 플라스틱 덮개가있는 37 핀 Male D-sub 커넥터.
DB-37 신호를 D-sub 37 핀 커넥터에 직접 연결하십시오.
DN-37 DIN 레일 장착 37 핀 커넥터
