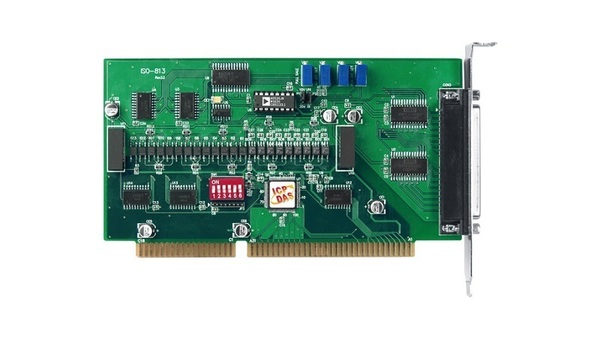

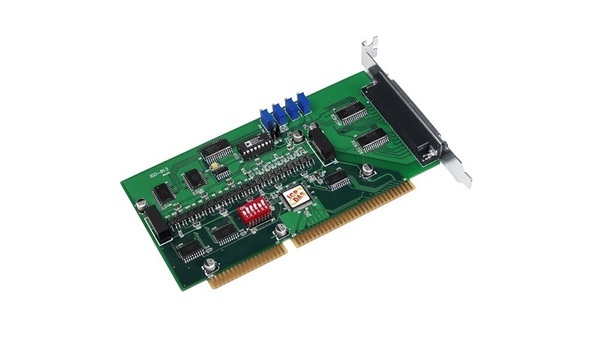

ISO-813
32 채널 절연 디지털 I / O 및 32 채널 TTL 디지털 I / O 보드. |
|
|
모델 : ISO-813 |
- 3000 V DC 절연 기능이 내장 된 내장 DC / DC 컨버터
- 32 채널 아날로그 입력
- 12 비트 A / D 컨버터 (ADS-774)
- 3000 Vrms 광 절연 보호
- 최대 10k 12 비트 샘플링 속도
- 프로그래밍 가능 이득 : 1, 2, 4, 8, 16
- 아날로그 입력 범위 :
바이폴라 : +/- 10 V, +/- 5 V, +/- 2.5 V, +/- 1.25 V, +/- 0.625 V, +/- 0.3125 V
유니 폴라 : 0 ~ 10 V, 0 ~ 5V, 0 ~ 2.5V, 0 ~ 1.25V, 0 ~ 0.625V
- A / D 트리거 모드 : 소프트웨어 트리거
- A / D 전송 모드 : 폴링
ISO-813은 PC / AT 호환 컴퓨터 용 버스 유형 절연 12 비트 A / D 보드입니다. 절연 범위가 3000 V DC로 증가 하고 응용 분야를 실제 산업 응용 분야로 확장합니다. 그것은 813 가족과 역 호환됩니다. PCL-813 또는 ACL-813과 비교. ISO-813은 12 비트 아날로그 - 디지털 변환기, 32 아날로그 입력 채널을 특징으로합니다.
- 프로그래밍 가능한 전압 소스
- 프로그래밍 가능한 전류 싱크
- 혹독한 환경 운영
- 공정 제어
- DOS 샘플 프로그램 (소스 코드 포함)
- Windows 98 / NT / 2000 용 DLL 및 OCX SDK
- 32 비트 Windows XP / 2003 / Vista / 7 용 DLL 및 OCX SDK
- 소스 코드가있는 VB / VC / Delphi / BCB 샘플 프로그램이 포함되어 있습니다.
- Windows 용 LabVIEW 툴킷
- Linux 및 DasyLab 용 드라이버
|
아날로그 입력 |
절연 전압 |
3000 Vrms (사진 분리 보호) |
채널 |
32 단일 종단 형 |
A / D 변환기 |
12 비트, 8.5μs 변환 시간 |
샘플링 속도 |
10 kS / s. (최대) |
과전압 보호 |
연속 +/- 35 Vp-p |
입력 임피던스 |
10 MΩ / 6 pf |
트리거 모드 |
소프트웨어 |
데이터 전송 |
투표 |
정확성 |
FSR의 0.01 % ± 25 ° C에서 ± 1 LSB, ± 10 V |
제로 드리프트 |
FSR의 +/- 25 ppm / ° C |
아날로그 입력 범위 |
이득 |
0.5 |
1 |
2 |
4 |
8 |
16 |
유니 폴라 (V) |
|
0 ~ 10 |
0 ~ 5 |
0 ~ 2.5 |
0 ~ 1.25 |
0 ~ 0.625 |
양극성 (V) |
+/- 10 |
+/- 5 |
+/- 2.5 |
+/- 1.25 |
+/- 0.625 |
+/- 0.3125 |
샘플링 속도 Max. |
10 kS / s |
10 kS / s |
5 kS / s |
3.5 kS / s |
1.5 kS / s |
0.8 kS / s |
일반 |
버스 유형 |
ISA |

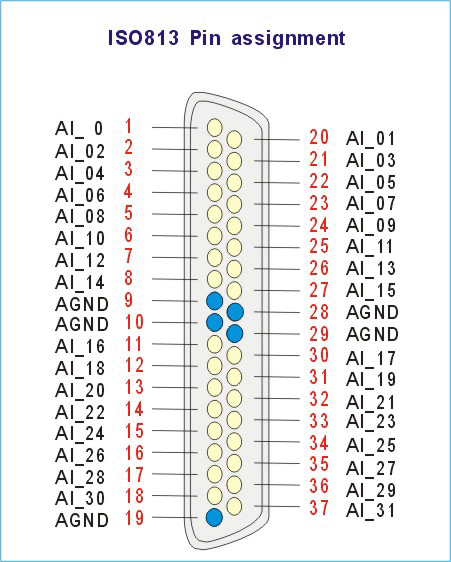

I / O 커넥터 |
여성 DB37 x 1 |
크기 (L x W x D) |
174mm x 96mm x 22mm |
전력 소비 |
850 mA @ +5 V (최대) |
작동 온도 |
0 ~ 60 ° C |
보관 온도 |
-20 ~ 70 ° C |
습기 |
5 ~ 85 % RH, 비 응축 |
|
|
|
ISO-813 CR |
32 채널 / 12 비트 / 버스 절연 아날로그 입력 보드 (RoHS)
CA-4002 D-Sub 커넥터 1 개 포함. |
|
|
|
CA-3710 |
DB-37 Male-Male D-sub 케이블 1 M (도터 보드 용 케이블 (45 °)) |
CA-3710D |
DB-37 Male-Male D-sub 케이블 1M (도터 보드 용 케이블 (180 °)) |
CA-3715DM-H |
DB-37 Male-Male 케이블, 1.5 M, 180 °. (RoHS) |
CA-3730DM-H |
DB-37 Male-Male 케이블, 3.0 M, 180 °. (RoHS) |
CA-3750DM |
DB-37 Male-Male 케이블, 5.0 M, 180 °. (RoHS) |
CA-3750DM-H |
DB-37 Male-Male 케이블, 5.0 M, 180 °. (RoHS) |
CA-4002 |
플라스틱 덮개가있는 37 핀 Male D-sub 커넥터. |
DB-37 |
신호를 D-sub 37 핀 커넥터에 직접 연결하십시오. |
DN-37 |
DIN 레일 장착 37 핀 커넥터 |
125Ω, 0.1 % DIP 저항 |
125 Ω 전류 입력과 함께 사용하기위한 외부 저항 |
|
