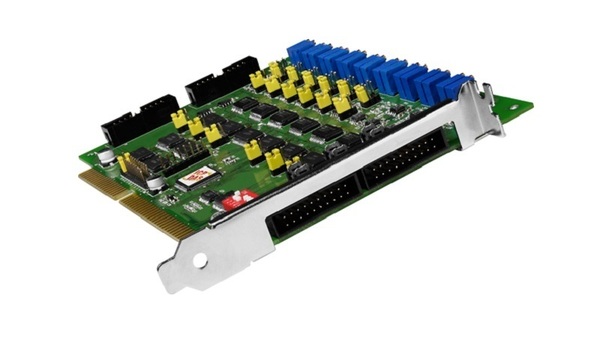

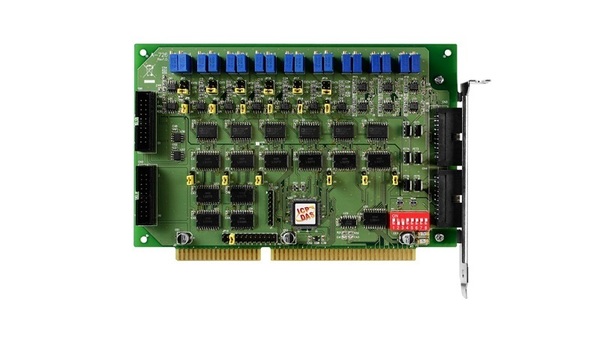

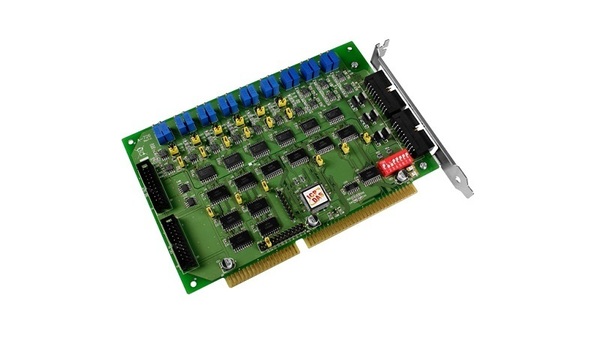

A-626 / A-628 / A-726
6 & 8 채널 12 비트 아날로그 출력 보드 |
|
|
|
모델 : A-626 |
모델 : A-628 |
|
|
모델 : A-726 |
- ISA 버스
- A-626 / A726 전용 아날로그 출력 채널 6 개
- A-628 전용 8 개의 아날로그 출력 채널
- 12 비트 해상도
- 전압 출력 범위 : 0 ~ 5V, 0 ~ 10V, ± 5V, ± 10V
- 전류 출력 범위 : 4 ~ 20 mA (sink)
- 내부 기준 전압 : -5 V, -10 V
- 외부 기준 전압 : ± 10V (최대) AC 또는 DC
- IRQ3 ~ IRQ15의 IRQ 레벨
- 16 개의 디지털 출력 채널
- 16 개의 디지털 입력 채널
- DB-16P, DB-16R, DB-24PR, DN-20 및 DN-37에 직접 연결합니다.
A-726 카드는 A-626과 완전히 호환되도록 설계된 차세대 제품입니다.
A-626, A-628 및 A-726은 16 비트 디지털 입력 채널 및 16 비트 디지털 출력 채널을 갖춘 12 비트 아날로그 출력 보드입니다. A-626과 A-726은 6 개의 아날로그 출력 채널을 지원하고 A-628은 8 개의 아날로그 출력 채널을 지원합니다. 각각의 D / A 채널은 서로 다른 전압 범위 +/- 10 V, +/- 5 V, 0 ~ 5 V, 0 ~ 10 V 및 4 ~ 20 개의 개별 점퍼를 선택할 수 있습니다. mA (싱크) 전류. 온보드 기준 칩 BB Ref-01은 기준 전압의 열 드리프트 문제를 해결하는 데 사용됩니다.
이 카드는 Linux, DOS, Windows 98 / NT / 2000 및 32 비트 Windows XP / Vista / 7과 같은 다양한 OS 버전을 지원합니다. Borland C ++, Visual C ++, Borland Delphi, Borland C ++ Builder, Visual Basic 및 LabVIEW를 기반으로하는 다양한 언어 샘플 프로그램과 함께 DLL 및 Active X 컨트롤이 제공되어 사용자가 쉽고 빠르게 자신의 응용 프로그램을 개발할 수 있습니다.
- 신호 분석
- 공업 자동화
- 실험실 자동화
- 센서 인터페이스
- FFT 및 주파수 분석
- 과도 분석
- 생산 테스트
- 공정 제어
- DOS Lib 및 TC / BC / MSC 샘플 프로그램 (소스 코드 포함)
- Windows 95 / 98 / NT / 2K 용 DLL 및 OCX SDK.
- 32 비트 Windows XP / 2003 / Vista / 7 용 DLL 및 OCX SDK
- 소스 코드가있는 VB / VC / Delphi / BCB 샘플 프로그램.
- Windows 용 LabVIEW 툴킷
- Linux 및 DasyLab 용 드라이버.
|
모델명 |
A-726 |
A-626 |
A-628 |
아날로그 출력 |
적합성 |
6 |
8 |
해결 |
12 비트 |
정확성 |
FSR의 0.01 % ± 25 ° C에서 ± 1 LSB, ± 10 V |
전압 출력 범위 |
유니 폴라 : 0 ~ 5 V, 0 ~ 10 V
바이폴라 : +/- 5 V, +/- 10 V |
전류 출력 범위 |
4 ~ 20 mA |
출력 운전 |
+/- 5 mA |
슬 루율 |
0.6V / μs |
출력 임피던스 |
0.1 Ω 최대. |
작동 모드 |
소프트웨어 |
디지털 입력 |
채널 |
16 |
적합성 |
5 V / TTL |
입력 전압 |
로직 0 : 0.8 V max.
논리 1 : 2.0V 이상. |
반응 속도 |
1.0 MHz (일반) |
디지털 출력 |
채널 |
16 |
적합성 |
5 V / TTL |
출력 전압 |
논리 0 : 최대 0.4V
로직 1 : 2.4 V min. |
출력 기능 |
싱크 : 2.4 mA @ 0.8 V
소스 : 0.8 mA @ 2.0 V |
반응 속도 |
1.0 MHz (일반) |
일반 |
버스 유형 |
ISA |
I / O 커넥터 |
20 핀 박스 헤더 x 4 |
여성 DB37 x 1
20 핀 박스 헤더 x 2 |
크기 (L x W x D) |
157mm x 106mm |
전력 소비 |
0.9 A @ +5 V (최대)
110 mA @ +12 V (최대)
90 mA @ -12 V (최대) |
1.1 A @ +5 V (최대)
130 mA @ +12 V (최대)
105 mA @ -12 V (최대) |
작동 온도 |
0 ~ 60 ° C |
보관 온도 |
-20 ~ 70 ° C |
습기 |
5 ~ 85 % RH, 비 응축 |
|
|
|
A-726 CR |
6 채널 12 비트 아날로그 출력 및 디지털 I / O 보드 (RoHS). |
A-626 CR |
6 채널 12 비트 아날로그 출력 및 디지털 I / O 보드 (RoHS).
하나의 CA-4002 D-Sub 커넥터가 포함됩니다. |
A-626 / S |
6 채널 12 비트 아날로그 출력 및 디지털 I / O 보드 (RoHS).
하나의 DB-37 배선 종단 보드가 포함됩니다. |
A-628 |
8 채널 12 비트 아날로그 출력 및 디지털 I / O 보드.
하나의 CA-4002 D-Sub 커넥터가 포함됩니다. |
A-628 / S |
8 채널 12 비트 아날로그 출력 및 디지털 I / O 보드 (RoHS).
하나의 DB-37 배선 종단 보드가 포함됩니다. |
|
|
|
캘리포니아 -2010 |
20 핀 플랫 케이블, 1M |
CA-2020 |
20 핀 플랫 케이블 2 M. |
CA-3710 |
DB-37 Male-Male D-sub 케이블 1 M (도터 보드 용 케이블 (45 °)) |
CA-3710D |
DB-37 Male-Male D-sub 케이블 1M (도터 보드 용 케이블 (180 °)) |
CA-3715DM-H |
DB-37 Male-Male 케이블, 1.5 M, 180 °. (RoHS) |
CA-3730DM-H |
DB-37 Male-Male 케이블, 3.0 M, 180 °. (RoHS) |
CA-3750DM |
DB-37 Male-Male 케이블, 5.0 M, 180 °. (RoHS) |
CA-4002 |
플라스틱 덮개가있는 37 핀 Male D-sub 커넥터. |
DB-37 |
신호를 D-sub 37 핀 커넥터에 직접 연결하십시오. |
DN-37 |
DIN 레일 장착 37 핀 커넥터 |
DB-16P |
절연 디지털 입력 도터 보드 |
DB-16R |
릴레이 출력 도터 보드 |
DN-20 |
DIN 레일 장착 및 20-PIN 헤더가있는 I / O 커넥터 블록 |
|
