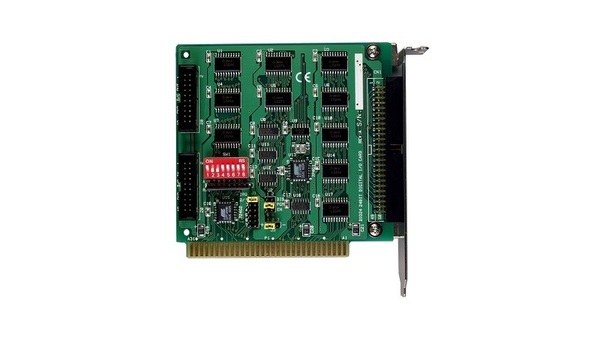

DIO-24

제품명
DIO-24
용도
ISA Bus DI/O 보드(비절연)
제조사
ICPDAS(대만)
DIO-24
24 채널 디지털 I / O 보드


모델 : DIO-24






  • 24 개의 디지털 I / O 라인
  • 에뮬레이트 8255 모드 0 (기본 입출력 모드)
  • 8255보다 높은 주행 성능을위한 버퍼 출력
  • 724 시리즈와 호환되는 레지스터
  • 프로그래밍 가능한 인터럽트 처리
  • 출력 상태 리드 백





DIO-24는 24 개의 TTL 디지털 I / O 라인을 제공합니다. DIO-24는 8255 모드 0을 에뮬레이션하고 15 mA (소스) 및 64 mA (싱크)의 출력 전류를 증가시켜 LED, 릴레이 등을 제어 할 수 있습니다. DIO-24는 3 개의 8 비트 양방향 포트 인터럽트 인 에이블 및 인터럽트를위한 2 개의 입력 라인. 8 비트 포트는 포트 A (PA), 포트 B (PB) 및 포트 C (PC)로 명명됩니다. 포트 C는 두 개의 4 비트로 나눌 수 있습니다. 전원 켜기 또는 재설정시 모든 포트가 입력으로 구성됩니다. DIO-24는 I / O 주소 지정 공간에서 4 개의 연속 I / O 위치를 사용합니다. 기본 주소는 200 ~ 3FF 16 진수로 선택할 수 있습니다. 인터럽트 신호는 인터럽트 레벨 2 ~ 7 중 하나에 연결될 수 있습니다.





  • 공장 자동화
  • 제품 테스트
  • 테스트 자동화
  • 디지털 I / O 제어
  • 알람 모니터링
  • 4 채널 SSR 출력 도터 보드





  • DOS 샘플 프로그램 (소스 코드 포함)
  • Windows 98 / NT / 2000 용 DLL 및 OCX SDK
  • 32 비트 Windows XP / 2003 / Vista / 7 용 DLL 및 OCX SDK
  • 소스 코드가있는 VB / VC / Delphi / BCB 샘플 프로그램이 포함되어 있습니다.
  • Windows 용 LabVIEW 툴킷
  • Linux 및 DasyLab 용 드라이버





디지털 입력
채널 24 (OPTO-22 호환)
적합성 5 V / TTL
입력 전압 로직 0 : 0.8 V max.
논리 1 : 2.0V 이상.
반응 속도 1.0 MHz (일반)
디지털 출력
채널 24 (OPTO-22 호환)
적합성 5 V / TTL
출력 전압 논리 0 : 최대 0.4V
로직 1 : 2.4 V min.
출력 기능 싱크 : 0.8 mA @ 0.8 V
소스 : -2.4 mA @ 2.0 V
반응 속도 1.0 MHz (일반)
일반
버스 유형 ISA
I / O 커넥터 20 핀 박스 헤더 x 2
50 핀 박스 헤더 x 1
크기 (L x W x D) 182mm x 110mm x 22mm
전력 소비 900 mA @ +5 V
작동 온도 0 ~ 60 ° C
보관 온도 -20 ~ 70 ° C
습기 5 ~ 85 % RH, 비 응축





DIO-24 CR 24 채널 디지털 I / O 보드 (RoHS)





캘리포니아 -2010 20 핀 플랫 케이블, 1M
CA-2020 20 핀 플랫 케이블 2 M.
CA-5002 50 핀 플랫 케이블 20cm
CA-5015 50 핀 플랫 케이블 1.5M
DB-24P 24 채널 사진 커플 절연 디지털 입력 도터 보드
DB-24R 24 채널 릴레이 출력 도터 보드
DB-24C 24 채널 오픈 콜렉터 출력 도터 보드
DB-16P8R 16 채널 절연 디지털 입력 및 8 채널 릴레이 출력 도터 보드
DB-24POR 24 채널 포토 Mos 릴레이 출력 도터 보드
DB-24PR 24 채널 전원 릴레이 출력 도터 보드
