DIO-48

제품명
DIO-48
용도
ISA Bus DI/O 보드(비절연)
제조사
ICPDAS(대만)
DIO-48

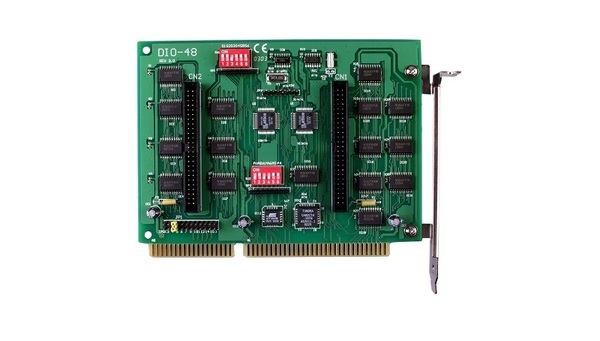

48 채널 OPTO-22 DIO 보드


모델 : DIO-48






  • DB-24P, DB-24R, DB-24PR, DB-885B 또는 OPTO-22 호환 도터 보드에 직접 연결
  • 48 개의 디지털 I / O 라인
  • 1 개의 16 비트 카운터
  • IRQ 레벨 : IRQ3 ~ IRQ15
  • 이벤트 / 타이머 / 포트 C3, C7에 의한 인터럽트 트리거
  • 클록 소스는 다음과 같이 설정할 수 있습니다 : RTC (32.768 k) / 1M / 2 M / 4 MHz
  • 2 개의 산업 표준 8255 모드 0 에뮬레이트
  • 2 개의 50 핀 플랫 케이블 커넥터
  • 출력 상태 다시 읽음





DIO-48은 48 개의 TTL 디지털 I / O 라인과 1 개의 16 비트 카운터를 제공합니다. DIO-48은 8255 모드 0을 에뮬레이션하고 15 mA (소스) 및 64 mA (싱크)의 출력 전류를 증가시켜 LED, 릴레이 등을 제어 할 수 있습니다. DIO-48은 6 개의 8 비트 양방향 포트 및 인터럽트 활성화 및 카운터 용 3 개의 입력 라인. 8 비트 포트는 포트 A (PA), 포트 B (PB) 및 포트 C (PC)로 명명됩니다. 포트 C는 두 개의 4 비트로 나눌 수 있습니다. 모든 포트는 전원 공급 또는 재설정시 입력으로 입력으로 구성됩니다. 기본 주소는 200 ~ 3FF 16 진수로 선택할 수 있습니다. 인터럽트 신호는 인터럽트 레벨 2 ~ 7 중 하나에 연결될 수 있습니다.




  • 공장 자동화
  • 제품 테스트
  • 테스트 자동화
  • 디지털 I / O 제어
  • 알람 모니터링
  • 4 채널 SSR 출력 도터 보드





  • DOS 샘플 프로그램 (소스 코드 포함)
  • Windows 98 / NT / 2000 용 DLL 및 OCX SDK
  • 32 비트 Windows XP / 2003 / Vista / 7 용 DLL 및 OCX SDK
  • 소스 코드가있는 VB / VC / Delphi / BCB 샘플 프로그램이 포함되어 있습니다.
  • Windows 용 LabVIEW 툴킷
  • Linux 및 DasyLab 용 드라이버





디지털 입력
채널 48 (OPTO-22 호환)
적합성 5 V / TTL
입력 전압 로직 0 : 0.8 V max.
논리 1 : 2.0V 이상.
반응 속도 1.0 MHz (일반)
디지털 출력
채널 48 (OPTO-22 호환)
적합성 5 V / TTL
출력 전압 논리 0 : 최대 0.4V
로직 1 : 2.4 V min.
출력 기능 싱크 : 0.8 mA @ 0.8 V
소스 : -2.4 mA @ 2.0 V
반응 속도 1.0 MHz (일반)
타이머 / 카운터
채널 독립 3
해결 16 비트
입력 주파수 최대 10 MHz
클럭 소스 32.768 kHz / 2 MHz / 4 MHz
일반
버스 유형 ISA
I / O 커넥터 50 핀 박스 헤더 x 2
크기 (L x W x D) 159 mm x 120 mm x 22 mm
전력 소비 900 mA @ +5 V
작동 온도 0 ~ 60 ° C
보관 온도 -20 ~ 70 ° C
습기 5 ~ 85 % RH, 비 응축





DIO-48 CR 48 채널 디지털 I / O 보드 (RoHS)





CA-5002 50 핀 플랫 케이블 20cm
CA-5015 50 핀 플랫 케이블 1.5M
DB-24P 24 채널 사진 커플 절연 디지털 입력 도터 보드
DB-24R 24 채널 릴레이 출력 도터 보드
DB-24C 24 채널 오픈 콜렉터 출력 도터 보드
DB-16P8R 16 채널 절연 디지털 입력 및 8 채널 릴레이 출력 도터 보드
DB-24POR 24 채널 포토 Mos 릴레이 출력 도터 보드
DB-24PR 24 채널 전원 릴레이 출력 도터 보드
