제품 상세보기

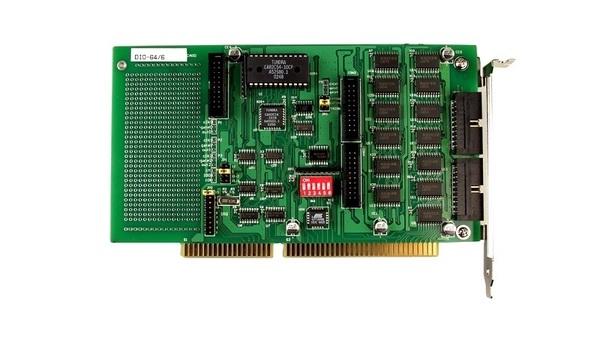

DIO-64/6

제품명
DIO-64/6
용도
ISA Bus DI/O 보드(비절연)
제조사
ICPDAS(대만)
DIO-64
타이머 / 카운터 보드가있는 32 채널 디지털 입력 및 32 채널 디지털 출력


Model: DIO-64







32 개의 디지털 입력 라인
높은 운전 능력을위한 버퍼 출력
독립 프로그래머블 16 비트 다운 카운터 3 개
1 개의 16 비트 카운터, 4 MHz 타임베이스를 갖는 32 비트 카운터 1 개
애드온 회로 용 브레드 보드 영역
720 시리즈 카드와 역 호환 가능




DIO-64는 32 개의 디지털 입력 채널, 32 개의 출력 채널 및 6 개의 카운터 / 타이머 채널을 제공합니다. DIO-64는 2 개의 16 비트 입력 포트와 2 개의 16 비트 출력 포트로 구성됩니다. 사용자는 DB-16P (또는 782 시리즈)를 사용할 수 있습니다. 절연을 위해 입력 포트 (CN2, CN4)를 연결하십시오. 사용자는 DB-16R (또는 785 시리즈)을 사용하여 릴레이 제어를 위해 출력 포트 (CN1, CN3)와 인터페이스 할 수 있습니다. 보드에는 2M, 1M, 500k, 250k의 네 가지 클럭 소스가 있습니다. 사용자는 점퍼 설정으로 어느 하나를 선택할 수 있습니다. 사용자는 납땜 패드에서 주파수를 취할 수 있습니다. 온보드 타이머 / 카운터는 주파수 측정, 이벤트 카운팅 및 펄스 생성을 위해 3 채널을 제공합니다. 선택 품목 인 8254는 인터럽트 사용을 위해 3 채널을 제공합니다.




공장 자동화
제품 테스트
테스트 자동화
디지털 I / O 제어
알람 모니터링
4 채널 SSR 출력 도터 보드




DOS 샘플 프로그램 (소스 코드 포함)
Windows 98 / NT / 2000 용 DLL 및 OCX SDK
32 비트 Windows XP / 2003 / Vista / 7 용 DLL 및 OCX SDK
소스 코드가있는 VB / VC / Delphi / BCB 샘플 프로그램이 포함되어 있습니다.
Windows 용 LabVIEW 툴킷
Linux 및 DasyLab 용 드라이버




Model Name DIO-64/3 DIO-64/6
Digital Input
Channels 32
Compatibility 5 V/TTL
Input Voltage Logic 0: 0.8 V max.
Logic 1: 2.0 V min.
Response Speed 1.0 MHz (Typical)
Digital Output
Channels 32
Compatibility 5 V/TTL
Output Voltage Logic 0: 0.4 V max.
Logic 1: 2.4 V min.
Output Capability Sink: 0.8 mA @ 0.8 V
Source: -2.4 mA @ 2.0 V
Response Speed 1.0 MHz (Typical)
Timer/Counter
Channels 3 independent 6 independent
Resolution 16-bit
Input Frequency 10 MHz max.
Clock Source 250 kHz/500 kHz/1 MHz/2 MHz
Reference Clock Internal: 4 MHz
General
Bus Type ISA
I/O Connector 20-pin box header x 5
Dimensions (L x W x D) 93 mm x 135 mm x 22 mm
Power Consumption 500 mA @ +5 V
Operating Temperature 0 ~ 60 °C
Storage Temperature -20 ~ 70 °C
Humidity 5 ~ 85% RH, non-condensing





DIO-64/3 CR 32-channel Digital Input & 32-channel Digital Output,3 Timer/Counter Board (RoHS)
DIO-64/6 CR 32-channel Digital Input & 32-channel Digital Output,6 Timer/Counter Board (RoHS)





CA-2002 20-pin flat cable, 20 cm x 2
CA-2010 20-pin flat cable, 20 cm x 2
CA-2020 20-pin flat cable 2 M.
DB-16P 16-channel isolated D/I board
DB-16R 16-channel relay board
DN-20 I/O connector block with DIN-Rail mount
DN-20/N DN-20 without DIN-Rail mount
ADP-20/PCI 20-pin extender
DB-24POR 24-channel Photo Mos Relay Output Daughter Board
